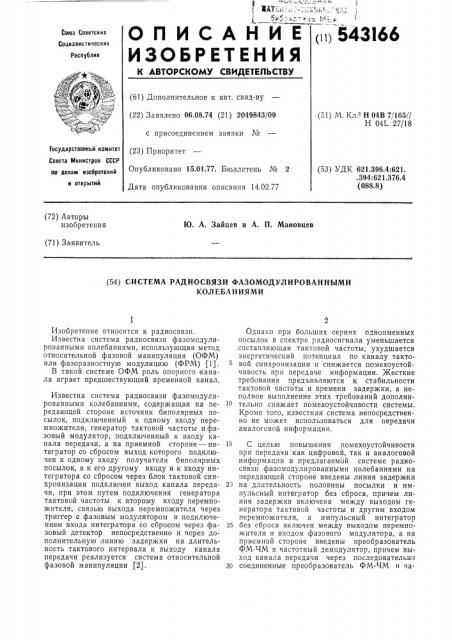

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ (») 543166

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 06.08.74 (21) 2049843/09 с присоединением заявки № (23) Приоритет

Опубликовано 15.01.77. Бюллетень ¹ 2

Дата опубликования описания 14.02.77 (51) М. Кл. - Н 04В 7/165//

Н 041 27/18

Государственный комитет

Совета ккинистрав СССР по делам изобретений и открытий (53) УДК 621.396.4:621.

394 621 376 4 (088.8) (72) Авторы изобретения

Ю. А. Зайцев и А. П. Мановцев (71) Заявитель (54) СИСТЕМА РАДИОСВЯЗИ ФАЗОМОДУЛИРОВАННЫМИ

КОЛ ЕБА Н ИЯМИ

Изобретение относится к радиосвязи.

Известна система радиосвязи фазомодулированными колебаниями, использующая метод относительной фазовой манипуляции (ОФМ) или фазоразностную модуляцию (ФРМ) (1).

В такой системе ОФМ роль опорного канала играет предшествующий временной канал.

Известна система радиосвязи фазомодулированными колебаниями, содержащая на передающей стороне источник биполярных посылок, подключенный к одному входу перемножителя, генератор тактовой частоты и фазовый модулятор, подключенный к входу канала передачи, а на приемной стороне — интегратор со сбросом выход которого подключен к одному входу получателя биполярных посылок, а к его другому входу и к входу интегратора со сбросом через блок тактовой синхронизации подключен выход канала передачи, при этом путем подключения генератора тактовой частоты к второму входу перемножителя, связью выхода перемножителя через триггер с фазовым модулятором и подключением входа интегратора со сбросом через фазовый детектор непосредственно и через дополнительную линию задержки на длительность тактового интервала к выходу канала передачи реализуется система относительной фазовой манипуляции (2).

Однако при больших сериях одноименных посылок в спектре радиосигнала уменьшается составляющая тактовой частоты, ухудшается энергетический потенциал по каналу тактовой синхронизации и снижается помехоустойчивость при передаче информации. Жесткие требования предъявляются к стабильности тактовой частоты и времени задержки, а неполное выполнение этих требований дополни10 тельно снижает помехоустойчивости системы.

Кроме того, известная система непосредственно не может использоваться для передачи аналоговой информации.

15 С целью повышения помехоустойчивости при передачи как цифровой, так и аналоговой информации в предлагаемой системе радиосвязи фазомодулированными колебаниями на передающей стороне введены линия задержки

23 на длительность половины посылки и импульсный интегратор без сброса, причем линия задержки включена между выходом генератора тактовой частоты и другим входом перемножителя, а импульсный интегратор

25 без сброса включен между выходом перемножителя и входом фазового модулятора, а на приемной стороне введены преобразователь

ФМ-ЧМ и частотный демодулятор, причем выход канала передачи через последовательно

30 соединенные преобразователь ФМ-ЧМ и ча543166

Формула изобретения — — 7 1 — — — 9 + Ю g I

1==л

Составитель И. Черняк

Техред А. Камышникова Корректор И, Позняковская

Редактор Т. Янова

Заказ 105/5 Изд. № 112 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 стотный демодулятор подключен к другому входу интегратора со сбросом.

На чертеже представлена блок-схема системы радиосвязи фазомодулированными колебаниями.

В предлагаемой системе радиосвязи выход источника 1 биполярных посылок подключен к одному входу перемножителя 2, второй вход последнего через линию задержки 3 на длительность половины посылки соединен с генератором 4 тактовой частоты. Выход перемножителя 2 через последовательно соединенные импульсный интегратор 5 без сброса и фазовый модулятор 6 подключен к входу канала 7 передачи, выход которого через блок 8 тактовой синхронизации и последовательного соединенные преобразователи 9 ФМ-ЧМ, частотный демодулятор 10 и интегратор 11 со сбросом связан с входами получателя 12 биполярных посылок. Выход блока 8 тактовой синхронизации соединен также с вторыми входами интегратора 11 со сбросом.

Система работает следующим образом.

Биполярные посылки с выхода источника 1 поступают на один вход перемножителя 2, где перемножаются со сдвинутыми на длительность половины посылки в линии задержки 3 импульсами генератора 4 тактовой частоты.

Амплитудно-модулированные бпполярные импульсы с выхода перемножителя 2 интегрируются в интеграторе без сброса, причем приращение выходного сигнала интегратора имеет место в середине посылки, а его знак и величина соответствуют знаку и величине амплитуды исходной биполярной посылки. Сигнал с выхода интегратора без сброса поступает на фазовый модулятор 6 и модулирует несущую частоту излучаемого радиосигнала. Принятый сигнал с выхода канала передачи поступает на входы блока тактовой синхронизации и преобразователя ФМ-ЧМ, в котором сдвиг фазы несущей частоты принятого колебания преобразуется в изменение частоты несущей. Величина и знак изменения частоты определяются с помощью частотного демодулятора, например стандартного частотного детектора. В интеграторе со сбросом восстанавливается передаваемый закон изменения величины и знак исходных биполярных посылок и выдается информацинный сигнал получателю биполярных посылок.

111 Система радиосвязи фазомодулированными колебаниями, содержащая на передающей стороне источник биполярных посылок, подключенный к одному входу перемножителя, генератор тактовой частоты и фазовый моду15 лятор, подключенный к входу канала передачи, а на приемной стороне — интегратор со сбросом, выход которого подключен к одному входу получателя биполярных посылок, к другому входу которого и к входу интегратора со

20 сбросом через блок тактовой синхронизации подключен выход канала передачи, отличаю щи и ся тем, что, с целью повышения помехоустойчивости при передаче как цифровой, так и аналоговой информации, на передаю25 щей стороне введены линия задержки на длительность половины посылки и импульсный интегратор без сброса, причем линия задержки включена между выходом генератора тактовой частоты и другим входом перемножите30 ля, а импульсный интегратор без сброса включен между выходом перемножителя и входом фазового модулятора, а на приемной стороне введены преобразователь ФМ-ЧМ и частотный демодулятор, причем выход канала пере35 дачи через последовательно соединенные преобразователь ФМ-ЧМ и частотный демодулятор подключен к другому входу интегратора со сбросом.

Источники информации, принятые во вни40 мание при экспертизе:

1. Петрович Н. T. «Передача дискретной информации в каналах с фазовой манипуляцией», М., «Советское Радио», 1965 г., стр 13, 51.

2. Авторское свидетельство № 105692, 45 М. Кл. Н 041 5/12, 1954 (прототип),
