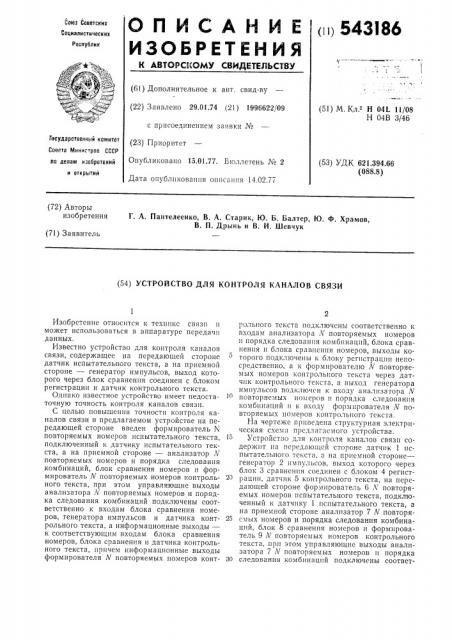

О П И С А Н И Е (i>) 543)86

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

I !

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву (22) Заявлено 29.01.74 (21) 1996622/09 с присоединением заявки ¹ (23) Приоритет

Опубликовано 15.01.77. Бюллетень № 2

Дата опубликования описания 14.02.77 (51) М. Кл. Н 04L 11/08

Н 04В 3/46

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.394.66 (088.8) (72) Авторы изобретения

Г. А. Пантелеенко, В. А. Старик, Ю. Б. Балтер, Ю. Ф. Храмов, В. П. Дрынь и В. И. Шевчук (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ КАНАЛОВ СВЯЗИ

Изобретение относится к тсхппкс связи и может использоваться в аппаратуре псредачи данных.

Известно устройство для контроля каналов связи, содержащее на передающей стороне датчик испытательного текста, а на приемной стороне — генератор импульсов, выход которого через блок сравнения соединен с блоком регистрации и датчик контрольного текста.

Однако известное устройство имеет недостаточную точность контроля каналов связи.

С целью повышения точности контроля каналов связи в предлагаемом устройстве на передающей стороне введен формирователь N повторяемых номеров испытательного текста, подключенный к датчику испытательного текста, а на приемной стороне — анализатор Л повторяемых номеров и порядка следования комбинаций, блок сравнения номеров н формирователь N повторяемых номеров контрольного текста, при этом управляющие выходы анализатора Л повторяемых номеров и порядка следования комбинаций подключены соответственно к входам блока сравнения номеров, генератора импульсов и датчика контрольного текста, а информационные выходы— к соответствующим входам блока сравнения номеров, блока сравнения и датчика контрольного текста, причем информационные выходы формирователя N повторяемых номеров контрольпого текста подключены соответственно к входам анализатора Л повторяемых номеров и порядка следования комбинаций, блока сравнения и блока сравнения номеров, выходы которого подключены к блоку регистрации непосредственно, а к формирователю Л повторяемых номеров контрольного текста через датчик контрольного текста, а выход генератора импульсов подключсн к входу анализатора Л повторяемых номеров и порядка следования комбинаций и к входу формирователя Ж повторяемых номеров контрольного текста.

На чертеже приведена структурная электрическая схема предлагаемого устройства.

Устройство для контроля каналов связи содержит на передающей стороне датчик 1 испытательного текста, а на приемной стороне— генератор 2 импульсов, выход которого через блок 3 сравнения соединен с блоком 4 регист20 рации, датчик 5 контрольного текста, на передающей стороне формирователь б Л повторяемых номеров испытательного текста, подключенный к датчику 1 испытательного текста, а на приемной стороне анализатор 7 N повторя25 смых номеров и порядка следования комбинаций, блок 8 сравнения номеров и формирователь 9 N повторяемых номеров контрольного текста, при этом управляющие выходы анализатора 7 Л повторяемых номеров и порядка

30 следования комбинаций подключены соответ543186

15 ствсиио к входам блока 8 сравнения номеров, генератора 2 импульса и датчика 5 контрольного текста, а информационные выходы — к соответствующим входам блока 8 сравнения номеров, блока 3 сравнения и датчика 5 контрольного текста, причем информационные выходы формирователя 9 Л повторяемых номеров контрольного текста подключены соответственно к входам анализатора 7 Л1 повторяемых номеров и порядка следования комбинаций, блока 3 сравнения и блока 8 сравнения номеров, выходы которого подключены к блоку 4 регистрации непосредственно, а к формирователю 9 N повторяемых номеров контрольного текста через датчик 5 контрольного текста, выход генератора 2 импульсов подключен к входу анализатора 7 М повторяемых номеров и порядка следования комбинаций и к входу формирователя 9 Л повторяемых номеров контрольного тскста.

Устройство для контроля каналов связи работает следующим образом.

Датчик 1 формирует последовательность циклических номеров в двоичном коде, количество которых должно быть ие менее удвоенного количества комбинаций, повторяемых при переспросе. Номер испытательной комбинации, присвоенной датчиком 1, переписывается в формирователь б, повторяется N раз и передается по каналу связи. На приемной стороне испытательная комбинация поступает»а вход анализатора 7, в котором поочередно сравниваются номера принятой комбинации между собой и с номером, сформированным датчиком

5. В зависимости от того, равны или не равны между собой номера испытательных комбинаций и номера, сформированные датчиком 5 иа выходе анализатора 7, появляется сигнал, добавляющий единицу в датчик 5 и включающий генератор 2, который формирует на своем выходе последовательности импульсов, необходимые для продвижения информации и анализаторе 7, опроса информации, находящейся в блоке 3 и и кратного повторения номера, поступающего с выхода датчика 5. В случае неравенства номеров в принятой анализатором 7 комбинации происходит ее дальнейшая передача на вход блока 3 для поэлементного сравнения с контрольным текстом.

При появлении на выходе анализатора 7 сигналов равенства в количестве N-1 производится сравнение номера, хранящегося в анализаторе 7 с контрольным номером, поступившим с выхода формирователя 9.

В случае равенства номера, поступающего с передающей стороны, контрольному номеру анализатор 7 вырабатывает сигнал, поступающий на входы блока 8 и генератора 2, который в этот момент прекращает генерацию последовательности импульсов. В случае нера20 э5

60 всиства номеров в принятой анализатором 7 комбинации оиа поступает иа вход блока 3 для выявления случайиblx ошибок, которые фиксируются блоком 4 регистрации. B случае равенства номеров комбинации один другому и исравенства их контрольному номеру анализатор 7 формирует сигнал, по которому номер, хранящийся B анализаторе 7, передается в блок 8, иа другой вход последнего поступает контрольный номер с выхода формирователя 9.

Таким образом, фиксирование устройством вставки или выпадения в информационной последовательности происходит при приеме первой безошибочной комбинации после начала вставки или конца выпадения.

Формула изобретения

Устройство для контроля каналов связи, содержащее на передающей стороне датчик испытательного текста, а на приемной стороне— генератор импульсов, выход которого через блок сравнения соединен с блоком регистрации, датчик контрольного текста, о т л и ч а ющ е е с я тем, что, с целью повышения точности контроля каналов связи, на передающей стороне введен формирователь Х повторяемых номеров испытательного текста, подключенный к датчику испытательного текста, а на приемной стороне — анализатор Ж повторяемых номеров и порядка следования комбинаций, блок сравнения номеров и формирователь

Л1 повторяемых номеров контрольного текста, при этом управляющие выходы анализатора N повторяемых номеров и порядка следования комбинаций подключены соответственно к входам блока сравнения номеров, генератора импульсов и датчика контрольного текста, а информационные выходы — к соответствующим входам блока сравнения номеров,блокасравнсиия и датчика контрольного текста, причем информационные выходы формирователя N повторяемых номеров контрольного текста подключены соответственно к входам анализатора N повторяемых номеров и порядка следования комбинаций, блока сравнения и блока сравнения номеров, выходы которого подключены к блоку регистрации непосредственно, а к формирователю N повторяемых номеров контрольного текста через датчик контрольного текста, а выход генератора импульсов подключен к входу анализатора М повторяемых номеров и порядка следования комбинаций и к входу формирователя N повторяемых номеров контрольного текста.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство № 274152, М. Кл. Н 041 1/00, 1970 (прототип).
