Ролик ленточного конвейера

Ролик ленточного конвейера

Иллюстрации

Показать все

Реферат

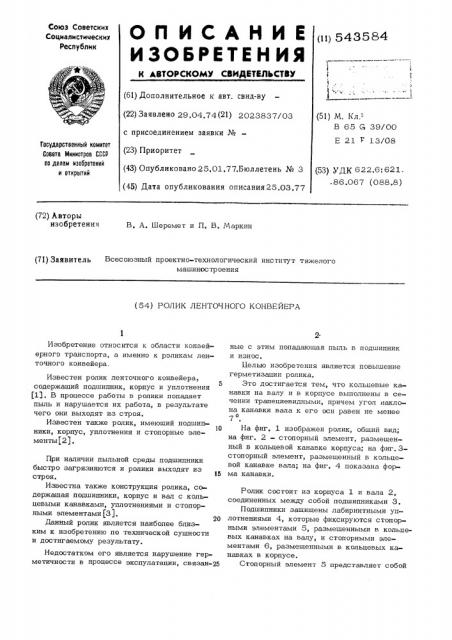

ОП ИСАНИЕ

И ЗОБ РЕТЕ Н H$I

К АВТОРСКОМУ СВИДЕТИЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 543584 (61) Дополнительное к авт. свид-ву (22) 3а явлено 29,04.74 (21) 2023837/03 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.01,77.Бюллетень № 3 (45) Дата опубликования описания 25.03.77 (51) М. Кл.-

В 65 G 39/00

Е 21 13/08

Государственный комитет

Соввта Министров СССР по делам иэооретений н открытий (53) УД1 622.6:621. .86.067 (088.8) (72) Авторы изобретения

В. А. Шеремет и П, В. Маркин (71) 3аявитель Всесоюзный проектно-технологический институт тяжелого машинос тр оения (54) РОЛИК ЛЕНТОЧНОГО КОНВЕЙЕРА

Изобретение относится к области конвейерного транспорта, а именно к роликам ленточного конвейера.

Известен ролик ленточного конвейера, 5 содержащий подшипник, корпус и уплотнения (11. В процессе работы в ролики попадает пыль и нарушается их работа, в результате чего они выходят из строя.

Известен также ролик, имеющий подшип10 ники, корпус, уплотнения и стопорные элементы (2), При наличии пыльной среды подшипники быстро загрязняются и ролики выходят из строя.

Известна также конструкция ролика, содержащая подшипники, корпус и вал с кольцевыми канавками, уплотнениями и стопорными элементами (3), бранный ролик является наиболее близким к изобретению по технической сущности и достигаемому результату.

Недостатком его является нарушение герметичности в процессе экспулатации, связан-25 ные с этим попадающая пыль в подшипник и износ.

11елью изобретения является повышение герметизации ролика.

Это достигается тем, что кольцевые канавки на валу и в корпусе выполнены в сечении трапециевидными, причем угол наклона канавки вала к его оси равен не менее

На фиг. 1 изображен ролик, общий вид; на фиг. 2 — стопорный элемент, размещенный в кольцевой канавке корпуса; на фиг. 3стопорный элемент, размещенный в кольцевой канавке вала; на фиг. 4 показана форма канавки.

Ролик состоит из корпуса 1 и вала 2, соединенных между собой подшипниками 3.

Подшипники защищены лабиринтными уплотнениями 4, которые фиксируются стопорными элементами 5, размещенными в кольцевых канавках на валу, и стопорными элементами 6, размещенными в кольцевых канавках в корпусе.

Стопорный элемент 5 представляет собой

543584 пружинную шайбу, а стопорный элемент 6стопор треугольной формы.

Поверхность канавки на валу выполнена конической с вершиной конуса, обращенной в сторону ролика и лежащей на оси вала, Причем угол между образующей и осью вала должен быть не менее 7 (для исключения о с ам оторм ожения) .

После сборки в результате взаимодействия пружинной шайбы с конической поверхностью )О канавки возникает горизонтальная составляющая P обеспечивающая постоянный при4 э жим лабиринтного уплотнения к подшипнику.

Профиль канавки в корпусе выполнен в виде прямоугольной трапеции с открытым !

5 большим основанием. Наклонная сторона канавки расположена со стороны торца ролика.

П и взаимодействии стопора с наклонной пор верхностью канавки также возникает горизонтальная составляющая Р>, обеспечивая

20 постоянный прижим лабиринтного уплотнения к подшипнику. Герметизация ролика повышается и соответственно уменьшается износ, Формула изобретения

Ролик ленточного конвейера, содержащий подшипники, корпус и вал с кольцевыми канавками, уплотнениями и стопорными элементами, отлич ающийс я тем, что, с целью повышения герметизации ролика, кольцевые канавки на валу и корпусе выполнены в сечении трапециевидными, причем угол наклона канавки вала к его оси равен не менее 7 о

Источники информации, принятые во внимание при экспертизе:

1. Патент Франции ¹ 2141611, кл.

В 65 G 39/00, 1971.

2. Патент Великобритании № 1353463, кл. В 8А, 1972.

3. Патент Франции № 2175477, кл.

З 65 G 39/00, 1973.

543584 юг. 4

Составитель Г. Гуленко

Редактор Т. Шагова Техред А. Демьянова Корректор Н. Ковалева

Заказ 6117/50 Тираж 963 П одписн ое

UHHHHH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб„д, 4/5

Филиал ППП "Патент". г. Ужгород, ул. Проектная, 4
