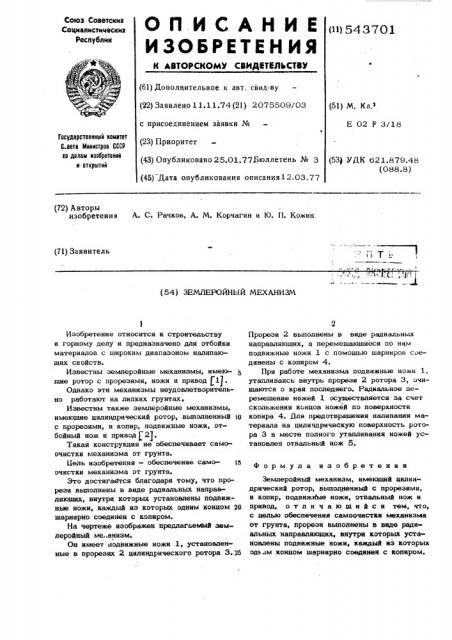

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (») 543701 (61) Дополттительное к авт. свид.ву (22) Заявлено 11.11.74 (21) 2075509/03 (51) М. Кл.е с присоединением заявки №

Е 02 Р 3/18

Государственный ноинтет

С.вета Мнннстрав СССР во делам нэовретеннй н открытей (23) Приоритет (43) Опубликовано 25.01,77)Бюллетень № 3 (45) Дата опубликования опнсания12.03.77 (53) УДК 621.879.48 (088.8) (72) Авторы изобретения А. С. Рачков, А. М, Корчагин и Ю. П, Кожин, (71) Заявитель (54) ЗЕМЛЕРОЙНЫЙ МЕХАНИЗМ

Изобретение относится к строительству и горному делу и предназначено для отбойки материалов с широким диапазоном налипающих свойств.

Известны землеройные механизмы, имеющие ротор с прорезями, ножи и привод 1 1 .

Однако эти механизмы неудовлетворительно работают на липких грунтах.

Известны также землеройные механизмы, имеющие цилиндрический ротор, выполненный щ с прорезями, и копир, подвижные ножи, отбойный нож и привод f2).

Такая конструкция не обеспечивает самоочистки механизма от грунта.

Цель изобретения — обеспечение само- 1я очистки механизма от грунта.

Это достигается благодаря тому, что прорези выполнены в виде радиальных направляющих, внутри которых установлены подвижные ножи, каждый из которых одним концом хО шарнирно соединен с копиром.

На чертеже изображен предлагаемый землеройный ме..анизм.

Он имеет подвижные ножи 1, установленные в прорезях 2 цилиндрического ротора 3.25

Прорези 2 выполнены в виде радиальных направляющих, а перемещающиеся по ним подвижные ножи 1 с помощью шарниров соединены с копиром 4.

При работе механизма подвижные ножи 1, утапливаясь внутрь прорезы 2 ротора 3, очищаются о края последнего. Радиальное перемещение ножей 1 осуществляется за счет скольжения концов ножей по поверхности копира 4. Для предотвращения налипания материала на цилиндрическую поверхность ротора 3 в месте полного утапливания ножей установлен отвальный нож 5.

Формула изобретения

Землеройный механизм, имеющий цилиндрический ротор, выполненный с прорезями, и копир, подвижные ножи, отвальный нож и привод, отличающийся тем, что, с целью обеспечения самоочистки механизма от грунта, прорези выполнены в виде радиальных направляющих, внутри которых установлены подвижные ножи, каждый из которых оде iм конном шарнирно соединен с копиром.

543701

Составитель И. Доброборская

Редактор Л. Лашкова Техред А. Демьянова Корректор В. Салка

Заказ 6137/55 Тираж 830 Подписное

UHHHfIH Государственного комитета Совета Министров СССР по делам изобретений и открытий . 113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", г. Ужгород, ул. Проектная, 4

Э

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР, М 219506, М.Кл. E 02 Р 3/24, 1966.

2. Авторское свидетельство СССР

Ж 208546, М.Кл. E 02 Р 3/18, 1966. (прототип).
