Реферат

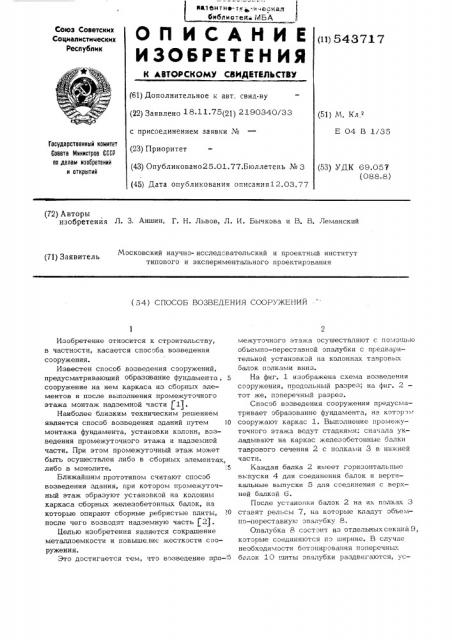

Союз Советских

Социал истимеских

Республик

ОП ИСАНИЕ изов итиния

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 54373. 7 (61) Дополнительное к авт. свид-ву (22) Заявлено 18.11.75(21) 2190340/33 с присоединением заявки № (23) Приоритет (43) Опубликовано25.01.77.Бюллетень № 3 (45) Дата опубликования описания12.03.77 (51) Я. Кл >

E 04 В 1/35

Государственный комитет

Соввта Мииистров СССР оа делам изооретвний и открытий (53) УДК 69.057 (088.8) (72) Авторы изобретения Л. 3 Аншин, Г. Н. Львов, Л. И. Бычкова и В. В. Леманский (71) 3

Московский научно- исследовательский и проектный институт () Заявитель типового и экспериментального проектирования (54) СПОСОБ ВОЗВЕДЕНИЯ СООРУЖЕНИЙ

Изобретение относится к стрэительству, в частности, касается способа возведения сооружения.

Известен способ возведения сооружений, предусматривающий образование фундамента, сооружение на нем каркаса из сборных элементов и после выполнения промежуточного этажа монтаж надземной части fl).

Наиболее близким техническим решением является способ возведения зданий путем 10 монтажа фундамента, установки колонн, возведения промежуточного этажа и надземной части. При этом промежуточный этаж может быть осуществлен либо в сборных элементах, либо в монолите. ?5

Ближайшим прототипом считают способ возведения здания, при котором промежуточный этаж образуют установкой на колонны каркаса сборных железобетончых балок, на которые опирают сборные ребристые плиты, Ю после чего возводят надземную часть 2).

Целью изобретения является сокращение металлоемкости и повышение жесткости сооружения.

Это достигается тем, что возведение про-. 5 межуточного этажа осуществляют с помощью объемно-переставной опалубки с предвари— тельной установкой на колоннах тавровых балок полками вниз.

На фиг. 1 изображена схема возведения сооружения, пэодольный разрез; на фиг. 2 тот же, поперечный разрез.

Способ возведения сооружения предусматривает образование фу-ндамента, на которо ° сооружают каркас 1. Выполнение промежуточного этажа ведут стадиями: сначала укладь?вают на каркас железобетонные балки таврового сечения 2 с полками 3 в нижней части.

Каждая балка 2 имеет горизонтальные вь:пуски 4 для соединения балок и вертикальные выпуски 5 для соединения с верх— ней балкой б.

После установки балок 2 на их полках 3 ставят рельсы 7, на которые кладут эбъемk?D-переставную опал бку 8.

Опалубка 8 состоит из отдельныхсекций 9, которые соединяются пэ ширине. В случае необходимости бетонирования поперечных балок 10 щиты эпалубки раздвигаются, ус—

543717 юг. 1

3 танавливаются плоские торцовые щиты 1 1 и поддон 12. Стены 13 объемно-переставной опалубки выполняются двойными для обеспечения возможности обогрева опалубки.

Монолитная балка 6 имеет вертикальные сетки 14, а верхняя полка балки — надопорные сетки 15, пролетные сетки 16.

После установки опалубки и монтажа арматуры производится заполнение опалубки бетоном 1 7. После твердения бетона блоки опалубки выкатываются на платформу 18, а после очистки и смазки снова устанавливаются. После демонтажа опалубки производится монтаж надземной части здания 19 и навеска наружных стеновых панелей промежуточного этажа 20.

Описанный способ возведения сооружений позьоляет значительно сократить трудоемкость благодаря применению сборных балок и объемно-переставной опалубки и повысить несущую способность и жесткость конструкции благодаря созданию в промежуточном этаже коробчатой плиты.

Формула изобретения

Способ возведения сооружений путем монтажа фундамента, установки колонн, возведения промежуточного этажа и надземной части, отличающийся тем, что, с целью сокрашения металлоемкости и повышеН ния жесткости сооружения, возведение промежуточного этажа осуществляют с помощью объемно- переставной опалубки с предварительной установкой на колоннах тавровых балок полками вниз.

@ Источники информации, принятые во внимание при экспертизе:

1. Патент Японии М 47-1343, класс

86/7/ В 24, опубл. 1972 r.

2. Дыховичный Ю. A. Конструирование и расчет жилых и общественных зданий повышенной этажности, Стройиздат, М., 1970г. (прототип).

543717

Составитель В. Рудой

Редактор Л. Народная Техред H. Андрейчук Корректор B. Салка

Заказ 6138/55 Тираж 882 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
