Устройство для измерения расхода жидкости

Устройство для измерения расхода жидкости

Иллюстрации

Показать все

Реферат

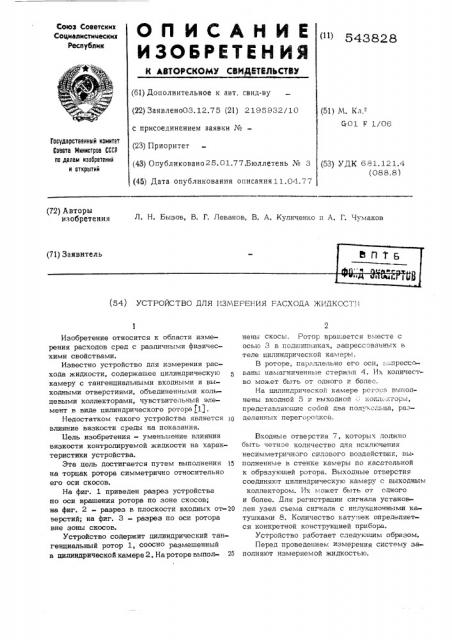

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву (22) Заявлено03. 12.75 (21) 2195932/10 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 25.01.77.Бюллетень № 3 (45) Дата опубликования описания 11.04.77 заэе е (51) М. Кл. Cr0l F 1/06

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 681.121.4 (088.8) (72) Авторы изобретения

Л. Н. Бызов, В. Г. Леванов, В. А. Куличенко и A. Г. Чумаков (71) Заявитель П1 Б

y ° у » лаее. 1 (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАСХОДА ЖИДКОСТИ

Изобретение относится к области измерения расходов сред с различными физическими свойствами.

Известно устройство для измерения расхода жидкости, содержашее цилиндрическую камеру с тангенциальными входными и выходными отверстиями, объединенными кольцевыми коллекторами, чувствительный элемент в виде цилиндрического ротора (1), Недостатком такого устройства является влияние вязкости среды на показания.

Цель изобретения — уменьшение влияния вязкости контролируемой жидкости на характеристики устройства.

Эта цель достигается путем выполнения ) на торцах ротора симметрично относительно его оси скосов.

На фиг. 1 приведен разрез устройства по оси врашения ротора по зоне скосов; на фиг. 2 — разрез в плоскости входных от-20 верстий; на фиг. 3 — разрез по оси ротора вне зоны скосов.

Устройство содержит цилиндрический тангенциальный ротор 1, соосно размещенный в цилиндрической камере 2, На роторе выпол- 25 нены скосы. Ротор врашается вместе с осью 3 в подшипниках, запрессованных в теле цилиндрической камеры.

В роторе, параллельно его оси,:-; прессованы намагниченные стержни 4. Их количество может быть от одного и более.

На цилиндрической камере роте а вь .олнены входной 5 и выходной : колл.-агоры, представляюшие сооой два полу..v;.üöà, ра=-деленных перегородкой., Входные отверстия 7, которых должно быть четное количество для исключения несимметричного силового воздействия, выполненные в стенке камеры по касательной к образу-юшей ротора. Выходные отверстия соединяют цилиндрическую камеру с выходным коллектором. Их может быть от одного и более. Для регистрации сигнала установлен узел съема сигнала с индукциочными катушками 8. Количество катушек определяется конкретной конструкцией прибора.

Устройство работает следуюшим образом.

Перед проведением измерения систему заполняют измеряемой жидкостью.

543828

При возникнввении в системе расхода измеряемая среда проходит через входные отверстия и в камере создается вихрь. На поверхности ротора при врашении измеряемой среды образуется пограничный слой. Благода- 5 ря сопротивлению трения, представляющему собой интеграл касательных напряжений по поверхности ротора, ротор начинает врашаться вокруг своей оси с некоторым отставанием от измеряемой среды. 10

Линейность градуировочной характеристики устройства обеспечивается в том случае, zor да в диапазоне работы устройства сохраняются аналитические зависимости, определяющие тормозные и движущие моменты. 15

Определяюшими при этом являются моменты, возникающие за счет сил трения между измеряемой средой и ротором.

В свою очередь, силы трения определяются структурой пограничного слоя, имеющегося на поверхности ротора. Таким образом, для обеспечения линейности градуировочной характеристики необходимо обеспечить неизменную структуру пограничного слоя в диапазоне работы устройства. При врашении ротора 25 на его поверхности возникает пограничный слой, который турбулизируется благодаря наличию скосов на торцах ротора, Тем самым обеспечивается турбулентная стуктура пограничного слоя во всем диапазоне работы. 30

При врашении ротора магнитные поля с намагниченных стержней пересекают витки индукционных катушек, и в измерительной цепи наводится сигнал, частота которого пропорциональна скорости вращения ротора, а следовательно, и расходу. Измеряемая среда выходит через выходные отверстия.

В связи с наличием симметричного подвода измеряемой среды к ротору устройство может работать в среде с гидроударами.

Ф ормула изобретения

Устройство для измерения расхода жидкости, содержашее цилиндрическую камеру с тангенциальными входными и выходными отверстиями для контролируемой жидкости, объединенными кольцевыми коллекторами, чувствительный элемент, выполненный в виде цилиндрического ротора, от лича юш ее с я тем, что, с целью уменьшения влияния вязкости контролируемой жидкости на характеристики устроиства, на торцах ротора симметрично относительно его оси выполнены скосы.

Источники информации, принятые во внимание при экспертизе:

1. Патент США ¹3.630.082 кл. 73 «

-231, 30.05.69 (прототип).

543828

Составитель Т. Звенигородская

Редактор Т. Иванова Техред М, Ликович Корректор д. Куприянов

Заказ 1029/60 Тираж 904 Подписное

ПНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент", r. Ужгород, ул. Проектная, 4
