Реферат



4сесо: ..:.- .

, ." Ъ а г !.

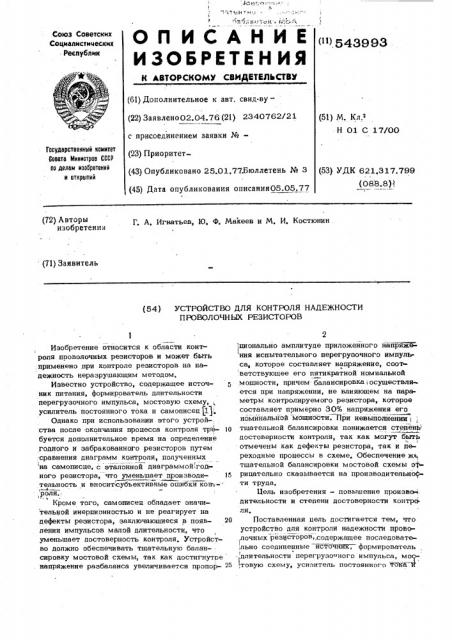

О П И С А Н И Е " 4 ввв

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Реапублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 02.04.76 (21) 2340762/21 (51) М. Кл.о

Н 01 С 17/00 с присоединением заявки №Гааударатвенный комитет

Совета й1иниотрав СССР ао делам изобретений и открытий (23) Приоритет(43) Опубликовано 25.01,77.Бюллетень № 3 (45) Дата опубликования описания05.05.77 (53) УДК 621.317.788 (0аэ.e) > (72) Авторы изобретения

Г. А, Игнатьев, Ю, Ф. Макеев и М. И, Костюнин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ НАДЕЖНОСТИ

ПРОВОЛОЧН ЫХ РЕЗИСТОРОВ

Изобретение относится к области контроля пооволочных резисторов и может быть .применено цри контроле резисторов на надежность неразрушающим методом.

Известно устройство, содержащее источник питания, формирователь длительности перегрузочного импульса, мостовую схему,, усилитель постоянного тока и самописец (1) .

Однако при использовании этого устрой-, ства после окончания процесса контроля тре- 10 буется дополнительное время на определение годного и забракованного резисторов путем ,сравнения диаграмм контроля, полученных на самописце, с эталонной диаграммой годного резистора, что уменьшает производи- 15 тельность и вноситсубъективные ошибки кон1-. роля..

Кроме того, самописец обладает значи тельной инерционностью и не реагирует на дефекты резистора, заключающиеся в появ- 20 лении импульсов малой длительности, что уменьшает достоверность контроля. Устройство должно обеспечивать тщательную балансировку мостовой схемы, так как достигнутре, напряжение разбаланса увеличивается пропор- 25 ционально амплитуде приложенного найряж5-"

1 ния испытательного перегрузочного импуль са, которое составляет напряжение, соответствующее его пятикратной номиальной мощности, причем балансировка1осуществля ется при напряжении, не влияющем на параметры контролируемого резистора, которое составляет примерно 30% напряжения его номйнальнОй MoIQHocTH, ApH неВыпОлнении

I тщательной балансировки понижается степень достоверности контроля, так как могут быть

1 отмечены как дефекты резистора, так и переходные процессы в схеме, Обеспечение ma, тщательной балансировки мостовой схемы отрицательно сказывается на производительности труда.

11ель изобретения — повышение произвол дительности и степени достоверности контрс ля.

Поставленная цель достигается тем, что устройство для контроля надежности прово-! лочных резвсторов,содержащее последовате . ,льно соединенные источйик, формирователь

1 длительности перегрузоного импульса, мос.товую схему, усилитель постоянного тока и самописец, снабжено амплитудньк.1 се,екторо;. импульсов, блоком плавного подъема амплитуды перегрузочного импульса, двумя реле времени и индикатором, который через амплитудный селектор импульсов связан одновременно с мостовой схемой и усилителем постоянного тока, а через первое и второе реле времени — с формирователем длительности перегрузочного импульса и с блоком плавного подъема амплитуды перегрузочного импульса, причем последний подключен к источнику питания.

На чертеже представлена блок-схема устройства для контроля надежности проволочных резисторов.

Устройство содержит источник питания 1, формирователь длительности перегрузочного импульса 2, мостовую схему 3, усилитель постоянного тока 4, самописец 5, схему плавного подъема амплитуды перегрузочного импульса 6, реле времени 7 и 8, амплитудный селектор импульсов 9 и схему индикации 10. дите 1ьность и с 1е11е1-ь нос! Оерност1: контроля.

Использование схемы 6 плавного подъема амплитуды перегрузочного импульса устраняет ложный импульс разОаланса мостовой схемь B момент подачи перегрузочного импульса, а использование амплитудного ce;IeKTopa импу..1ьсов 9, реагирующего на импульсы дефектов резистора, позволяет не производить тщательной балансировки мостовой схемы 3, что также положительно влияет на повышение производительности и степени достоверности контроля. Использование двух реле времени 7 и 8 повышает степень достоверности контроля, исключая возможность р ги стра ции пер еходных процессов в начал е и в конце воздействия перегрузочного импульса.

Использование предлагаемого устройства для контроля надежности проволочных резисторов позволит значительно повысить производительность и степень достоверности контроля.

Формирователь 2 выдает сигнал на схему 5

6 плавного подъема амплитуды перегрузочного импульса и реле времени 7 и 8, Источник питания 1, управляемый схемой 6, обеспечивает плавное увеличение амплитуды напряжения, которое через формирователь 2 подается на мостовую схему 3. 1(выходу м О с ГОВО и схем ы 3 подключРн чсдп "т тчг нь1 селектор импульсов 9, которь1й регистрирует мгновенныс изменения g Р— характеристик pe— зистора (импульсы дефектов), возникающие в результате воздействия на него перегрузочного импульса. Реле времени 8 открывает схему индикации 10 после подачи перегрузочного импульса, реле времени 7 закрывает схему индикации перед окончанием перегрузочного импульса. На выход мостовой схемы

3 через усилитель постоянного тока включен самописец 5, регистрируюц ий изменение динамического сопротивления резистора в результате воздействия на него перегрузочного

5 импульса.

Амплитудный селектор импульсов 9 и схема индикации 10 практически безынерционны и позволяют непосредственно фиксировать дефекты резистора, не требуется дополнитель50 ной обработки результатов контроля, устраняются субъективные ошибки за счет инерционности, что в целом повышает произвоФормула изобретения

Устройство для контроля надежности проволочных резисторов, содержащее последовательно соединенные источник питания, формирователь длительности перегрузочного импульса, мостовую схему, усилитель постоянного тока и самописец, о т л и ч а ю щ е ес я тем, что, с целью повышения производительности и степени достоверности контро. ля, оно снабжено амплитудным селектором импульсов., блоком плавного подъема амплитуды перегрузочного импульса, двумя реле времени и индикатором, который через амплитудный селектор импульсов связан одновременно с мостовой схемой и усилителем постоянного тока, а через первое и второе реле времени — с формирователем длительности перегрузочного импульса и с блоком плавного подъема амплитуды перегрузочного импульса, причем последний подключен к источнику питания.

Источники информации, принятые во внимание при экспертизе:

1. Селезнев Б. Б.. Ермоленко Г. А., Применение методов неразрушающего контроля", "Обзоры по электронной технике" серия "Технология и организация производства изд.

Электроника, вып. 32, июль 1969, с. 83-84, Составитель В, Скоробогатова
