Способ формирования электрического аккумулятора

Способ формирования электрического аккумулятора

Иллюстрации

Показать все

Реферат

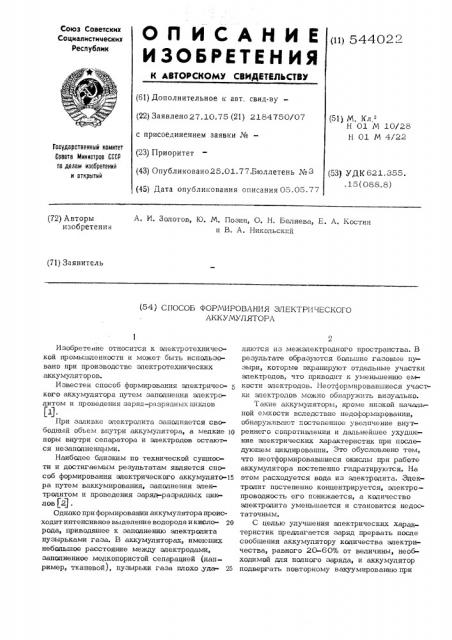

О П И С А Н И Е вио22

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 27. 10.75 (21) 2184750/07 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 25.01.77.Бюллетень ¹ 8 (45) Дата опубликования описания 05.05.77 (51) № Кл, Н 01 М 10/28

Н 01 М 4/22

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621 355 °.15(088.8) Л. И. Золотов, Ю. М. Позин, О. Н. Беляева, Е. А. Костин и В. А. Никольский (72) Авторы изобретения (71) Заявитель (54) СПОСОБ ФОРМИРОВАНИЯ ЭЛЕКТРИЧЕСКОГО

ЛКК УМУЛ ЯТОРА

Изобретение относится к электротехнической промышленности и может быть использовано при производстве электротехнических аккумулят ор ов.

Известен способ формирования злектричес- 5 кого аккумулятора путем заполнения эпектрслитом и проведения заряд-разрядных циклов

I:1j

При заливке электролита заполняется свободный объем внутри аккумулятора, а мелкие 1р поры внутри сепаратора и электродов остают» ся незаполненными.

Наиболее близким по технической сущности и достигаемым результатам является способ формирования электрического аккумулято-l5 ра путем ваккумирования, заполнения электролитом и проведения заряд-разрядных циклов $2) .

Однако при формировании аккумулятора происходит интенсивное выделение водорода и кисло- 20 рода, приводящее к заполнению электролита пузырьками газа. В аккумуляторах, имеющих небольшое расстояние между электродами, заполненное мелкопористой сепарацией (например, тканевой), пузырьки газа плохо,уда- 25

2 ляются из межэлектродного пространства. В результате образуются большие газовые пузыри, которые экранируют отдельные участки электродов, что приводит к уменьшению емкости электродов. Неотформировавшиеся участ ки электродов можно обнаружить визуально.

Такие аккумуляторы, кроме низкой начальной емкости вследствие недоформирования, обнаруживают постепенное увеличение внутреннего сопротивления и дальнейшее ухудше ние электрических характеристик при последующем циклированпи. Это обусловлено тем, что неотформировавшиеся окислы при работе аккумулятора постепенно гидратируются. На этом расходуется вода из электролита. Электролит постепенно концентрируется, электропроводность его понижается, а количество электролита уменьшается и становится недостаточным м.

С целью улучшения электрических харак теристик предлагается заряд прервать после сообщения аккумулятору количества электричества, равного 20-60% от величины, необ ходимой для полного заряда, и аккумулятор подвергать повторному вакуумированию при

544022

Составитель Н. Драгомирова

Редактор 3. Афанасьева Техред Н. Андрейчук Корректор Ж. Кеслер

Заказ 836/67 Тираж 976 Подписное

1ЛНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", г. Ужгород, ул, Проектная, 4 з остаточном давлении 5-100 мм рт.ст. в течение 5-30 мин с последующим продолжением заряда и разрядом.

Таким образом, заряд прерывают, когда начинается интенсивное выделение газа и удаляют образующиеся газовые пузырьки вакуумированием

Далее заряд продолжают, причем в этом случае активные массы электродов прорабатываются полностью, емкость аккумулятора увеличивается на 10-15 Ь и обеспечивается стабильная работа аккумулятора при длительном циклировании.

Ф ормула изобретения

Способ формирования электрического аккумулятора путем вакуумирования, заполнения эл ктролитом и проведения заряд-разряд4 ных циклов, отличающийся тем, что, с целью улучшения электрических характеристик, заряд прерывают после сообщения аккумулятору количества электричества, равного 20-601 от величины, необходимой для полного заряда, и аккумулятор подвергают повторному ваккумированию при остаточном давлении 5-100 мм рт.ст. в течение 5-30 мин. с последующим продолжением заряда и разрядом.

Источники информации, принятые во внимание при экспертизе:

1. Дасоян М. A., Новодережкин В. В., Томашевский Ф. Ф., "Производство электрических аккумуляторов", М., "Высшая школа", 1970 r., стр. 240, 241, 372-374, 388389.

2. Патент Англии,% 1066339, Н 1 В от

1963 г. (прототип).
