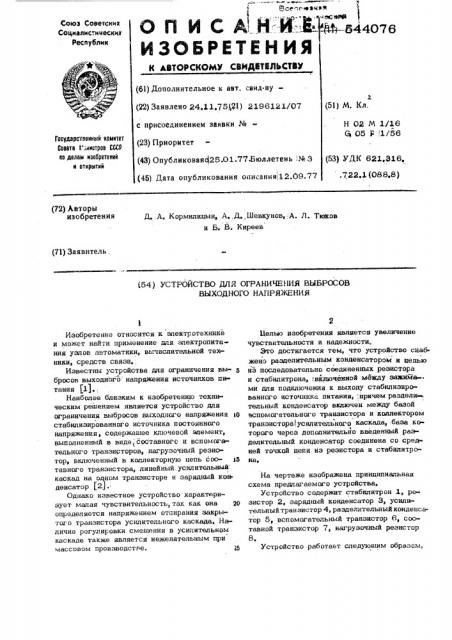

О и и с А,,н::.и".В а

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. синд-ву(22) Заявлено 24.11,75 gl) 2196121/07 е присоединением заявки ¹ (23) Приоритет (43) Опубликованс(25.01.77.Бюллетень М 3 (45) Дата опубликования описания,12.09.77 (51) М. Кл.

Н 02 М 1/16

Q 05 Р !1/56

Государственный комитет

Совета V.-иистров СССР

Ilo делам изооретений н открытий (53) УДК 621.316, .722,1 (088.8) (72) Автори изобретения

Д..А. Кормилицын, А.,Д. Шевкунов, А. Л. Тюков и Б В Киреев (71) Заявитель, (54) УСТРОЙСТВО ДЛЯ ОГРАНИЧЕНИЯ ВЫБРОСОВ

ВЫХОДНОГО НАПРЯЖЕНИЯ

Изобретение относится к электротехнике и может найти применение для электропитания узлов автоматики, вычислительной тех« ники, средств связи, Известны устройства для ограничения вы- «я бросов выходного напряжения источников питания (1).;.

Наиболее близким к изобретению техническим решением является устройство для ограничения выбросов выходного напряжения тО стабилизированного источника постоянного напряжения, содержашее ключевой элемент, выполненный в виде составного и вспомогательного транзисторов, нагрузочный резиотор, включенный в коллекторную цепь соо- еа тавного транзистора, линейный. усилительный каскад на одном транзисторе и зарядный конденсатор (2).

Однако известное устройство характеризует малая чувствительность,так как она 20 определяется напряжением отпирания закрытого транзистора усилительного каскада, Наличие регулировки смешения в усилительном каскаде также является нежелательным при массовом производстве. й Е 3Г 1 h

Все еэнэя ч 6 Врф

3Яелью изобретения является увеличение чувствительности и надежности„

Это достигается тем, что устройство снабжено разделительным конденсатором и цепью иэ последовательно соединенных резистора и стабилитрона, !щипаченной между зажима-. ми для подключении к выходу стабилизированного источника питания,:,причем раздели тельный конденсатор включен между базой вспомогательного транзистора и коллектором транзистора усилительного каскада, база которого через дополнительно введенный разделительный конденсатор соединена со средней точкой цепи из резистора и стабилитроfIB

На чертеже изображена принципиальная схема предлагаемого устройства, Устройство содержит стабилитрон 1, резистор 2, зарядный конденсатор 3, усилительный транзистор 4, разделительный конденсатор 5, вспомогательный транзистор 6, соотавной транзистор 7, нагрузочный резистор

8, Устройство работает следуюшим образом, 544076

ИНИЦПИ Заказ 921/69

Тираж 914 Подписное

Филиал ППП Патент", г. Ужгород, ул. Проектная, 4

При скачкообразном увеличении напряжения (выбросе) на его входе через конденсатор 3 течет з рядный ток в базу транзистора 4, в результате чего последний открывается, потенциал левой (на схеме) обкладки конденсатора 5 5 уменьшается, это приводит к появлению базового тока транзистора 6 и его открыванию, Далее открывается составной транзистор

7 и через нагрузочный резистор 8 течет ток подгрузки источника питания, пропорпиоьальный величине выброса, в результате чего напряжение на входе устройства не увеличится, т.е. подключение дополнительной нагрузки к источнику питания препятствует увеличению его выходного напряжения.

Стабилитрон 1 служит для созданич задержки включения устройства при первоначальном включении источника питания, т.е.

20 чтобы устройство начинало работать не с нуля напряжения, чем облегчается выход на режим источника цитания, а устройство раба тает меньше времени, Резистор 2 обеспечивает необходимый 2 ток стабилитрона Х..

Конденсатор,5, не влияя на работу уст ройства, предотвращает самопроизвольное открывание ключевого;алемента при самых неблагоприятных условиях (при повышенной ЗО температуре), разброс параметров элементов не имеет значения-.

Устройство существенно улучшает динамические характеристики источника питания, не требуется его ре улировка или подбор элементов, надежно в эксплуатации.

Формуле изобретения

Устройство для ограничения выбросов выходного напряжения стабилизированного источника постоянного напряжения, содержащее ключевой элемент, выполненный в виде составнот о и вспомогательного транзисторов, нагрузочный резистор, включенный в коллекторную цепь составного- транзистора, линейный усилительный каскад на одном транзисторе и зарядный конденсатор, о т л и ч а км щ е е с я. ем, что, с целью увеличения чувствительности и надежности, оно снабжено раз» делительным конденсатором и цепью из последо» вательно соединенных резистора и стабилитрона, включенной между зажимами для подключения к выходустабилизированного источника питания, причем разделительный конденсатор включен между базой вспомогательного транзистора и коллектором транзистора усилительного каска- да, база которого через дополнительно введенный. разделительный конденсатор соединена со средней точкой цепи из резистора и стабилитрона., Источники информации, принятые во внимание при экспертизе:

1. Авторскае свидетельство СССР

¹365782, М Кл . Н 02IA. 1/14, 1970.

2. Авторское свидетельства СССР

%404066, М. Кл . g 05 F 1/56, 1973.
