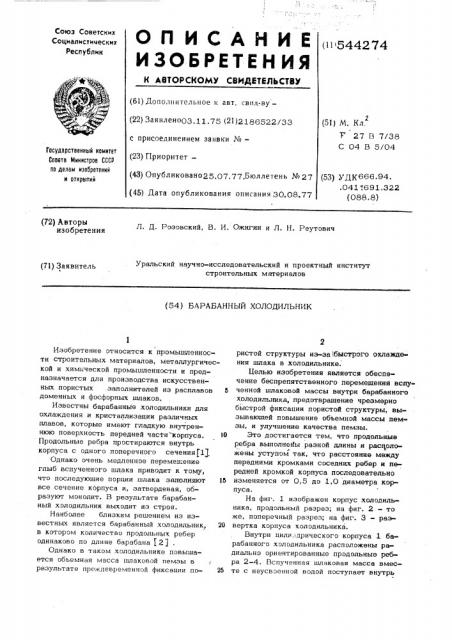

(ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (11 5442 74 (б!) Дополнительное к авт. свцд-ву (22) За янлено03. 11. 75 (21) 2186522/33 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано25.07.77.Бюллетень № 27 (45) Дата опубликования описания 30.08.77 (51) М. Кл, Т 27 В 7/38
С 04 B 5/04
Государственный иамитет
Совета Министров СССР по делам изооретений и открытий (53) У ДК 666. 94. .041 ".691.322 (088.8) (?2) Авторы изобретения
Л. Д. Розовский, В. И. Ожигин и Л. H. Реутович
Уральский научно-исследовательский и проектный институт строительных материалов (?1) Заявитель (54) БАРАБАННЫЙ ХОЛОДИЛЬНИК!
16
25
Изобретение относится к промышленности строительных материалов, металлургической и .химической промышленности и предназначается для производства искусственных пористых заполнителей из расплавов доменных и фосфорных шлаков.
Известны барабанные холодильники для охлаждения и кристаллизации различных плавов, которые имеют гладкую внутреннюю поверхность передней части корпуса.
Продольные ребра простираются внутрь корпуса с одного поперечного сечения(1 .
Однако очень медленное перемещение глыб вспученного шлака приводит к тому, что последуюшие порции шлака заполняют все сечение корпуса и, затвердевая, образуют монолит. В результате барабанный .холодильник выходит из строя.
Наиболее близким решением из известных является барабанный холодильник, в котором количество продольных ребер одинаково по длине барабана (2 )
Однако в таком холодильнике повышается объемная масса шлаковой пемзы в результате преждевременной фиксации пористой структуры иэ-за быстрого охлажде ния шлака в холодильнике.
Целью изобретения является обеспечение беспрепятственного перемещения вспученной шлаковой массы внутри барабанного холодильника, предотвращение черезмерно быстрой фиксации пористой структуры, вызывающей повышение обьемной массы пемзы, и улучшение качества пемзы.
Это достигается тем, что продольные ребра выполнены разной длины и расг олом жены уступом так, что расстояние между передними кромками соседних ребер и передней кромкой корпуса последовательно изменяется от 0,5 до 1,0 диаметра корпуса.
На фиг. 1 изображен корпус .холодильника, продольный разрез; на фиг. 2 — то же, поперечный разрез; на фиг. 3 - развертка корпуса холодильника.
Внутри цили..дрического корпуса 1 барабанного .холодильника расположены радиально ориентированные продольные оебра 2-4. Вспученная шлаковая масса вместе с неусвэенной водой поступает внутрь
544274 корпуса, контактирует с водой, быстро эатвердевает, образуя сравнительно большие раскаленные глыбы шлаковой пемзы.
Глыбы захватываются выступающими вперед ребрами и затем при падении вниз раз. биваются на более мелкие куски, которые, продвигаясь внутри корпуса, захватываются ребрами, занимающими промежуточное положение,и т.д. до измельчения их до размеров при которых куски свободно про ходят между соседними ребрами с минимальным зазором, Такое конструктивное решение устройства обеспечивает повышение работоспособ. 15 ности барабанного холодильника, создает благоприятные условия.для завершении процесса порообраэования во вспученной шлаковой массе. В результате снижается объемная масса шлаковой пемзы и таким обра- 2е эом повышается ее качество, Формула изобретения
Барабанный холодильник для производства гравиеподобной шлаковой пемзы, включающий корпус с продольными ребрами, отличающийся тем,что,с целью улучшения качества пемзы, продольные ребра выполнены разной длины и расположены уступом так, что расстояние между передними кромками ребер и передней кромкой корпуса последовательно иэменяеч ся от 0,5 до 1,0 диаметра корпуса.
Источники информации, принятые во внимание при экспертизе:
1. Производство литого щебня в барабанных кристаллизаторах, Сборник. Технология производства, - свойства материалов и изделий из растворов фосфорных шлаков, Госстрой Казахской СССР, 1972 ..
2. Авторское свидетельство l4 282998, .М.Кл. С 04 В 5/02, 1970.
