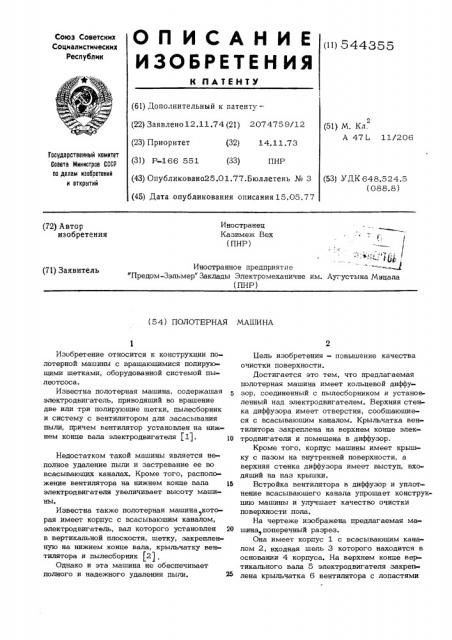

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистимеских

Республик (11) 544-.355 (61) Дополнительный к патенту— (22) Заявлено 12.11.74 (21) 2074759/12 (23) Приоритет (32) 14.11.73 г (51) М. Кл.

А 47 (11/206

Гасударственный камитет

Савета Министраа СССР па делам изааретений и открытий (31) Р-166 551 (33) ПНР (43) Опубликовано25.01.77.Бюллетень № Э (45) Дата опубликования описания15.05.77 (53) УДК 648.524.5 (088.8) Иностранец

Казимеж Вех (ПНР) (72) Автор изобретения

\.,j,Ъ-;;" Щ

Иностранное предприятие

"Предом-Зэльмер" Заклады Электромеханичне им. Аугустына Мицала (ПНР) (71) Заявитель (54) ПОЛОТЕРНАЯ МАШИНА

Изобретение относится к конструкции полотерной машины с врашаюшимися полируюшими шетками, оборудованной системой пылеотсоса.

Известна полотерная машина, содержашая электродвигатель, приводяший во врашение две или три полируюшие щетки, пылесборник и систему с вентилятором для засасывания пыли, причем вентилятор установлен на нижнем конце вала электродвигателя (11.

Недостатком такой машины является неполное удаление пыли и застревание ее во всасываюших каналах. Кроме того, расположение вентилятора на нижнем конце вала 15 электродвигателя увеличивает высоту машины.

Известна также полотерная машина которая имеет корпус с всасывающим каналом, электродвигатель, вал которого установлен 20 в вертикальной плоскости, шетку, закрепленную на нижнем конце вала, крыльчатку вентилятора и пылесборник (2) .

Однако и эта машина не обеспечивает полного и надежного удаления пыта. 25

Цель изобретения - повышение качества очистки поверхности.

Достигается это тем, что предлагаемая полотерная машина имеет кольцевой диффузор, соединенный с пылесборником и установленный над электродвигателем. Верхняя стенка диффузора имеет отверстия, сообшаюшиеся с всасываюшим каналом. Крыльчатка вентилятора закреплена на верхнем конце электродвигателя и помещена в диффузор.

Кроме того, корпус машины имеет крышку с пазом на внутренней поверхности, а верхняя стенка диффузора имеет выступ, входяший на паз крышки.

Встройка вентилятора в диффузор и уплотнение всасываюшего канала упрошает конструкцию машины и улучшает качество очистки поверхности пола.

На чертеже изображена предлагаемая машина поперечный разрез.

Она имеет корпус 1 с всасываюшим каналом 2, входная щель 3 которого находится в основании 4корпуса,,На верхнем конце вертикального вала 5 электродвигателя закреплена крыльчатка 6 вентипятора с лопастями

544355

7, 8, служащими для образования потока воздуха, отсасываюшего пыль с пола, и охлаждения электродвигателя. Профиль втулки вентилятора соответствует профилю корпуса подшипника 9. 5

Крыльчатка вентилятора помещена в кольцевой диффузор 10, установленный над электродвигателем и образованный чашей 11 и верхней стенкой 12. В чаше имеется кольцевой канал 13 с уменьшаюшимся поперечным 10 сечением, Выходное отверстие 14 канала диффузора сообщается с гибким трубопроводом 15, соединяюшим диффузор с пылесборником 16.

Верхняя стенка 12 диффузора имеет отверстие 17 вокруг выступа 18 втулки вентилятора, направляюшего воздух из каналов

2 и 19 в диффузор.

Крышка 20 корпуса машины имеет паз

21 на внутренней поверхности, а верхняя стенка 12 диффузора - соответствующий выступ 22, входяший в паз вместе с гибкой прокладкой 23.

Работает машина следуюшим образом.

При включении электродвигателя вращаюшийся вал его при помощи приводного ролика 24 и ремня 25 поворачивает шетки 26.

Вентилятор на верхнем конце вала засасы30 вает воздух, который увлекает пыль с поверх ности пола, проходит через входную щель 3, всасывающий канал 2, канал 19, а также отверстие 17 в диффузор, откуда через кольцевой канал 13, отверстие 14 и гибкий тру35 бопровод 15 направляется в пылесборник 16 с фильтром, где происходит отделение пыли.

Воздух, очищенный от пыли, выводится наружу, а пыль удаляется.

Воздух, забираюший пыль, засасывается вентилятором через верхние лопасти 8 крыльчатки, а лопасти 7 в нижней части крыльчатки засасывают воздух, который проходит через отверстия 27 в шите подшипника и охлаждает электродвигатель.

Формула изобретения

1, Полотерная машина, содержашая ко пус с всасываюшим каналом, электродвигатель, вал которого установлен в вертикальной плоскости, шетку, закрепленную на нижнем конце вала, крыльчатку вентилятора и пылесборник, о т л и ч а ю ш а я с я тем, что, с целью повышения качества очистки поверхности, она снабжена соединенным с пылесборником и установленным над электродвигателем кольцевым диффузором, верхняя стенка которого имеет отверстия, сообшаюшиеся с всасываюшим каналом, а крыльчатка вентилятора закреплена на верхнем конце электродвигателя и помешена в диффузор.

2.Машинапоп. 1, отличаю— ш а я с я тем, что ее корпус имеет крышку с пазом на внутренней поверхности, а верхняя стенка диффузора имеет выступ, входящий в паз крышки.

Источники информации, принятые во внимание при экспертизе:

1. Патент США М 2210953,кл. 15,36в, 1940 г.

2. Патент Германии Мю 576163 кл. 34 с 5/05, 1933 (прототип).
