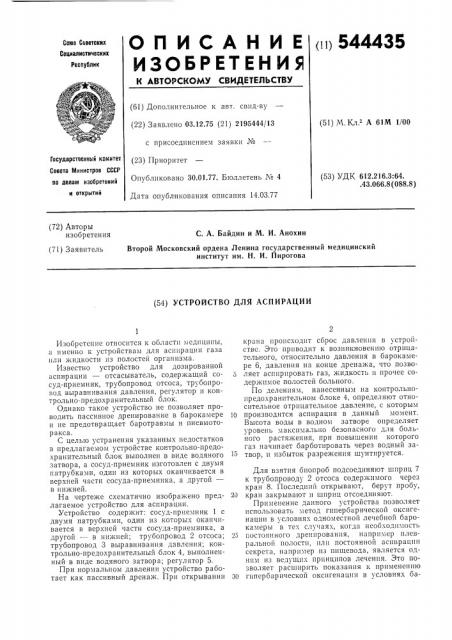

ОПИСАНИЕ

ИЗО БР ЕТ ЕН И $I

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и) 544435

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 03.12.75 (21) 2195444/13 с присоединением заявки № (51) М. Кл А 61М 1/00

Совета Министров СССР по делам изобретений

Опубликовано 30.01.77. Бюллетень № 4 (53) УДК 612.216.3:64. .43.066.8 (088.8) и открытий

Дата опубликования описания 14.03.77 (72) Авторы изобретения

С. А. Байдин и М. И. Анохин (71) Заявитель

Второй Московский ордена Ленина государственный медицинский институт им. Н. И. Пирогова (54) УСТРОЙСТВО ДЛЯ АСПИРАЦИИ

ГосУдаРстеенный комитет (23) Приоритет

Изобретение относится к области медицины, а именно к устройствам для аспирации газа нли жидкости из полостей организма.

Известно устройство для дозированной аспирации — отсасыватель, содержащий сосуд-приемник, трубопровод отсоса, трубопровод выравнивания давления, регулятор и контрольно-предохранительный блок.

Однако такое устройство не позволяет проводить пассивное дренирование в барокамере и не предотвращает баротрав vlbl и пневмотораксаса.

С целью устранения указанных недостатков в предлагаемом устройстве контрольно-предохранительный блок выполнен в виде водяного затвора, а сосуд-приемник изготовлен с двумя патрубками, один из которых оканчивается в верхней части сосуда-приемника, а другой— в нижней.

На чертеже схематично изображено предлагаемое устройство для аспирации.

Устройство содержит: сосуд-приемник 1 с двумя патрубками, один из которых оканчивается в верхней части сосуда-приемника, а другой — в нижней; трубопровод 2 отсоса; трубопровод 3 выравнивания давления; контрольно-предохранительный блок 4, выполненный в виде водяного затвора; регулятор 5.

При нормальном давлении устройство работает как пассивный дренаж. При открывании крана происходит сброс давления в устройстве. Это приводит к возникновению отрицательного, относительно давления в барокамере 6, давления на конце дренажа, что позво5 ляет асппрпровать газ, жидкость и прочее содержимое полостей больного.

По делениям, нанесенным на контрольнопредохранительном блоке 4, определяют относительное отрицательное давление, с которым

10 производится аспирация в данный момент.

Высота воды в водном затворе определяет уровень максимально безопасного для больного растяжения, при повышении которого газ начинает барботировать через водный затвор, и избыток разрежения шунтпруется.

Для взятия биопроб подсоединяют шприц 7 к трубопроводу 2 отсоса содержимого через кран 8. Последний открывают, берут пробу, 20 кран закрывают и шприц отсоедпняют.

Применение данного устройства позволяет использовать метод гипербарической оксигенации в условиях одноместной лечебной барокамеры в тех случаях, когда необходимость

25 постоянного дренированпя, например плевральной полости, плп постоянной аспирации секрета, например из пищевода, является одним из ведущи.; принципов лечения. Это позволяет расширить показания и прпмененшо

30 гипербарической оксигенации в условиях ба544435

Составитель Л. Соловьев

Текред А. Камышникова Корректор T. Добровольская

Редактор Н. Хубларова

Заказ 223/14 Изд. ¹ !70 Тираж 654 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 рокамеры и делает более эффективной проводимую терапию.

Формула изобретения

Устройство для аспирации, содержащее сосуд-приемник, трубопровод отсоса, трубопровод выравниваниядавления,контрольно-предохранительный блок и регулятор, о т л и ч а ющееся тем, что, с целью пассивного дренирования в барокамере и предотвращения баротравмы и пневмоторакса, контрольно-предохранительный блок выполнен в виде водяного затвора, а сосуд-приемник изготовлен с двумя патрубками, один из которых оканчивается в

5 верхней части сосуда-приемника, а другой— в нижней.

Источники информации, принятые во внимание при экспертизе:

10 1. Лвт. св. № 307793, кл. А 61m 1,/00, 1969.
