Реферат

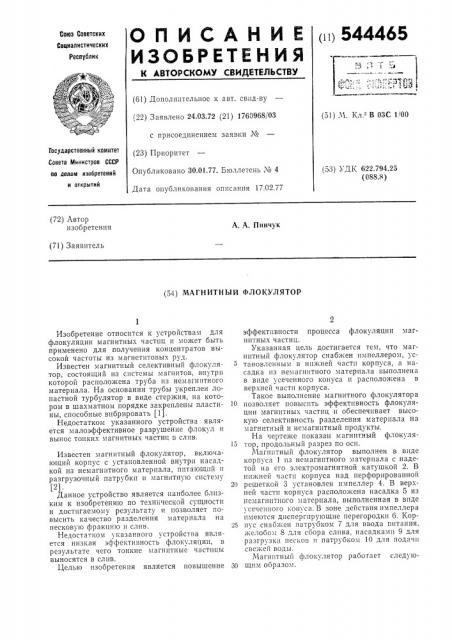

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 11 544465

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 24.03.72 (21) 1760968/03 с присоединением заявки У (23) Приоритет

Опубликовано 30.01.77. Бюллетень М 4

Дата опубликования описания 17.02.77 (51) Ч. Кл. - В 03С 1)00

Государстаенный комите;

Совета Министров СССР по делам изобретений

H открытий

)53) УДК 622.794.25 (088.8) (72) Автор изобретения

А. А. Линчу.к (71) Заявитель (54) МАГНИТНЫЙ ФЛОКУЛЯТОР

Изобретение относится к устройствам для флокуляции магнитных частиц и может быть применено для получения концентратов высокой частоты из магнетитовых руд.

Известен магнитный селективный флокулятор, состоящий из системы магнитов, внутри которой расположена труба из немагнптного материала. На основании трубы укреплен лопастной турбулятор в виде стержня, на котором в шахматном порядке закреплены пластины, способные вибрировать (11.

Недостатком указанного устройства является малоэффективное разрушение флокул и вынос тонких магнитных частиц в слив.

Известен магнитный флокулятор, включающий корпус с установленной внутри насадкой из немагнитного материала, питающий и разгрузочный патруоки и магнитную систему

t23.

Данное устройство является наиболее близким к изобретению по технической сущности и достигаемому результату и позволяет повысить качество разделения материала на песковую фракцшо и слив.

Недостатком указанного устройства является низкая эффективность флокуляцип, в результате чего тонкие магнитные частицы выносятся в слив.

Целью изобретен ия является повышение эффективности процесса флокуляции магнитных частиц.

Указанная цель достигается тем, что магнитный флокулятор снабжен импеллером, установленным в нижней части корпуса, а насадка из немагнитного материала выполнена в виде усеченного конуса и расположена в верхней части корпуса.

Такое выполнение магнитного флокулятора

10 позволяет повысить эффективность флокуляции магнитных частиц и обеспечивает высокую селективность разделения материала на магнитный и немагнитный продт кты.

На чертеже показан магнитный флокуля15 тор, продольньш разрез по оси.

Магнитный флокулятор выполнен в виде корпуса 1 из немагнитного материала с надетой на его электромагнитной катушкой 2. В нижней части корпуса над перфорированной

20 решеткой 3 установлен импеллер 4. В верхней части корпуса расположена насадка 5 из немагнитного материала, выполненная в виде усеченного конуса. В зоне действия импеллера имеются диспергирующие перегородки 6. Кор25 пус снабжен патрубком 7 для ввода питания, желобом 8 для сбора слива. насадками 9 для разгрузки песков и патрубком 10 для подачи свежей воды.

Магнитный флокулятор работает следую30 щпм образом.

544465

Магнетитовая пульпа подается по патрубку 7 в зону диспергации, где интенсивно перемешивается с помощью импеллера 4 и диспергирующих перегородку 6. Образованные под действием магнитного поля крупные магнитные флокулы осаждаются через перфорированную решетку 3 в конусную часть флокулятора, откуда разгружаются через насадки

9. Бедные сростки, пустая порода и тончайшие несфлокулированные зерна магнетита восходящим потоком воды, подаваемой из патрубков 10, поднимаются. Проходя через зазор между корпусом 1 и насадкой 5, где создается зона повышенного давления, тонкие магнетитовые частицы укрупняются за счет флокуляции, осаждаются в зону диспергации и проходят перечистку. Бедные сростки и пустая порода выносятся в сливной желоб 8.

Наличие импеллера и насадки в виде усеченного конуса позволяет повысить эффек10

15 ю тивность флокуляции магнитных частиц и уменьшить потери магнетита со сливом. Улучшается также качество магнетитового концентрата.

Формула изобретения

Магнитный флокулятор, включающий корпус с установленной внутри насадкой из немагнитного материала, питающий и разгрузочный патрубки и магнитную систему, отл ич а ю шийся тем, что, с целью повышения эффективности процесса флокуляции, он снабжен импеллером, установленным в нижней части корпуса, а насадка выполнена в виде усеченного конуса и расположена в верхней части корпуса.

Источники информации, принятые во внимание при экспертизе: !. Лвт. св. М 282209, кл. В 03С 1/08, 1968.

2. Авт. св. Хо 232160, кл. В ОЗС 1/00 1967.
