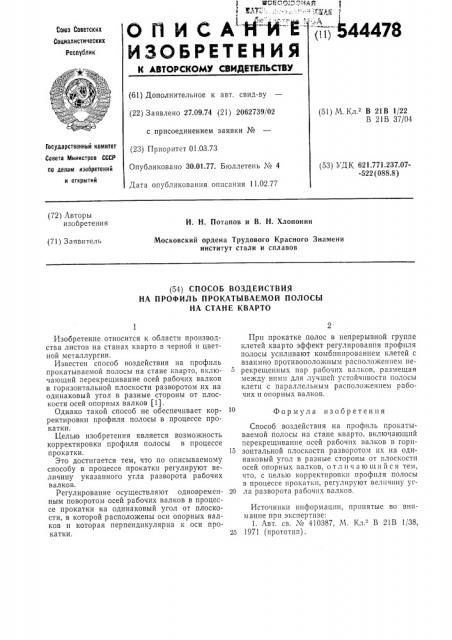

О П И C А М и ЕИЗОБРЕТЕН ИЯ . и-544478

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 27.09.74 (21) 2062739/02 с присоединением заявки № (23) Пр и о р итет 01.03.73

Опубликовано 30.01.77. Бюллетень ¹ 4

Дата опубликования описания 11.02.77 (51) М. Кл.з В 21B 1/22

В 21В 37/04

Государственный комитет

Совета Министров СССР по делам изобретений (53) УДК 621.771.237.07-522 (088.8) и открытий (72) Авторы изобретения

И. Н. Потапов и В. Н. Хлопонин

Московский ордена Трудового Красного Знамени институт стали и сплавов (71) Заявитель (54) СПОСОБ ВОЗДЕЙСТВИЯ

НА ПРОФИЛЪ ПРОКАТЫВАЕМОЙ ПОЛОСЫ

НА СТАНЕ КВАРТО

Изобретение относится к области производства листов на станах кварто в черной и цветной металлургии.

Известен способ воздействия на профиль прокатываемой полосы на стане кварто, включающий перекрещивание осей рабочих валков в горизонтальной плоскости разворотом их на одинаковый угол в разные стороны от плоскости осей опорных валков (1).

Однако такой способ не обеспечивает корректировки профиля полосы в процессе прокатки.

Целью изобретения является возможность корректировки профиля полосы в процессе прокатки.

Это достигается тем, что по описываемому способу в процессе прокатки регулируют величину указанного угла разворота рабочих валков.

Регулирование осуществляют одновременным поворотом осей рабочих валков в процессе прокатки на одинаковый угол от плоскости, в которой расположены оси опорных валков и которая перпендикулярна к оси прокатки.

Прп прокатке полос в непрерывной группе клетей кварто эффект регулирования профиля полосы усиливают комбинированием клетей с взаимно противоположным расположением перекрещенных пар рабочих валков, размещая между ними для лучшей устойчивости полосы клети с параллельным расположением рабочих и опорных валков.

Формула изобретения

Способ воздействия на профиль прокатываемой полосы на стане кварто, включающий перекрещиванпе осей рабочих валков в гори1з зонтальной плоскости разворотом пх на одинаковый угол в разные стороны от плоскости осей опорных валков, отличающийся тем, что, с целью корректировки профиля полосы в процессе прокатки, регулируют величину уг20 ла разворота рабочих валков.

Источники информации, принятые во внимание при экспертизе:

1. Авт. св. ¹ 410387, М. Кл. - В 21В 1/38, 25 1971 (прототип).
