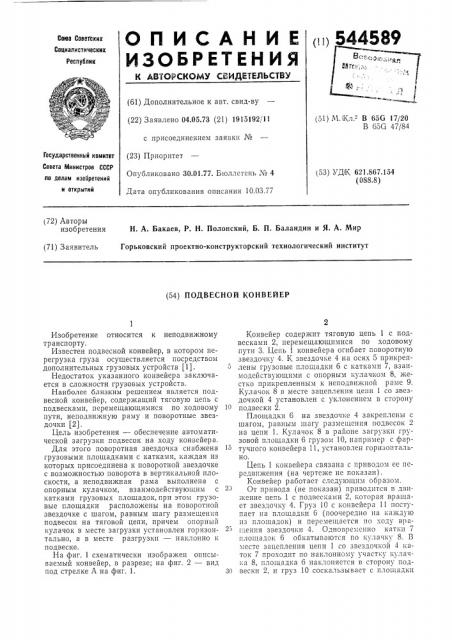

О П И С А Н И Е (11) 544589

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 04.05.73 (21) 1915192,111 (51) М.Кл.- "В 656 17/20

В 65G 47/84 с присоединением заявки №

Государственный комитет

Совета Министров СССР

fl0 делам изобретений и открытий (23) Приоритет

Опубликовано 30.01.77. Бюллетень № 4

Дата опубликования описания 10.03.77 (53) УД К 621.867.154 (088.8) (72) Авторы изобретения

Н. А. Бакаев, P. Н. Полонский, Б. П. Баландин и Я. А. Мир (71) Заявитель Горьковский проектно-конструкторский технологический институт (54) ПОДВЕСНОЙ КОНВЕЙЕР

Изобретение относится к неподвижному транспорту.

Известен подвесной конвейер, в котором перегрузка груза осуществляется посредством дополнительных грузовых устройств (1).

Недостаток указанного конвейера заключается в сложности грузовых устройств.

Наиболее близким решением является подвесной конвейер, содержащий тяговую цепь с подвесками, перемещающимися по ходовому пути, неподвижную раму и поворотные звездочки (2).

Цель изобретения — обеспечение автоматической загрузки подвесок на ходу конвейера.

Для этого поворотная звездочка снабжена грузовыми площадками с катками, каждая из которых присоединена к поворотной звездочке с возможностью поворота в вертикальной плоскости, а неподвижная рама выполнена с опорным кулачком, взаимодействующим с катками грузовых площадок,при этом грузовые площадки расположены на поворотной звездочке с шагом, равным шагу размещения подвесок на тяговой цепи, причем опорный кулачок в месте загрузки установлен горизонтально, а в месте разгрузки — наклонно к подвеске.

На фиг. 1 схематически изображен описываемый конвейер, в разрезе; на фиг. 2 вид под стрелке А на фиг. 1.

Конвейер содержит тяговую цепь 1 с подвесками 2, перемещающимися по ходовому пути 3. Цепь 1 конвейера огибает поворотную звездочку 4. К звездочке 4 на осях 5 прикрепzeHb) rpysoabie площадки 6 с t атками 7, взаимодействующими c QIIOpHbDI Iih laHl<031 8, жестко прикрепленным к неподвижной раме 9.

Кулачок 8 в месте зацепления цепи 1 со звездочкой 4 установлен с уклонением в сторону

1О подвески 2.

Площадиn б на aaest)o ) e 4 aaiôe)) ieHa) c шагом, равным шагу размещения подвесок 2 на цепи 1. Кулачок 8 в районе загрузки грузовой площадки б грузом 10, например с фартучного конвейера 11, установлен горизонтально.

Цепь 1 конвейера связана с приводом ее передвижения (на чертеже не показан) .

Конвейер работает следующим образом.

От привода (не показан) приводится в движение цепь 1 с подвесками 2, которая вращает звездочку 4. Груз 10 с конвейера 11 поступает на площадки 6 (поочередно на каждую из площадок) и перемещается по ходу врапения звездочки 4. Одновременно катки 7 глощадок 6 обкатываются по кулачку 8. В месте зацепления цепи 1 со звездочкой 4 каток 7 проходит по наклонному участку кулач:;.a 8, площадка 6 наклоняется в сторону под30 вески 2, и груз 10 соскальзывает с площадки

544589

Сост".âllòñ;.ü Б. Даньшин

Рсдактор А. Купрякова

Тсхрсд А. Какышникова

Коррскгор Л. Брахнииа

6 в подвеску . Далее каток перекатывается на горизонтальный участок кулачка, и плогцадка 6 занимает горизонтальное положение для приема очередного груза.

Размещение грузовых площадок с шагом, равным шагу размещения грузовых подвесок, обеспечивает автоматическую перегрузку груза.

Формула изобретения

Подвесной конвейер, содержащий тяговую цепь с подвесками, перемещающимися по ходовому пути, неподвижную раму и поворогные звездочки, отличающийся тем, что, с целью обеспечения автоматической загрузки подвесок на ходу конвейера, поворотная звездочка снабжена cp)30Bblillkl;17011kB, 1I(l Alki с катками, каждая из которых присоединена к поворотной звездочке C II03ill07KIIOCTbIO поворота в вертикальной плоскости, а неподвижная рама выполнена с опорным кулачком, взаимодействующим с катками грузовых плошадок, при этом грузовые площадки расположены на поворотнои звездочке с шагом, равным шагу размещения подвесок на тяговой цепи, причем опорный кулачок в месте загрузки установлен горизонтально, а в месте разгрузки — наклонно к подвеске.

Источники информации, принятые во внимание при экспертизе:

1. Дьячков В. К. Подвесные конвейеры. М., Машгиз, 1961, с. 13 — 19.

2. Лвт. св. ¹ 360920, кл. В 650 23/44, 1968.
