Реферат

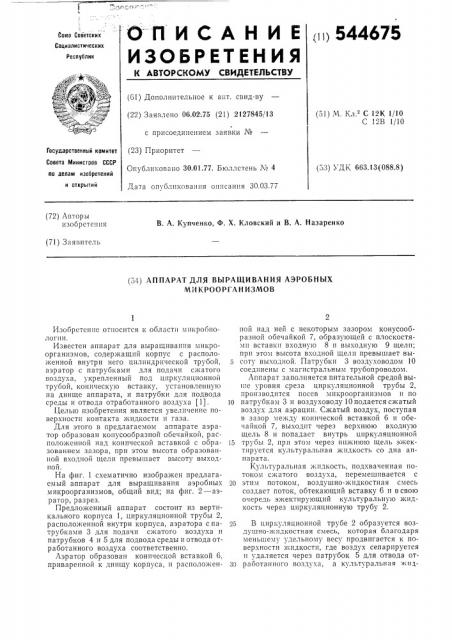

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ (1 1) 544675

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к аьт. свид-ву (22) Заявлено 06.02:75 (21) 2127845/13 с присоединением заявки № (51) М. Кл. С 12К I/10

С 12В 1/10

Совета Министров СССР ло делам изобретений и открытий

Опубликовано 30,01.77. Бю I;IcT0Hb № 4

Дата опубликования описания 30.03.77 (53) УДК 663.13(088.8) (72) Авторы изобретения

В. А. Купченко, Ф. Х. Кловский и В. А. Назаренко (71) Заявитель (54) АППАРАТ ДЛЯ ВЫРАЩИВАНИЯ АЭРОБНЫХ

МИКРООРГАНИЗМОВ

Государственный комитет (23) Приоритет

Изобретение относится к области микробиологии.

Известен аппарат для выращивания микроорганизмов, содержащий корпус с располо?кенной внутри него цилиндрической трубой, аэратор с патрубками для подачи сжатого воздуха, укрепленный под циркуляционной трубой, коническую вставку, установленную на днище аппарата, и патрубки для подвода среды и отвода отработанного воздуха (1).

Целью изобретения является увеличение поверхности контакта жидкости и газа.

Для этого в предлагаемом аппарате аэратор образован конусообразной обечайкой, расположенной над конической вставкой с образованием зазора, при этом высота образованной входной щели превышает высоту выходной.

На фиг. 1 схематично изображен предлагаемый аппарат для выращивания аэробных микроорганизмов, общий вид; на фиг. 2 — аэратор, разрез.

Предложенный аппарат состоит из вертикального корпуса 1, циркуляционной трубы 2, расположенной внутри корпуса, аэратора с патрубками 3 для подачи сжатого воздуха н патрубков 4 и 5 для подвода среды и отвода отработанного воздуха соответственно.

Аэратор образован конической вставкой 6, приваренной к детищу корпуса, и расположенной над ней с некоторым зазором конусообразной обечайкой 7, образующей с плоскостями вставки входную 8 и выходную 9 щели; прп этом высота входной щели превышает вы5 соту выходной. Патрубкп 3 воздуховодом 10 соединены с магистральным трубопроводом.

Аппарат заполняется питательной средой выше уровня среза циркуляционной трубы 2, производится посев микроорганизмов и по

1Q патрубкам 3 и воздуховоду 10 подается сжатый воздух для аэрации. Сжатый воздух, поступая в зазор между конической вставкой 6 и обечайкой 7, выходит через верхнюю входную щель 8 и попадает внутрь циркуляционной

15 трубы 2, при этом через нижнюю щель эжектируется культуральная жидкость со дна аппарата.

Культуральная жидкость, подхваченная потоком сжатого воздуха, перемешивается с

20 этим потоком, воздушно-жидкостная смесь создает поток, обтекающий вставку 6» в свою очередь эжекти1?ующий культуральнуlo жидкость через циркуляционную трубу 2.

25 В циркуляционной трубе 2 образуется воздушно-жидкостная смесь, которая благодаря меньшему удельному весу продвигается к поверхности жидкости, где воздух сепарируется и удаляется через патрубок 5 для отвода от30 работанного воздуха, а культуральная жид544675

Щцг Z

Составитель Н. Селиверстова

Техред А. Камышникова Корректор Л. Денискина

Редактор H. Хубларова

Заказ 369/8

Изд. № 212

Подписное

Тираж 589

Типография, пр. (апунова, 2 кость опускается вниз, образуя поток по наружному контуру циркуляционной трубы 2.

Воздушно-жидкостная смесь, истекая через верхнюю щель аэратора, образует с культуральной жидкостью турбулентный поток, способствующий дисперсному перемешиванию культуральной жидкости с воздухом.

Коническая форма аэратора, расположенного на дне аппарата, способствует образованию равномерно распределенного потока культур альной жидкости.

Формула изобретения

Лппарат для выращивания аэробных микроорганизмов, содержащий корпус с расположенной внутри него циркуляционной трубой, аэратор с патрубками для подачи сжатого воздуха, укрепленный под циркуляционной трубой, коническую вставку, установленную на

5 днище аппарата, и патрубки для подвода среды и отвода отработанного воздуха, отличаю щ и и ся тем, что, с целью увеличения поверхности контакта жидкости и газа, аэратор образован конусообразной обечайкой, укреп10 ленной на конической вставке с зазором, при этом высота образованной входной щели превышает высоту выходной.

Источники информации, принятые во внимание при экспертизе:

15 1. Лвт. св. № 449929, кл. С 12в 1/10, 1974.
