Каретка плоскофанговой машины для выработки трубчатого трикотажа

Каретка плоскофанговой машины для выработки трубчатого трикотажа

Иллюстрации

Показать все

Реферат

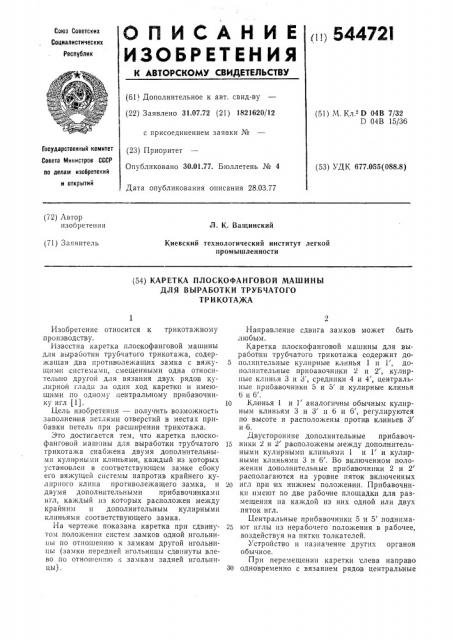

О Il И С А Н И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (611 Дополнительное к авт. свид-ву (22) Заявлено 31.07.72 (21) 1821620/12 с присоединением заявки № (23) Приоритет

Опубликовано 30.01.77. Бюллетень № 4 (51) М. Кл." "D 04В 7/32

D 04В 15/36

Государственный комитет

Совета Министров СССР (53) УДК 677.055(088.8) по делам изобретений и открытий

Дата опубликования описания 28,03.77 (72) Автор изобретения

Л. К. Ващинский (71) Заявитель

Киевский технологический институт легкой промышленности (54) КАРЕТКА ПЛОСКОФАНГОВОЙ МАШИНЫ

ДЛЯ ВЫРАБОТКИ ТРУБЧАТОГО

TP И КОТАЖА

Изобретение относится к трикотажному ,производству.

1|звестна каретка плоскофанговой машины для выработки трубчатого трикотажа, содержащая два противолежащих замка с вяжу- 5 щими,системами, смещенными одна относительно другои для вязания двух рядов кулирной глади за один ход каретки и имеющими по одному центральному прибавочнику игл (1). 10

Цель изобретения — получить возможность заполнен|ия петлями отверстий в местах прибавки петель при расширении трикотажа.

Это достигается тем, что каретка плоскофанговой машины для выработки трубчатого 15 трикотажа снабзкена двумя дополнительными кулпрными клиньями, каждый из которых установлен в соответствующем замке сбоку его вяжущей системы напротив крайнего кулпрного клина противолежащего замка, и 20 двумя дополнительными прибавочникамп игл, каждый из которых расположен между крайним и дополнительным кулирными клиньями соответствующего замка.

На чертеже показана каретка при сдвину- 25 том положении систем замков одной игольницы по отношению к замкам другой игольницы (замки передней игольницы сдвинуты влево по отношению к замкам задней игольницы). 30

Направление сдвига замков может быть любым, Каретка плоскофанговой машины для выработки трубчатого трикотажа содержит дополнительные кулирные клинья 1 и 1, дополнительные приоавочники 2 и 2, кулирпые клинья 3 и 3, среднпки 4 и 4, центральные прибавочники 5 и 5 и кулирные клинья

6и6 .

Клинья 1 и 1 аналогичны обычным кулирным клиньям 3 и 3 и 6 и 6, регулируются по высоте и расположены против клиньев 3 и 6.

Двусторонние дополнительные прибавочники 2 и 2 ра оположены между дополнительными кулирнымп клиньями 1 и 1 и кулирными клиньями 3 и 6 . Во включенном положении дополнительные прибавочники 2 и 2 располагаются на уровне пяток включенных игл при их нижнем положении. Прибавочники имеют по две рабочие площадки для размещения на каждой из них одной или двух пяток игл.

Центральные прибавочннкп 5 и 5 поднимают иглы пз нерабочего положения в рабочее, воздействуя на пятки толкателей.

Устройство и назначение других органов обычное.

При перемещении каретки слева направо одновременно с вязанием рядов центральные

544721 прибавочникн 5 и 5 переводят по одной игле в передней и задней игольницах из нерабочего положения в рабочее. На прибавленные иглы нить не прокладывается.

При движении каретки cíðàâà налево замки передней игольницы перемещаются впереди замков задней игольницы.

Замками каждой игольницы образуется петельный ряд кулирной глади.

Крайние справа иглы (одна или две, в зависимости от размеров левой площадки дополнительного прибавочника 2) задней игольницы IlogIIHèìàlòñÿ дополнительным прибавочником 2 в положение, которое обеспечивает захватывание ниви этими иглами в системе передней игольницы, и в дальнейшем по мере перемещения каретки опускаются для провязывания петель тыльной стороной кулирного клина 3. Так как замки передней фонтуры сдвинуты по отношению к замкам 20 задней фонтуры на вел ичину l, то включенные дополнительным прибавочником 2 крайние иглы зад ней игольницы образуют петли одновременно с крайними иглами передней игольницы при образовании иглами передней игольницы петельного ряда.

Замки задней игольницы перемещаются по замкам передней игольницы, крайние справа иглы (одна илп две, в зависимости от размеров левой площадки дополнительного при- З0 бавочHèêà 2 ) передней игольницы поднимаюпся дополнительным прибавочником 2 на высоту и в положение, которое обеспечивает зах ватывание нити этими иглами в системе задней игольницы, и в дальнейшем по мере 35 перемещения каретки опускаются кромкой дополнительного кулирного клина 1 . Так как кулирный клин 6 расположен против дополнительного кулирного клина 1, то включенные дополнительным приба вочнпком 2 край- 40 нне иглы передней игольницы образуют петли одновременно с крайними иглами задней игольницы при образовании иглами задней игольницы петельного ряда.

Трубчатый трикотаж с левой стороны pair- 45 ширяется аналогично. Для этого при ходе каретки оправа налево центральные прибавочники 5 и 5 переводят иглы из нерабочего положения в рабочее. При ходе каретки слева направо дополнительный прибавочник 2 50 поднимает крайние сле ва иглы передней игольницы для образования имн петель в заиках задней игольницы. Дополнительный прпбавочник 2 поднимает крайние слева иглы задней игольницы для образования ими петель в замках передней игольницы. Включенные иглы в передней игольнице опускаются тыльной стороной кулирного кл ина 6, в задней игольнице — дополнительным кулирным.клином 1.

Для улучшения динамических условий работы пары прибавочник — пятка иглы пред лагается вариант подъема игл не на высоту полного заключения, а на высоту, достаточную для зах ватывания поднимаемыми прибавочниками иглами нитей в системах проти воположных игольниц.

При вязании штучных изделий целесообразно вязать рукава джемперов и ножки рейтуз в виде трубок, расширяющихся с одной стороны. Для вязания таких трубок можно приме нять каретнику по чертежу, для чего следует выключить один из дополнительных кулирных .клиньев и применять односторонние прибавочники.

Формула изобретения

Каретка плоскофаHãîIâîé машины для выработ ки трубчатого трикотажа, содержащая два противолежащих заика с вяжущими системами, смещенными .одна относительно другой для вязания двух рядов кулирной глади за один ход каретки и имеющими по одному центральному прибавочннку игл, отл ич а ю щ а я с я тем, что, с целью получения возможности заполнения петлями отверстий в местах прнба вкп петель при раснгирении трикотажа, она снабжена двумя дополнительными кулнрными клиньями, каждый из которых установлен в соответствующем замке сбоку его вяжущей системы напротив крайнего кулирного клина противолежащего замка, и двумя дополнительными прнбавочниками игл, каждый из которых расположен между крайним и дополнительным кулирными,клиньями соответствующего замка.

Источники информации, принятые во внимание при экспертизе:

1. Авт. св. ¹ 160261, кл. D 04 В 15/36, 1962, 544721
