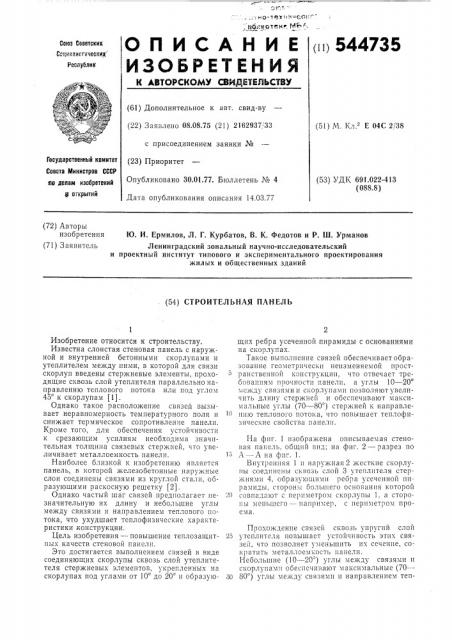

ОПИСАНИЕ

ИЗОБР ЕТ ЕН И Я

К АВТОРСКОМУ СВИДЕТЕЙЬСТВУ

III) 544735

Союз Советских

Саннелнстнческнх

Реслублнк (61) Дополнительное к авт. свид-ву (22) Заявлено 08.08.75 (21) 2162937, 33 (51) М. Кл. E 04С 2/38 с присоединением заявки №

Государственный квинтет

Совета Министров СССР по делам нзобретеннй

11 открытнн (23) Приоритет

Опубликовано 30.01.77. Бюллетень № 4

Дата опубликования описания 14.03.77 (53) УДК 691.022-413 (088.8) (72) Авторы изобретения (71) Заявитель

Ю. И. Ермилов, Л. Г. Курбатов, В. К. Федотов и P. Ш. Урманов

Ленинградский зональный научно-исследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий (54) СТРОИТЕЛЬНАЯ ПАНЕЛЬ

Изобретение относится к строительству.

Известна слоистая стеновая панель с наружной и внутренней бетонными скорлупами и утеплителем между ними, в которой для связи скорлуп введены стержневые элементы, проходящие сквозь слой утеплителя параллельно направлению теплового потока или под углом

45 к скорлупам (1).

Однако такое расположение связеи вызывает неравномерность температурного поля и снижает термическое сопротивление панели.

Кроме того, для обеспечения устойчивости к срезающим усилиям необходима значительная толщина связевых стержней, что увеличивает металлоемкость панели.

Наиболее близкой к изобретению является панель, в которой железобетонные наружные слои соединены связями из круглой стали, образующими раскосную решетку (2).

Однако частый шаг связей предполагает незначительную их длину и небольшие углы между связями и направлением теплового потока, что ухудшает теплофизические характеристики,конструкции.

Цель изобретения — повышение теплозащитных качеств стеновой панели.

Это достигается выполнением связей в виде соединяющих скорлупы сквозь слой утеплитетеля стержневых элементов, укрепленных на скорлупах под углами от 10 до 20 и образующих ребра усеченной пирамиды с основаниями на скорлупах.

Такое выполнение связей обеспечивает образование геометрически неизменяемой пространственной конструкции, что отвечает требованиям прочности панели, а углы 10 — 20

31 с ж ц с В я 3 я м и и с и о p;I и а м 1 I;I я Io т у В е л ичить длину стержней и обеспечивают максимальные углы (70 — 80 ) стержней к направлепшо теплового потока, что повышает теплофизические свойства панели.

На фиг. 1 изображена описываемая стеновая панель, общий вид; на фиг. 2 — разрез по

1 А — А на фиг. 1.

Внутренняя 1 и наружная 2 жесткие скорлупы соединены сквозь слой 3 утеплителя стержнями 4, образующими реора усеченной пирамиды, стороны больп:его основания которой

20 совпадгпот с периметром скорлупы 1, а сторо™ы меньшего — например, с периметром проема.

Прохождение связей сквозь упругий слой

25 утеплителя повышаст устойчивость этик связей, что позволяет уменьшить их сечение, сократить металлоемкость панели.

Небольшие (10 — 20 ) углы между связями II скорлупам.I обеспечивают максимальные (70—

30 80 ) углы между связями и направлением теп544735

Составитель Е. Чернявская

Тсхред Л. Гладкова

Корректор Л, Котова

Редактор Г. Кузьмина

Заказ 204/2 Изд. № 162 Тираж 909 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 лового потока и позволяют увеличить длину связевых стержней, что улучшает теплофизические свойства панели.

Формула изобретения

Строительная панель, включающая объединенные гибкими стержневыми связями наружную и внутреннюю скорлупы и слой утеплителя между ними, о тл и ч а ю щ а я с я тем, что, с целью повышения теплозащитных качеств, стержневые связи образуют боковые ребра усеченной пирамиды с основаниями на скорлупах и составляют с последними угол 10 — 20 .

Источники информации, принятые во вни5 мание при экспертизе:

1. Рекомендации по конструированию, изготовлению н применению трехслойных панелей наружных стен с гибкими связями, М., ЦНИИЭП жилища, 1971.

10 2. Патент ФРГ № 1609680, кл, 37в 5/16, 1970.
