Реферат



Саюа Соввтбимй

Социалистических

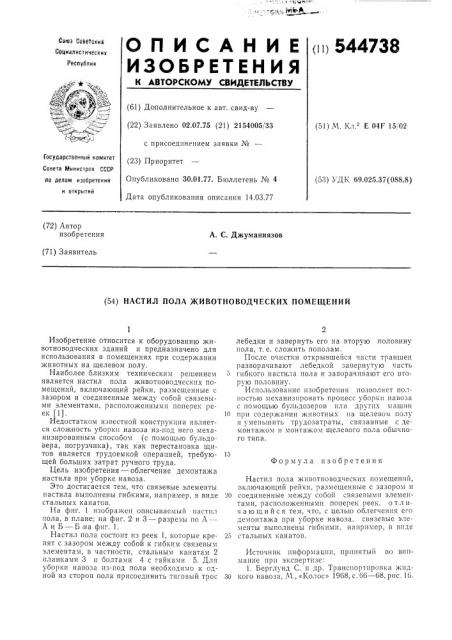

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (i t1 544738

Ресоублик (61) Дополнительное к авт. свид-ву (22) Заявлено 02,07.75 (21) 2154005/33 с присоединением заявки № (23) Приоритет

Опубликовано 30.01,77. Бюллетень № 4

Дата опубликования описания 14.03.77 (51) М, Кл Е 04Г 15, 02

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 69.025.37(088.8) (72) Автор изобретения

А. С. Джуманиязов (71) Заявитель (54) НАСТИЛ ПОЛА ЖИВОТНОВОДЧЕСКИХ ПОМЕЩЕНИЙ

Формула изобретения

Источник информации, прпнятьш во внимание при экспертизе:

1. Берглунд С. и др. Транспортировка жид30 кого навоза, М., «Колос» 1968, с. 66 — 68, рис. 16.

Изобретение относится к оборудованию животноводческих зданий и предназначено для использования в помещениях при содержании животных на щелевом полу.

Наиболее близким техническим решением является настил пола животноводческих помещений, включающий рейки, размещенные с зазором и соединенные между собой связевыми элементами, расположенными поперек реек (1).

Недостатком известной конструкции является сложность уборки навоза из-под него механизированным способом (с помощью бульдовера, погрузчика), так как перестановка щитов является трудоемкой операцией, требующей больших затрат ручного труда.

Цель изобретения — облегчение демонтажа настила при уборке навоза.

Это достигается тем, что связевые элементы настила выполнены гибкими, например, в виде стальных канатов.

На фиг. 1 изображен описываемый настил пола, в плане; на фиг. 2 и 3 — разрезы по А—

A и Б — Б на фиг. 1.

Настил пола состоит пз реек 1, которые крепят с зазором между собой к гибким связевым элементам, в частности, стальным канатам 2 планками 3 и болтами 4 с гайками 5. Для уборки навоза пз-под пола необходимо к одной из сторон пола присоединить тяговый трос лебедки и завернуть его на вторую половину пола, т. е. сложить пополам.

После очистки открывшейся части траншеи разворачивают лебедкой завернутую часть

5 гибкого настила пола и заворачивают его вторую половину.

Использование изобретения позволяет полностью механизировать процесс уборки навоза с помощью бульдозеров или других машин

10 при содержании животных на щелевом полу и уменьшить трудозатраты, связанные с демонтажом и монтажом щелевого пола обычного типа.

Настил пола животноводческих помещений, включающий рейки, размещенные с зазором и

20 соединенные между собой связевымп элементами, расположенными поперек реек, отлич а ю шийся тем, что, с целью облегчения его демонтажа при уборке навоза, связевыс элементы выполнены гибкими, например, в виде

25 стальных канатов.

544738

Р г 1

Раг 2

Я з j

Корректор Л. Котова

Редактор Г. Кузьмина

Заказ 204/4 Изд. № 162 Тираж 909 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1Составитель Н. Павлова

Техред Л. Гладкова

I () ! (!

З
