Реферат

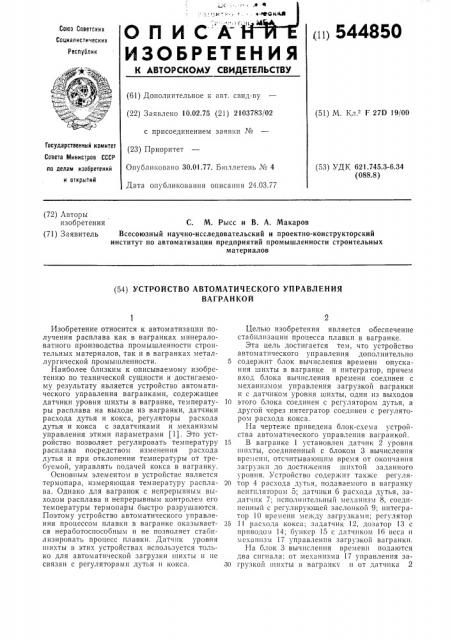

Оп ИС

ИЗОБРЕТЕНИЯ

<1 11 544850

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 10.02.75 (21) 2103783/02 с присоединением заявки Ме (23) Приоритет

Опубликовано 30.01.77. Бюллетень Хе 4

Дата опубликования описания 24.03.77 (51) М. Кл.- Г 27D 19/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.745.3-6.34 (088.8) (72) Авторы изобретения (71) Заявитель

С. М. Рысс и В. А. Макаров

Всесоюзный научно-исследовательский и проектно-конструкторский институт по автоматизации предприятий промышленности строительных материалов (54) УСТРОЙСТВО АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

ВАГРАНКОЙ

Изобретение относится к автоматизации получения расплава как в вагранках минераловатного производства промышленности строительных материалов, так и в вагранках металлургической промышленности.

Наиболее близким к описываемому изобретению по технической сущности и достигаемому результату является устройство автоматического управления вагранками, содержащее датчики уровня шихты в вагранке, температуры расплава на выходе из вагранки, датчики расхода дутья и кокса, регуляторы расхода дутья и кокса с задатчиками и механизмы управления этими параметрами (1). Это устройство позволяет регулировать температуру расплава посредством изменения расхода дутья и при отклонении температуры от требуемой, управлять подачей кокса в вагранку.

Основным элементом в устройстве является термопара, измеряющая температуру расплава. Однако для вагранок с непрерывным выходом расплава и непрерывным контролем его температуры термопары быстро разрушаются.

Поэтому устройство автоматического управления процессом плавки в вагранке оказывается неработоспособным и не позволяет стабилизировать процесс плавки. Датчик уровня шихты в этих устройствах используется только для автоматической загрузки шихты н не связан с регуляторами дутья и кокса.

Целью изобретения является обеспечение стабилизации процесса плавки в вагранке.

Эта цель достигается тем, что устройство автоматического управления дополнительно

5 содержит блок вычисления времени опускания шихты в вагранке н интегратор, причем вход блока вычисления времени соединен с механизмом управления загрузкой вагранки и с датчиком уровня шихты, один из выходов

10 этого блока соединен с регулятором дутья, а другой через интегратор соединен с регулятором расхода кокса.

На чертеже приведена блок-схема устройства автоматического управления вагранкой.

15 В вагранке 1 установлен датчик 2 уровня шихты, соединенный с блоком 3 вычисления вре;IcIIII, отсчитывающим время от окончания загрузки до достижения шпхтой заданного уровня. Устройство содержит также регуля20 тор 4 расхода дутья, подаваемого в вагранку вентилятором 5; датчики 6 расхода дутья, задатчик 7; исполнительный механизм 8, соединенный с регулирующей заслонкой 9; интегратор 10 времени между загрузками; регулятор

25 1! расхода кокса; задатчик 12, дозатор 13 с приводом 14; бункер 15 с датчиком 16 веса и механизм 17 управления загрузкой вагранки.

На блок 3 вычисления времени подаются два сигнала: от механизма 17 управления за30 грузкой шнхты в ваграшл и от датчика 2

544850 с уровня шихты. Сигнал от механизма управления загрузкой шихты включает блок 3 вычисления времени, а отключение его и возврат в исходное положение происходит при достижении шихтой сигнализируемого уровня. Сигнал, пропорциональный времени работы блока 3 вычисления, подается на регулятор 4 расхода дутья, на который одновременно поступают сигналы от датчика 6 расхода дутья и задатчика 7. В обычном режиме регулятор

4 осуществляет стабилизацию расхода дутья по сигналу от датчика 6 расхода дутья, воздействуя на исполнительный механизм 8 и регулирующую заслонку 9.

При отклонении времени опускания шихты от заданного значения, определяемого задатчиком 7, регулятор 4 изменяет подачу дутьевого воздуха в вагранку посредством механизма 8 и регулирующей заслонки 9 с тем, чтобы вернуть это время к исходному значению.

Если при таком изменении дутья нормальный режим работы вагранки не восстанавливается, то сигналы от последующих включений блока 3 вычисления времени накапливаются в интеграторе 10 и поступают на регулятор 11 расхода кокса, где сравниваются с заданием задатчика 12. При отключении сигнала от заданного регулятор 11 приводит в действие дозатор 13 и тем самым изменяет загрузку кокса в вагранку 1.

Формула изобретения

Устройство автоматического управления вагранкой, содержащее датчики уровня шихты, расхода дутья и кокса, регуляторы расхода дутья и кокса с задатчиками, механизмы управления изменением расхода дутья, подачи кокса и загрузки вагранки, о т л и ч а ющ е е с я тем, что, с целью стабилизации процесса плавки, оно дополнительно содержит

15 блок вычисления времени опускания шихты и интегратор, причем входы блока вычисления соединены с датчиком уровня шихты и механизмом управления загрузки вагранки, первый выход соединен с регулятором дутья, вто20 рой выход через интегратор соединен с регулятором расхода кокса.

Источники информации, принятые во внимание при экспертизе:

1. Врублевский В. И. Автоматизация дози25 ровки и загрузки шихты в вагранки.— «Механизация и автоматизация производства», 1965, №5,с.4 — 6.
