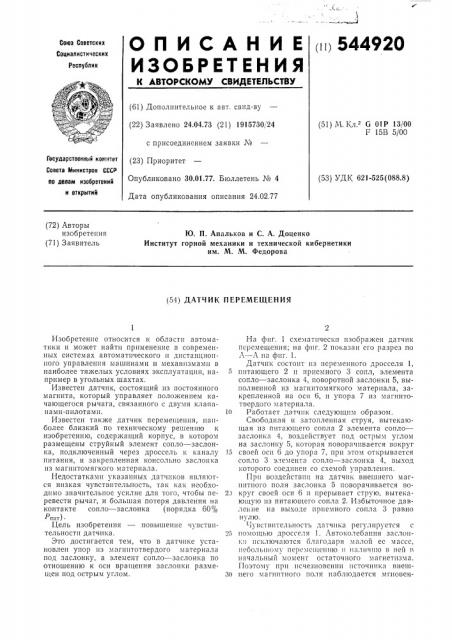

ОП ИСАНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и) 544920
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 24.04.73 (21) 1915730 24 с присоединением заявки ¹ (51) М Кл G OIP 13/00
F 15В 5/00 (53) УДК 621-525(088.8) Опубликовано 30.01.77. Бюллетень ¹ 4
Дата опубликования описания 24.02.77 по делам изобретений и открытий (72) Авторы изобретения (71) Заявитель
Ю. П. Апальков и С. А. Доценко
Институт горной механики и технической кибернетики им. М. М. Федорова (54) ДА1ЧИК ПЕРЕМЕЩЕНИЯ
ГосУдарственный комитет (23) Приоритет
Совета Министров СССР
Изобретение относится к области автоматики и может найти применение в современных системах автоматического и дистанционного управления машинами и механизмами в наиболее тяжелых условиях эксплуатации, например в угольных шахтах.
Известен датчик, состоящий из постоянного магнита, который управляет положением качающегося рычага, связанного с двумя клапанами-пилотами.
Известен также датчик перемещения, наиболее близкий по техническому решению к изобретению, содержащий корпус, в котором размещены струйный элемент сопло — заслонка, подключенный через дроссель к каналу питания, и закрепленная консольно заслонка нз магнптомягкого материала.
Недостатками указанных датчиков являются низкая чувствительность, так как необходимо значительное усилие для того, чтобы перевести рычаг, и большая потеря давления на контакте сопло — заслонка (порядка 60%
Рпит) .
Цель изобретения — повышение чувствительности датчика.
Это достигается тем, что в датчике установлен упор из магннтотвердого материала под заслонку, а элемент сопло †заслон по отношению к оси вращения заслонки размен,ен под острым углом.
На фиг. 1 схематически изображен датчик перемещения; на фпг. 2 показан его разрез по
А — А IIa фнг. 1.
Датчик состоит из переменного дросселя 1, 5 питающего 2 и приемного 3 сопл, элемента сопло — заслонка 4, поворотной заслонки 5, выполненной из магннтомягкого материала, закрепленной на оси 6, и упора 7 из магннтотвердого материала.
10 Работает датчик следующим образом.
Свободная и затопленная струя, вытекающая нз питающего сопла 2 элемента сопло— заслонка 4, воздействует под острым углом на заслонку 5, которая поворачивается вокруг
15 своей осн 6 до упора 7, прн этом открывается сопло 3 элемента сопло †заслон 4, выход которого соединен со схемой управления.
Прн воздействии на датчик внешнего магнитного поля заслонка 5 поворачивается во23 круг своей осн 6 и прерывает струю, вытекающую нз питающего сопла 2. Избыточное давIcIiIIE на выходе приемного сопла 3 равно нулю.
Чувствительность датчика регулируется с
25 помощью дросселя 1. Автоколебання заслонки исключаются благодаря малой ес массе, небольшому перемещению и наличшо в ней н начальный момент остаточного магнетизма.
Поэтому прп исчезновении источника внеш30 него магнитного поля наблюдается мгновен544920
С оста н и тел н О. Гудков а
Тс> рc;1 А. Ка(>>в(ш иакова
f(,(>f)f)c» (оры: Л. Котова
A. Степанова
Редактор И. Грузова
Заказ 212/2 Изд. М 152 Тираж 1054 Подписное
ЦНИИПИ Государственного комитета Совета Минин тров О.СP
IIo делам изобре) ll! III и (п крытий
113035, Москва, )f>,-35, 1 av)I!c«a>I нап., и. -1) ;>
TII1I()I рифll>l, Il f). СHII(нон;1, 2
»ое затухание колебаний за счет взаимодействия магнитного поля заслонки с металлическим упором, выполненным из магнптотвердого;1атериала.
Предлагаемое устройство позволит существенно повысить надежность работы аппаратуры автоматизации загрузочного устройства скипового подъема и, следовательно, упростить схему управления загрузочным устройством.
Формула изобретения
Датчик перемещения, содержащий корпус, в котором размещены струйный элемент сопло — заслонка, подключенный через дроссель к каналу питания, и закрепленная консольно заслонка пз магнитомягкого материала, отлпч а ю шийся тем, что, с целью увеличения чувствительности датчика, в нем в корпусе установлен упор пз магHHTQTBcpäoãо материала под поворотную заслонку, а элемент сопло — заслонка размещен под острым углом по отношению к осп вращения заслонки.
