Реферат

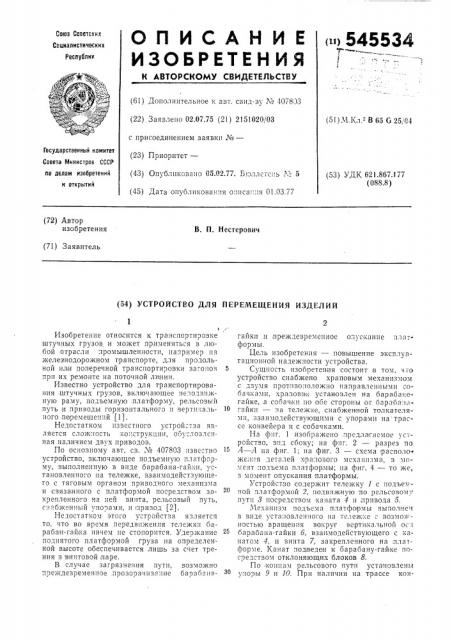

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

<>545534

Социалистических

Республик (61) Дополнительное к авт. свид-зу ¹ 407803 (22) Заявлено 02.07.75 (21) 2151020/03 (51) М.Кл.-" В 65 G 25, 04 с присоединением заявки ¹â€”

Государственный комитет

Совета Министров СССР по делатн иэобретений н открытий (23) Приоритет— (43) Опубликовано 05.02.77. Бноллстс;: ü № 5 (45) Дата опубликования описания 01.03.77 (53) УДК 621 867! 77 (088.8) (72) Автор изобретения

В. П. Нестерович (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ ИЗДЕЛИЙ

1

Изобретение относится к транспортировке штучных грузов и может при ..меняться в любой отрасли промышленности, например ня железнодорожном транспорте, для продольной или поперечной транспортировки вагонов при их ремонте на поточной линии.

Известно устройство для транспортирования штучных грузов, включающее нсзодвижную раму, подъемную .платформу, рельсовый путь и приводы горизонта IbHQ,"о и верти <а Ibного,перемещений (11.

Недостатком известного устрой=тза является сложнîcòü ко:гструкцпи, ооу",-.озленная наличием двух приводоз.

По основному авт. сз. ¹ 407803 известно устройство, включающее подъемную платформу, выполненную в виде барабана-гай Н, ycTaHoBëåHíocо на тележке, взаимодейстзующего с тяговым органом приводного механизма и связанного с платформой посредством 3акрепленного на ней винта, рельсовый путь, с:..абженный упорами, и глризод (2j.

Недостатком этого устройства язляется то. что во время передвижения тележки барабан-гайдука ничем не стопорится. Удержание поднятого платформой груза на определенной высоте обеспечивается лишь за счет трения з винтовой ларе.

В случае загрязнения пути, возможно преждевременное,прозооачпзяцие барабянагайки и преждевременное 07 1 скание плат формы.

Цель изобретения — повышение эксплуатационной надежности устройства.

5 Сущность изобретения состоит,в том, что устройство снабжено храповым механизмом с двумя противоположно направленнь1ми сооачками,

На фнг. 1 изображено 7редлягяемое устройство, зид сбоку; на фпг. 2 — разрез по

4 — Л на фиг. 1; на фиг. 3 — схема рясно.1о жепця деталей хрялового механизма, в мо. ент 7одъема п.1ятформы; на фиг. 4 — то же, 3 момент опускания платформы.

Устройство содержит тележку 1 с подъемHoli H1 а Tôoo IoÉ 2, подвижн lo Ilo pc 1bcoBQXI . пути 8 посредством каната 4 и чривода 5.

Механизм подъема платформы выпо IHcH в виде уста.)ов.1енного на тслеж.,e ." возможностью вращения вокруг вертикальной ос I барабана-гайки 6, взаимодействующего с анатом 4, и винта 7, закрепленного на ллатформе. Канат подведен к бараоану-гайке посредством отклоняющих блоков 8.

* По концам рельсового гути установлены упоры 9 и 10. При наличии на трассе кон545534 всйера нескольких позиций загрузки и разгрузки платформы упоры выполняются зыд зижными.

Внутри рамы тележки 1 (см. фп-. 2) размещен храповой механизм, состоящий из жестко прикрепленного а< барабану-гайке храповпка 11, взаимодействующего с противоположно направленными собачкагми 12 и 18.

Собачки выполнены,з виде двуплечего рычага и средней точкой шарнирно прикреплены к раме тележки, а одним из концов — к проушинам стержней-толкателей 14 и 15, монтированных с возможностью,перемещения вдоль оси тележки. Толкатели снабжены пружщ ами 16 и 17, удерживающими .t«в выдвинутом наружу положении.

В местах установки изделий, подлежащих перемещению, размещены неподвижные 070ры 18. Высота их подобрана такой, что з нпжtteit положении платформы 2 ее консоли находятся ниже опор.

Устройство работает следующим образом.

Подлежащее перемещению изделие (например вагон) устанавливается на опоры 18, после чего включается привод 5, и посред стзом каната 4 тележка 1 перемещается под изделие. Поскольку пружины 16 и 17 все время отжимают толкатели 14 и 15 наружу, собач ки 12 и 18 в момент перемещения тележки остаются прижатыми к храпозику 11, стопоря барабан-гайку б.

На позиции погрузки изделия толкатель

14 взаимодействует с упором 9. Поскольку тележка продолжает перемещаться .по направлению стрел ки Б (см. фиг. 3), пружина 16 сжимается, а толкатель 14 утапливается, благодаря чему собачка 12, проворачиваясь против часовой стрелки, отходит от храповика 11.

Так скак лебедка продолжает работать, натяжение каната 4 возрастает, и бараоангайка проворачивается по направлению стрелки В, взаимодействуя с винтом 7 и поднимая платформу 2. При,подъеме платформы последняя соприкасается с изделием и под ги5 мает его, снимая с опор 18.

Затем привод 5 реверсируется, з резульtp233tt 3eTBh каната о "лаоляется, а левая натягивается. Прп этом пружина 16 разжимается, прижимая собачку 12 к «рапоИ вику, и тележка с,изделием перемещается на новую позицию.

При взаимодействии толкателя 15 с упором 10, установленным на позиции разгрузк.",t изделия, пружина 17, благодаря тому, что тележка продолжает двигаться по направлению стрелки Г, сжимается (сгм. фиг. 4), а собачка отходит от храповика. При дальнейшем натяжении каната барабан-гайка вращается по направлению стрелки Д, и платформа опускается, вследствие чего изделие оказывается стоящим на опорах 18.

Формула изооретен..я

Устройство для перемещения изделий по азт. св. № 407803, отличающееся тем, что, с целью повышения эксплуатац,юниой надежности, устройство снабжено храпозым механизмом с двумя противоположно направленными собачками, храповик iêîòîðoão установле н на барабане-гайке, а собачки по обе стороны от барабана-гайки — на тележке, снабженной толкателям и, взаимодействующими с упорами на трассе конвейера и с собачка ми.

Источники информации, принятые во внимание при э копертизе изобретения:

1. Авторакое свидетельство СССР № 309501, кл. В 65 G 25/04, 1969.

40 2. Авторское свидетельство СССР

¹ 407803, кл. B 65 G 25/04, 1971.

q z г

77

Ю 7;

/ //:. 4
