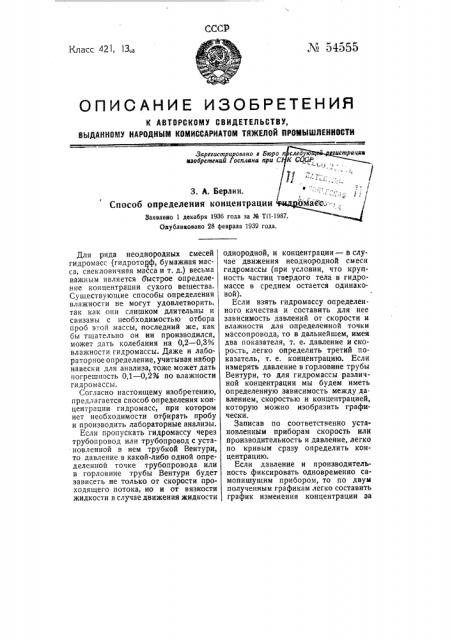

Л» 54555.Класс 421, 13„, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ТЯЖЕЛОЙ ПРОМЫШЛЕННОСТИ

Зарегистрировано в Бюр нзобретений Госпланы при

3. А. Берлин.

Способ определения концентрации

Заявлено 1 декабря 1936 года за М ТП-1

Оиубликовано 28 февраля 1939 года, Для ряда неоднородных смесей гидромасс (гидротоцф, бумажная масса, свекловичная масса и т. д.) весьма важным является быстрое определение концентрации сухого вещества.

Существующие способы определения влажности не могут удовлетворить, так как они слишком длительны и связаны с необходимостью отбора проб этой массы, последний же, как бы тщательно он ни производился, может дать колебания на 0,2 — 0,3% влажности гидромассы. Даже и лабораторное определение, учитывая набор навески для анализа, тоже может дать погрешность 0,1 — 0,2% по влажности гидромассы.

Согласно настоящему изобретению, предлагается способ определения концентрации гидр ом асс, при котором нет необходимости отстирать пробу и производить лабораторные анализы.

Если пропускать гидромассу через трубопровод или трубопровод с установленной в нем трубкой Вентури, то давление в какой-либо одной определенной точке трубопровода или в горловине трубы Вентури будет зависеть не только от скорости проходящего потока, но и от вязкости жидкости в случае движения жидкости однородной, и концентрации в в случае движения неоднородной смеси гидромассы (при условии, что крупность частиц твердого тела в гидромассе в среднем остается одинаковой).

Если взять гидромассу определенного качества и составить для нее зависимость давлений от скорости и влажности для определенной точки массопровода, то в дальнейшем, имея два показателя, т. е. давление и скорость, легко определить третий показатель, т. е. концентрацию. Если измерять давление в горловине трубы

Вентури, то для гидромассы различной концентрации мы будем иметь определенную зависимость между давлением, скоростью и концентрацией, которую можно изобразить графически.

Записав по соответственно установленным приборам скорость или производительность и давление, легко по кривым сразу определить концентрацию.

Если давление и производительность фиксировать одновременно самопишущим прибором, то по двум полученным графикам легко составить график изменения концентрации за
