Сырьевая смесь для изготовления огнеупорного бетона

Сырьевая смесь для изготовления огнеупорного бетона

Иллюстрации

Показать все

Реферат

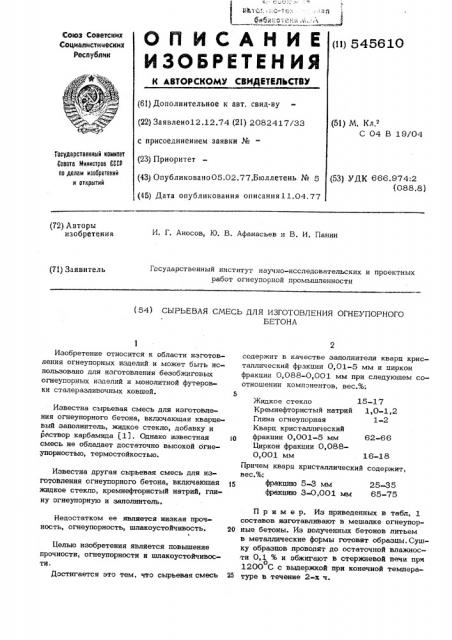

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВНДЕТИЛЬСТВУ

Союз Советских

Социалистимеских

Республик (11) 545610 (61) Дополнительное к авт. свид-ву (22} Заявлено12.12.74 (21) 2082417/33 с присоединением заявки №(23) Приоритет (43) Опубликовано 05.02.77.Бюллетень № 5 (45) Дата опубликования описания 11.04.77 (51) М. Кл.

С 04 В 19/04

Государственный комитет

Совета Министров СССР оо делам изооретений и открытий (53) УДК 666.974:2 (088.8) (72) Авторы изобретения

И. Г. Аносов, Ю. В. Афанасьев и В. И. Панин

Государственный институт научно-исследовательских и проектных работ огнеупорной промышленности (71) Заявитель (54) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ ОГНЕУПОРНОГО

БЕТОНА

Изобретение относится к области изготовления огнеупорных иэделий и может быть использовано для изготовления безобжиговых огнеупорных изделий и монолитной футеровки сталеразливочных ковшей. 5

Известна сырьевая смесь для изготовления огнеупорного бетона, включаюшая кварцевый заполнитель, жидкое стекло, добавку и раствор карбамида (1). Однако известная ip смесь не обладает достаточно высокой бгнеупорностью, термостойкостью.

Известна другая сырьевая смесь для изготовления огнеупорного бетона, включающая 15 жидкое стекло, кремнефтористый натрий, глину огнеупорную и заполнитель.

Недостатком ее является низкая прочность, огнеупорность, шлакоустойчивость. 20

Белью изобретения является повышение прочности, огнеупорности и шлакоустойчивости.

Достигается это тем, что сырьевая смесь 25 содержит в качестве заполнителя кварц кристаллический фракции 0,01-5 мм и циркон фракции 0,088-0,001 мм при следуюшем соотношении компонентов, вес.%;

Жидкое стекло 15-17

Кремнефтористый натрий 1,0-1,2

Глина огнеупорная 1-2

Кварц кристаллический фракции 0,001-5 мм 62-66

Биркон фракции 0,0880,001 мм 16-18

Причем кварц кристаллический содержит, вес.%: фракцию 5-3 мм 25-35 фракцию 3-0,001 мм 65-75

Пример. Из приведенных в табл, 1 составов изготавливают в мешалке огнеупорные бетоны. Иэ полученных бетонов литьем в металлические формы готовят образцы. Сушку образцов проводят до остаточной влажности 0,1 % и обжигают в стержневой печи при о

1200 С с выдержкой при конечной температуре в течение 2-х ч.

545610

Таблица 1

Состав

Сырьевая масса

28

l6

Таблица 2

25,8

1,90

78,0

1710

1,88

81,0

27,6

1700

БНИИПИ Заказ 261/5

Тираж 582

Подписное

Филиал ППЛ "Патент, r. Ужгород, ул. Проектная, 4

В табл. 2 приведены свойства образцов, изготовленных из указанных сырьевых смесей.

Предложенный состав (табл. 2) сырьевой смеси для изготовления огнеупорного бетона

Кварц кристаллический, фракции 5-3 мм - 30 вес.% фракции 3-0,001 мм - 70 вес.%

Пиркон фракции 0,088-0,001 мм

Жидкое стекло плотностью 1,15 г/см

Глина огнеупорная фракции 2-0,001 мм

Кремнефтористый натрий фракции 1-0,001 мм

Формула изобретения

1. Сырьевая смесь для изготовления огнеупорного бетона, включающая жидкое стекло, кремнефтористый натрий, глину огнеупорную л заполнитель, отличающаяся тем, что, с целью повышения прочности, огнеупорности, шлакоустойчивости,она содержит в качестве заполнителя кварц кристаллический фракции 0,001-5 мм и циркон фракции

0,088-0,001 мм при следующем соотношении компонентов, вес. %:

Жидкое стекло 15-17

Кремнефтористый натрий 1,0-1, 2 имеет высокую шлакометаллоустойчивость и позволяет получить высокую стойкость монолитной футеровки сталеразливочных ковшей.

Глина огнеупорная 1-2

Кварц кристаллический фракции 0,001-5 мм 62-66

Биркон фракции 0,0880,001 мм 16-18

2.Смесьпоп. 1, отлич ающа яс я тем, что кварц кристаллический содержит вес. %:

Фракция 5-3 мм 25-35 фракция 3-0,001 мм 65-75

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

¹ 393239, кл. С 04 в 19/04, 17,11.71.
