Реферат

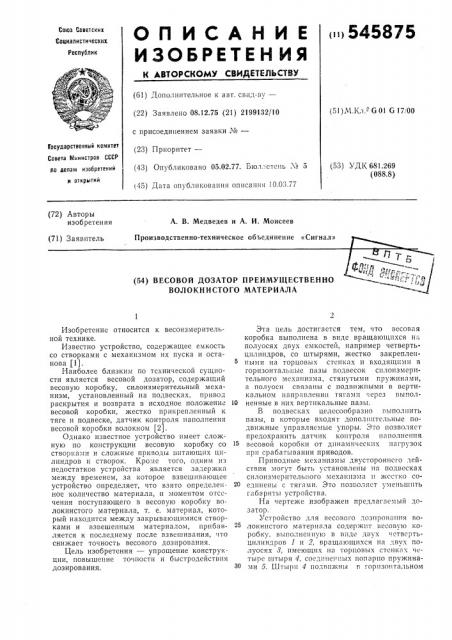

О П И С А Н И Е <>545875

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (6!) Дополнительное к авт. свид-ву— (22) Заявлено 08.12.75 (21) 2199132/10 с присоединением заявки ¹â€” (23) Приоритет— (43) Опубликовано 05.02.77. Бюллетень ¹ 5

145) Дата опубликования описания 10.03.77 (51) М.Кл.2 6 01 6 17, 00

Государственный комитет

Совета Министров СССР (53) УДК 681.269 (088.8) ло лелем изобретений и Открытий (72) Авторы изобретения

А. В. Медведев и А. И. Моисеев

Производственно-техническое объединение «Сигнал» (71) Заявитель (54) ВЕСОВОЙ ДОЗАТОР ПРЕИМУЩЕСТВЕННО

ВОЛОКНИСТОГО МАТЕРИАЛА

Изобретение относится к весоизмерительной технике.

Известно устройство, содержащее емкость со створками с механизмом их пуска и останова (1).

Наиболее близким по технической сущности является весовой дозатор, содержащий весовую коробку, силоизмерительный механизм, установленный на подвесках, привод раскрытия и возврата в исходное положение весовой коробки, жестко прикрепленный к тяге и подвеске, датчик контроля наполнения весовой коробки волокном (2).

Однако известное устройство имеет сложную по конструкции весовую коробку со створками и сложные приводы питающих цилиндров и створок. Кроме того, одним из недостатков устройства является задержка между временем, за которое взвешивающее устройство определяет, что взято определенное количество материала, и моментом отсечения поступающего в весовую коробку волокнистого материала, т, е. материал, который находится между закрывающимися створками и взвешенным материалом, прибавляется к последнему после взвешивания, что снижает точность весового дозирования.

Цель изобретения упрощение конструкции, повышение точности и быстродействия дозирования.

Эта цель достигается тем, что весовая коробка выполнена в виде вращающихся н» полуосях двух емкостей, например четвертьцилиндров, со штырями, жестко закрепленными на торцовых степках и входящими в горизонтальные пазы подвесок силоизмерительного механизма, стянутыми пружинами, а полуоси связаны с подвижными в вертикальном направлении тягами .срез выпол10 ненные в них вертикальные пазы.

В подвесках целесообразно выполнить пазы, в которые входя г дополнительные подвижные управляемые упоры. Это позволяет предохранить датчик контроля паполнения весовой коробки от динамических нагрузок при срабатывании приводов.

Приводные механизмы двустороннего действия могут быть установлены F13 подвесках силоизмерительного механизма и жестко соединены с тягами. Это позголяет уменьшить габариты устройства.

На чертеже изображен предлагаемый дозатор.

Устройство для весового позирования волокнистого материала содержит весовую коробку, выполненную в виде двух четвертьцилиндров 1 и 2, вращающихся на двух полуосях 8, имеющих на ToplIoBhlx стенках четыре штыря 4, соединенных попарно пружинами 5. Штыри 4 подвижны г горизонтальном

545875 направлении в пазах двух подвесок б силоизмерительного механизма 7 (например, коромысла с уравновешивающим грузом, снабженного шторкой) .

Полуоси 8 связаны с подви>кными В всртикальном направлении тягами 8, которые соединены с двумя приводами 9 двустороннего действия. Приводы 9 установлены на подвесках б и сблокированы с датчиком 10 контроля наполнения весовой коробки.

Подвески б снабжены пазами, которые связаны с подви>кными управляемыми упорами 11.

Весовой дозатор работает следующим образом.

При наполнении четверть-цилиндров 1 и 2 волокном до заданного веса силопзмерительный механизм 7 воздействует на датчик 10, который дает команду па срабатывание приводов 9, управляя при этом упорами 11, ко20 торые входят в пазы подвесок б и предохраc I I:I o H 3 ) I pp I I T c, 1 ь н ы Й механизм QT д и н амически с нагрузок при срабатьп)анин приводов 9. Послед??ие тягами 8, выполненными с вертикальными пазами, перемещают полуоси

8 Вертикально вниз. При этом четверть-цилиндры 1 и 2, вращаясь вокруг полуосей с помощью штырей 1, жестко закрепленны; на торцах четверть-цилиндров, растягивают пружины б до момента прохо>кдения полуосями 8 мертвой точки. Затем пру>кина б, сжпЫс!ЯСЬ, Зс!СТВВ 7ЯCт ПОЛУOCII 8 ПЕ1?С.">?СЩса 1>СЯ В пазах T?II 8, Il: CT )C1)TI>-?I>ьч!?н;11)! 1 17 2 резко захлопываются В опрокп??vT01 положе,ши, т. е. !

7po;Icxo7IlT разгрузка волокна пз Весовой коробки. В это Время,?Вгчик контроля поступ,)1CI?Il ВО,?ОКНсl ll" т?ОСЛ „ !)>?ОП!с>10 ПОЗ IП!т?0 даст команду па срабатывание приводов 9.

Приво? 9 тягамн 8 перс!,:е?цает полуос.l o вверх, происходит Воз Вт) ащснпе ч cTI)cI) Tl,-ци- 40

Лнт?>?1)ов В Чеl)130113>ill "Ьт?OP. 1 О 10 >I;C .?Ï" ?IOC 7Е чего с> с. с с)т!>1 В ЯIOT Уl?Г) авл >7c:>?ь!е Упо, ) l>l 1 с, освобо>кдая подвески б. Все устройство возвращается в исходное поло>кение, и цикл повторяется.

Формула изобретения

1. Весовой дозатор преимущественно волокнистого материала, содержащий весовую коробку, силоизмерительный механизм, установленный па подвесках, привод раскрытия и возврата в исходное положение весовой коробки, жестко прикрепленный к тяге и подвеске, датчик контроля наполнения весовой коробки волокном, отличающийся тем, что, с целью упрощения конструкции, повышения точности и быстродействия дозирования, весовая коробка выполнена в виде вращающихся на полуосях двух емкостей, например четверть-цилиндра, со штырями, жестко закрепленными !?а торцовых стенках и входящими в горизонтальные пазы подвесок силоизмерительного механизма, стянутыми пружинами, а полуоси связаны с подви>кными в вертикальном направлении тягами через выполненные в них вертикальные пазы.

2. Дозатор по п. 1, отличающийся тем, что, с целью прс ?охране)п?я датчика контроля наполнения Весовой коробки от динамических нагрузок при срабатывании приводов, в подвесках выполнены пазы, в которые входят дополнительные подвижные управляемые упоры.

3. Дозатор по пп. 1, 2, отличающийс я тем, ITQ, с целью уменьшения габариTo!3 устройства, прн:07?II lå механизмы двустороннего действия установлены па подвесках снлоизмерительного механизма и жестко соединены с тягами.

ИСтОт?КИКИ ИНфОРМаЦИИ, ПРИПЯтЫЕ ВО ВПИмание при экспертизе изобретения:

1. Кожевников С. I-I. и др. Элементы механизмов. M., Госиздат, 1956, с. 727 — 729.

2. Авторское свидетельство СССР

¹ 3!7727, кл. D 01 G 23/Об, 1974 — прототип.

545875

Составитель М. Оолова

Релактор С. Титова

1,о-t с -тоо И. Симкина

Текрел Н. Сметанина

Полн иснос

Тип. Харьк. Фин. пред. «Патент»

Заказ 127 249 Изл. М 439 Тираж 899

ЦНИИПИ Государственного комитета Совета Министров СССР ро делам изобретений и открытий

Москва, К-35, Распекая наб., д. 4 5
