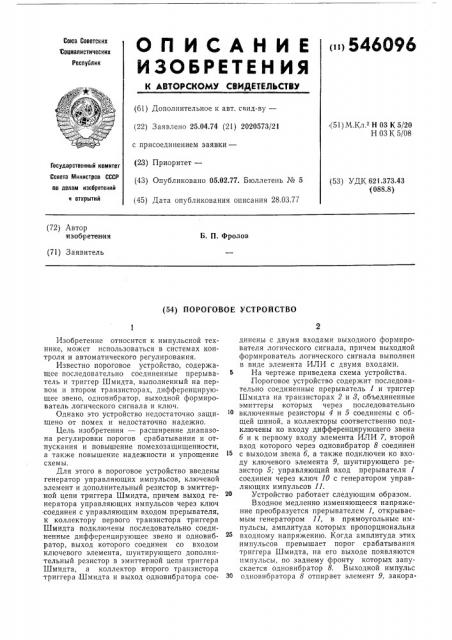

О П И С А H И Е 546О96
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских Социалистических
Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.04.74 (21) 2020573/21 с присоединением заявки— (23) Приоритет— (43) Опубликовано 05.02.77. Бюллетень № 5 (45) Дата опубликования описания 28.03.77 (51) М Кл Н 03 К 5/20
Н ОЗК 5/08
Государственный комитет Совета Министров СССР ло делам изобретений н открытий (53) УДК 621.373.43 (088.8) (72) Автор изобретения
Б. П. Фролов (71) Заявитель (54) ПОРОГОВОЕ УСТРОЙСТВО
Изобретение относится к импульсной технике, может использоваться в системах контроля и автоматического регулирования.
Известно пороговое устройство, содержащее последовательно соединенные прерыватель и триггер Шмидта, выполненный на первом и втором транзисторах, дифференцирующее звено, одновибратор, выходной формирователь логического сигнала и ключ.
Однако это устройство недостаточно защитцено от помех и недостаточно надежно.
Цель изобретения — расширение диапазона регулировки порогов срабатывания и отпускания и повышение помехозащищенности, а также повышение надежности и упрощение схемы.
Для этого в пороговое устройство введены генератор управляющих импульсов, ключевой элемент и дополнительный резистор в эмиттерной цепи триггера Шмидта, причем выход генератора управляющих импульсов через ключ соединен с управляющим входом прерывателя, к коллектору первого транзистора триггера
Шмидта подключены последовательно соединенные дифференцирующее звено и одновибратор, выход которого соединен со входом ключевого элемента, шунтирующего дополнительный резистор в эмиттерной цепи триггера
Шмидта, а коллектор второго транзистора триггера Шмидта и выход одновибратора соединены с двумя входами выходного формирователя логического сигнала, причем выходной формирователь логического сигнала выполнен в виде элемента ИЛИ с двумя входами.
На чертеже приведена схема устройства.
Пороговое устройство содержит последовательно соединенные прерыватель 1 и триггер
Шмидта на транзисторах 2 и 8, объединенные эмиттеры которых через последовательно включенные резисторы 4 и 5 соединены с общей шиной, а коллекторы соответственно подключены ко входу дифференцирующего звена б и к первому входу элемента ИЛИ 7, второй вход которого через одновибратор 8 соединен с выходом звена б, а также подключен ко входу ключевого элемента 9, шунтирующего резистор 5; управляющий вход прерывателя 1 соединен через ключ 10 с генератором управляющих импульсов 11.
Устройство работает следующим образом.
Входное медленно изменяющееся напряжение преобразуется прерывателем 1, открываемым генератором 11, в прямоугольные импульсы, амплитуда которых пропорциональна входному напряжению. Когда амплитуда этих импульсов превышает порог срабатывания триггера Шмидта, на его выходе появляются импульсы, по заднему фронту которых запускается одновибратор 8. Выходной импульс одновибратора 8 отпирает элемент 9, закораФормула изобретения
Составитель А. Степанов
Техред В. Рыбакова
Редактор Б. Федотов
Корректор В. Гутман
Заказ 114/296 Изд. № 426 ттНИтлПтл
Тираж 1054 ираж Подписное
Ц ИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Я-35, Раушская наб., д. 4/5
Тип. Харьк. фил. пред. «Патент» чивающий резистор 5. При этом напряжение срабатывания триггера понижается соответственно отношению сопротивлений резисторов 4 и 5, изменяя которые, можно регулировать порог отпускания триггера. Длительность импульса одновибратора 8 больше длительности импульса генератора 11, поэтому на выходе элемента ИЛИ 7 формируется непрерывный прямоугольный импульс.
Пороговое устройство, содержащее последовательно соединенные прерыватель и триггер Шмидта, выполненный на первом и втором транзисторах, дифференцирующее звено, одновибратор, выходной формирователь логического сигнала и ключ, отлич ающееся тем, что, с целью расширения диапазона регулировки порогов срабатывания и отпускания и повышения помехозащищенности, в схему введены генератор управляющих импульсов, ключевой элемент и дополнительный резистор в эмиттерной цепи триггера Шмидта, причем выход генератора управляющих импульсов через ключ соединен с управляющим входом прерывателя, к коллектору первого транзисто5 ра триггера Шмидта подключены последовательно соединенные дифференцирующее звено и одновибратор, выход которого соединен со входом ключевого элемента, шунтирующего дополнительный резистор в эмиттерной цепи
10 триггера Шмидта, а коллектор второго транзистора триггера Шмидта и выход одновибратора соединены с двумя входами выходного формирователя логического сигнала.
2. Устройство по п. 1, отличающееся
15 тем, что, с целью повышения его надежности и упрощения, выходной формирователь логического сигнала выполнен в виде элемента
ИЛ И с двум я входа м и.
20 Источник информации, принятый во внимание при экспертизе:
1. Патент США № 3585401, кл. 307-290, 19б9.
