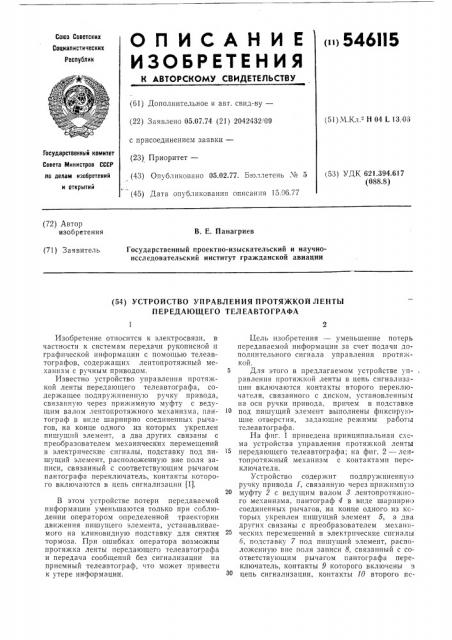

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«» 546ll5

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.07.74 (21) 2042432i09 (51) М.Кл Н 04 1 13,06 с присоединением заявки— (23) Приоритет— (43) Опубликовано 05.02.77. Бюллетень ¹ 5 (45) Дата опубликования описания 15.06.77

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.394.617 (088.8) (72) Автор изобретения

В. Е. Панагриев

Государственный проектно-изыскательский и научноисследовательский институт гражданской авиации (71) Заявитель (54) УСТРОЙСТВО УПРАВЛЕНИЯ ПРОТЯЖКОЙ ЛЕНТЪ|

П ЕРЕДА1ОЩЕГО ТЕЛ ЕАВТОГРАФА

Изобретение относится к электросвязи, в частности к системам передачи рукописной и графической информации с помощью телеавтографов, содержащих лентопротя>кный механизм с ручным приводом.

Известно устройство управления протяжкой ленты передающего телеавтографа, содержащее подпружиненную ручку привода, связанную через прижимную муфту с ведущим валом лентопротяжного механизма, пантограф в виде шарнирно соединенных рычагов, на конце одного из которых укреплен пишущий элемент, а два других связаны с преобразователем механических перемещений в электрические сигналы, подставку под пишущий элемент, расположенную вне поля записи, связанный с соответствующим рычагом пантографа переключатель, контакты которого включаются в цепь сигнализации (1).

В этом устройстве потери передаваемой информации уменьшаются только при соблюдении оператором определенной траектории движения пишущего элемента, устанавливаемого на клиновидную подставку для снятия тормоза. При ошибках оператора возможны протя>кка ленты передающего телеавтографа и передача сообщений без сигнализации на приемный телеавтограф, что может привести к утере информации, Цель изобретения — уменьшение потерь передаваемой информации за счет подачи дополнительного сигнала управления протяжKOA. б Для этого в предлагаемом устройстве управления протяжкой ленты в цепь сигнализации включаются контакты второго переключателя, связанного с диском, установленным на оси ручки привода, причем в подставке под пишущий элемент выполнены фиксиру.ощие отверстия, задающие режимы работы телеавтографа.

На фиг. 1 приведена принципиальная схема устройства управления протяжкой ленты передающего телеавтографа; на фпг. 2 — лентопротя>кный механизм с контактами переключателя.

Устройство содержит подпружиненную ручку привода 1; связанную через прижимную

20 муфту 2 с ведущим валом 8 лентопротяжного механизма, пантограф 4 в виде шарнирно соединенных рычагов, на конце одного пз Ксторых укреплен пишущий элемент 5, а два других связаны с преобразователем механически. ; перемещений в электрические сигналы

6, подставку 7 под пишущий элемент, расположенную вне поля записи 8, связанный с соответствующим рычагом пантографа переключатель, контакты 9 которого включены з цепь сигнализации, контакты 10 второго пе546115 реключателя, связанного с диском 11, установленным на оси 12 ручки привода 1, причем в подставке 7 под пишущий элемент выполнены фиксирующие отверстия И, 14, задающие режимы работы телеавтографа.

Работает устройство следующим образом.

Перед протяжкой ленты оператор передающего телеавтографа ставит пишущий элемент 5 в фиксирующее отверстие 14 подставки 7; при этом соответствующий рычаг пантографа 4 воздействует на переключатель, контакты 9 которого размыкают цепь сигнализации, включают преобразователь б и по линии 15 связи на приемный телеавтограф передается сигнал управления протяжкой. Протяжка ленты на передающем телеавтографе производится нажимом и вращением ручки привода 1. 20

Применение предлагаемого устройства управления протяжкой ленты в передающих телеавтографах с ручным приводом лентопротяжного механизма вместо известных уст- Б ройств позволяет предотвратить протяжку ленты и передачу сообщений без сигнализации об этом на приемный телеавтограф.

Формула изобретения стройство управления протяжкой ленты передающего телеавтографа, содержащее подпружиненную ручку привода, связанную через прижимную муфту с ведущим валом лентопротяжного механизма, пантограф, в виде шарнирно соединенных рычагов, на конце одного из которых укреплен пишущий элемент, а два других связаны с преобразователем механических перемещений в электрические сигналы, подставку под пишущий элемент, расположенную вне поля записи, связанный с соответствующим рычагом пантографа переключатель, контакты которого включаются в цепь сигнализации, о т л и ч а ю щ е е с я тем, что, с целью уменьшения потерь передаваемой информации за счет подачи дополнительного сигнала управления протяжкой, в цепь сигнализации включаются контакты второго переключателя, связанного с диском, установленным на оси ручки привода, причем в подставке под пишущий элемент выполнены фиксирующие отверстия, задающие режимы работы телеавтографа.

Источник информации, принятый во внимание при экспертизе:

1. Патент США Л 2618704, кл. 178-18, 1952.
