Реферат

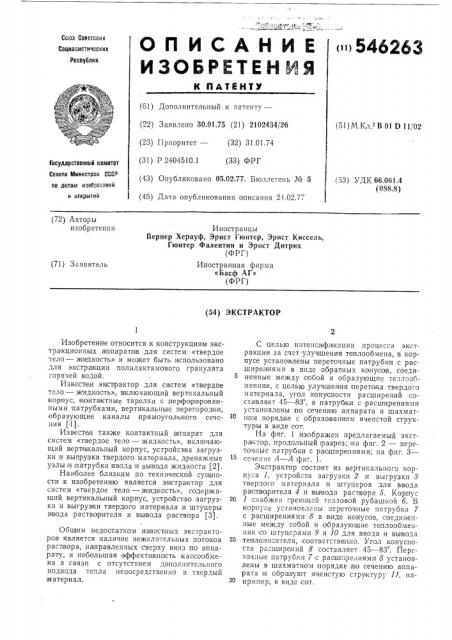

Сааз Советских

Сапналнстнческик

Республик ОП ИСАНИЕ изоьеитения

К ПАТЕНТУ

Iii>546263 (б1) Дополнительный к патенту— (22) Заявлено 30.01.75 (21) 2102434/26 (23) Приоритет — (32) 31.01.74 (31) P 2404510.1 (33) ФРГ (43) Опубликовано 05.02.77. Бюллетень № 5 (45) Дата опубликования описания 24.02.77 (51)М.Кл.2 В 01 D 11/02

Госуднрственный комитет

Совете Министров СССР (53) УДК 66,061.4 (088.8) по делам изабратанкй и открытий (72) Авторы изобретения

Иностранцы

Вернер Херауф, Эрнст Гюнтер, Эрнст Киссель, Гюнтер Фалентин и Эрнст Дитрих (ФРГ) Иностранная фирма

«Басф АГ» (ФРГ) (71) Заявитель (54) ЭКСТРАКТОР

Изобретение относится к конструкциям экстракционных аппаратов для систем «твердое тело — ж и дкость» и может быть использовано для экстра кции полилактамового гранулята горячей водой.

Известен эист рактор для систем «твердое тело — жидкость», включающий вертикальный корпус, контактные тарелки с лерфо рированными патрубками, вертикальные перегородки, образующие каналы прямоугольного сечения (1).

Известен также контактный а ппарат для систем «твердое тело — жидкость», включающий вертикальный корпус, устройснва загрузки и выгрузки твердого материала, дренажные узлы m патрубки ввода и вьивода жидкости (2).

Наиболее близким по технической сущности IK изобретению является э астрактор для систем «твердое тело — жид кость», содержащий вертикальный корпус, устройство загрузки и выгрузки твердого материала .и штуцеры ввода растворителя и вьгвода раствора (3).

Обпсим .недостатком и зве стных экстракторов является наличие нежелательных потоков раствора, направленных сверху вниз по аппарату, и небольшая эффективность массообмена в связи с отсутствием дополнительного подвода тепла непосредственно в твердый материал.

С целью интенсификации .процесса экстракции за счет улучшения те плообмена, в корпусе установлены переточные патрубков с расширен иями в виде обраоаных конусов, соединенные .между с обой и образующие теплообменник, с целью улучшения перетока твердого материала, угол конусности расширений составляет 45 — 83, а патрубки с расширениями установлены по сечению аппарата в шахматном порядке с образованием ячеистой структуры в виде сот.

На фиг. 1 изображен предлагаемый экстраитор, продольный разрез; на фиг. 2 — переточные патрубки с расширениями; на фиг. 3— сечение Л вЂ” А фиг. 1.

Экстрактор состоит из вертикального корпуса 1, устройств загрузки 2 .и выгрузки 8 твердого материала и штуцеров для ввода растворителя 4 и вьгвода раствора 5. Корпус

20 1 снабжен греющей тепловой рубашкой 6. В корпусе установлены переточпые патрубки 7 с расширениями 8 в виде конусов, соединенные между собой и образующие таплообменник со шгуцерами 9 и 10 для ввода и вывода теплоносителя, соответственно. Угол конусности расширений 8 составляет 45 — 83 . Персточлые патрубки 7 с раапгнрениями 8 установлены в шахматном порядке ло сечению аппарата ia обра зуют ячеистую структуру 11, наЗО пр.имер, в виде,сот.

546263

Для улучшения трплообмена IB корпусе 1 возможна устанозка нескольких ячеистых структур 11, т. е..нвсколько дополнительных таплообменников.

Экатрактор работает,следующим образом.

Твердый материал подается через загрузо чное уст рой ство 2 в корпус 1 и выгружается через у стройство 8. П ротивотоком твердому материалу по ипуцеру 4 подается горячий растворитель, который зкстрапирует ценные комооненты,из твердого материала и в ваде раствора выводится из экстрактора по штуцеру 5.

Для ул(учшения маосообмена путем подогрева растворителя и полученной, пульпы служат как наружная:рчбашка б, так и встроенные внутрь твплоабманники .из;переточных IIBтрубников 7. Твердый материал и растворитель, проходя через эти патрубии значительно подопрвваются и не теряют своей активности.

Формула изобретения

1. Экстракто р для систем «твердое тело— жидкость», содержащий вертикальный корпус, устройства загрузки и выгрузки твердого материала, и штуцеры ввода растворителя и вывода, раствора, о т л,и ч а ю шийся тем. что, с целью интенсификации процесса экстракции за счет улучшения теплообмена, в корпусе установлены переточные патрубкн с расширениями в виде обратных конусов, соединенные между собой и образующие теплообменник.

2. Экстрактор по п. 1, о т л и ч а ю щ и и " я тем, что,,с целью улучшения перетока твердого материала, угол конуоности расширений соста вляет 45 — 83 .

3. Экстрактор по,пп. 1 — 2, о тл и ч а ющи и с я тем, что па трубки с расширениями установлены ао сечению аппарата в шахматном порядке ic об разаванием ячеистой структуры в,виде сот.

Источники информации, использованные при экспертизе изобретения:

1, Патент Франции Мо 1583103, кл. В 01 D

11/ОО, 17.10.69 г.

2. Патент США № 324561, кл. 12746

05.04.66 г.

3. Патент ФРГ № 1294344, кл. 12с, 1

08.05.69 г.

Конвенционный приоритет установить от

31.01.1974 г. согласно пар вой заявке

¹ P 2404510.1, поданной в Патентное Ведомспво ФРГ.

546263

A-A
