пц 546470

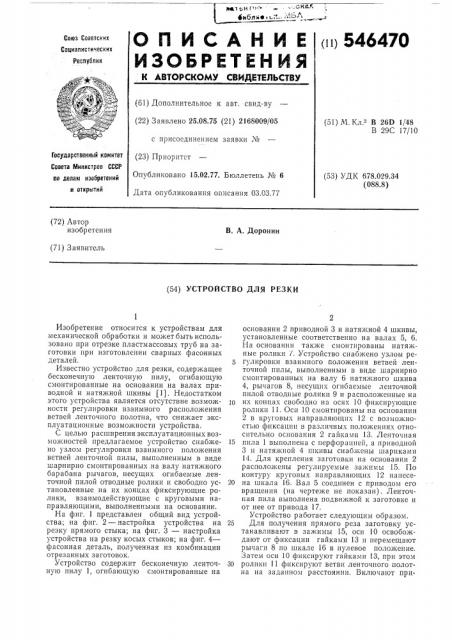

ОП ИСА НИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Сопиалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 25.08.75 (21) 2168009/05 с присоединением заявки № (23) Приоритет
Опубликовано 15.02.77. Бюллетень № 6
Дата опубликования описания 03.03.77 (51) М. Кл В 26D 1/48
В 29С 17/10
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 678.029.34 (088.8) (72) Автор изобретения
В. А. Доронин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕЗКИ
Изобретение относится к устройствам для механической обработки и может быть использовано при отрезке пластмассовых труб на заготовки при изготовлении сварных фасонных деталей.
Известно устройство для резки, содержащее бесконечную ленточную пилу, огибающую смонтированные на основании на валах приводной и натяжной шкивы (1). Недостатком этого устройства является отсутствие возможности регулировки взаимного расположения ветвей ленточного полотна, что снижает эксплуатационные возможности устройства.
С целью расширения эксплуатационных возможностей предлагаемое устройство снабжено узлом регулировки взаимного положения ветвей ленточной пилы, выполненным в виде шарнирно смонтированных на валу натяжного барабана рычагов, несущих огибаемые ленточной пилой отводные ролики и свободно установленные на их концах фиксирующие ролики, взаимодействующие с круговыми направляющими, выполненными на основании.
На фиг. 1 представлен общий вид устройства; на фиг. 2 — настройка устройства на резку прямого стыка; на фиг. 3 — настройка устройства на резку косых стыков; на фиг. 4— фасонная деталь, полученная из комбинации отрезанных заготовок.
Устройство содержит бесконечную ленточную пилу 1, огибающую смонтированные на основании 2 приводной 3 и натяжной 4 шкивы, установленные соответственно на валах 5, 6.
На основании также смонтированы натяжные ролики /. Устройство снабжено узлом регулировки взаимного положения ветвей ленточной пилы, выполненным в виде шарнирно смонтированных на валу 6 натяокного шкива
4, рычагов 8, несущих огибаемые ленточной пилой отводные ролики 9 и расположенные на
1о их концах свободно на осях 10 фиксирующие ролики 11. Осп 10 смонтированы на основании
2 в круговых направляющих 12 с возможностью фиксации в различных положениях относительно основания 2 гайками 13. Ленточная
15 пила 1 выполнена с перфорацией, а приводной
3 и натяжной 4 шкивы снабжены шариками
14. Для крепления заготовки на основании 2 расположены регулируемые зажимы 15. По контуру круговых направляющих 12 нанесе20 на шкала 16. Вал 5 соединен с приводом его вращения (на чертеже не показан) . Ленточная пила выполнена подвижной к заготовке и от нее от привода 17.
Устройство работает следующим образом.
25 Для получения прямого реза заготовку устанавливают в зажимы 15, оси 10 освобождают от фиксации гайками 13 и перемещают рычаги 8 по шкале 16 в нулевое положение.
Затем оси 10 фиксируют гайками 13, при этом
ЗО ролики 11 фиксируют ветви ленточного полотна на заданном расстоянии. Включают при3 вод вращения приводного шкива 3 и привод 17 поступательного перемещения ленточного полотна, при этом полимерная стружка, попадающая в зазор между ветвями полотна, играет роль смазки. Для перестройки на резку под углом рычаги 8 переводят по шкале 16 в требуемое положение, а затем фиксируют, после чего производят резку.
Предложенное устройство позволяет за один установ при резке под углом получать сразу три заготовки. Перестройка на прямой рез осуществляется при малых затратах времени.
4 рованные на основании на валах приводной и натяжной шкивы, отличающееся тем, что, с целью расширения эксплуатационных возможностей, устройство снабжено узлом ре5 гулировки взаимного положения ветвей ленточной пилы, выполненным в виде шарнирно смонтированных на валу натяжного барабана рычагов, несущих огибаемые ленточный пилой отводные ролики и свободно установ10 ленные на их концах фиксирующие ролики, взаимодействующие с круговыми направляющими, выполненными на основании.
Формула изобретения
Устройство для резки, содержащее бесконечную ленточную пилу, огибающую смонти15 Источники информации, принятые во внимание при экспертизе:
1. Авторское свидетельство Мо 205678, кл, В 26D 1/46, 1966.
