Реферат



ag ke ч . а

546669

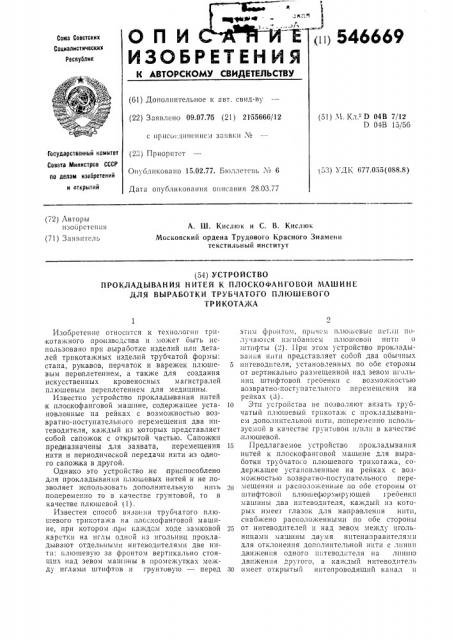

Союз Советских

Социалистических

Реслтблик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВХДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заяг!лено 09.07.715 (21) 2155666/12 (51) М. Кл.- зD 04В 7/12

D 04B 15/56 с присоединением заявки Хе

Государственный комитет

Совета Министров СССР (23) Приоритет

Ои,бликоваио 15.02.77. Бюллетень Xii 6 (53) УДК 677.055(088.8) по делам изобретений и открытий

Дата опубликования описания 28.03.77 (72) Авторы изобрстени!! (71) Заяв1ггель

А. Ш. Кислюк и С. В. Кислюк

Московский ордена Трудового Красного Знамени текстильный институт (54) УСТРОЙСТВО

ПРОКЛАДЫВАНИЯ HHTEA К ПЛОСКОФАНГОВОЙ МАШИНЕ

ДЛЯ ВЫРАБОТКИ ТРУБЧАТОГО ПЛ1ОШЕВОГО

ТР И КОТА7КА

Изооретеиие относится к технологии трикотажного производспва и может быть использовано при выработке изделий или деталей трикотажных изделий трубчатой формы: стана, рукавов, перчаток и варежек плюшевым переплетением, а также для создания искусственных кровеносных магистралей плюшевым переплетением для медицины.

Известно устройство проклады1ват!ия нитей ,к плоскофанговой машине, содержащее установленные иа рейках с возможностью возвратно-поступательного перемещения два нитеводителя, каждый из которых представляет собой сапожок с открытой частью. Сапожки предназначены для захвата, перемещения нити и периодической передачи нити из одного сапож!ка в другой.

Однако это устройство .не приспособлено для прокладывания плюшевых нитей и не позволяет использовать дополнительную нигь попеременно то в качестве Ip) Hòo âoé, то в качестве плюшевой (1).

Известен способ вязам ия трубчатого плюшевого трикотажа на плсскофанговой машине, при котором прн каждом ходе замковой каретки на иглы одной из игольниц прокладываloT отдельHblми нитеводптелями две Hèти: !!люшевую за фронтом вертикально стоящих над зевом машины в промежутках между иглами штифтов и грунтовую — перед этим фро:!ТО 1, пр!! !ем плlоп!евые пеT.ill no:ló ÷àIo Ioÿ изгиоанием плюшевой нити о шти!рты (2). 11ри этом устройст!во прокладывая! я HiiTII представляет собой два обычных

5 нитеводителя, установленных по обе стороны от вертикально размещенной над зевом игольниц штифтовой гребенки с возможностью возвратно-поступательного перемещения на репках (3) .

10 -!ти усгройства не позволяют вязать трубчатый плюшевый трикотаж с прокладыванием дополнительной нити, попеременно используемой в качестве групfUBoll и/или в качестве ,пл юшевой.

15 Г1редлагаемое устройство прокладывания нитей к .плоскофанговой машине для выработки трубчатого плюшевого трико гажа, содержащее установленные на рейках с возможностью возвратно-поступательного переъ!ещения:il расположеннь!е Ilo 008 cTopoHbi QT штифтовой г!.!!ошефорз!арф!още!! гребенки машины два нитеводителя, каждый из которых имеет глазок для направления нити, снабжено расположенными по оое сторон!!

25 от нитеводителей и над зевом между иго ilницами малины двумя нитенаправителями для отклонения дополнительной нити с линии движения одного питеводителя на лиишо движения другого, а каждый нитеводитель

30 имеет открытый нитопроводящи!! канал ll

546669 крючок для направления в него дополнительной нити.

Устройс пво позволяет вырабатывать на плоскофанговой машине трубчатый плющ из грунтовых и плюшевых нитей различного рода волокна и разной толщины.

На фиг. 1 приведена схема расположения на машине деталей предлагаемого устройства, вид сверху; на фиг. 2 показан йитеводитель новой конструкции; на фиг. 3 и 4 изобра>кен момент проникновения носика нитенаправителя между нитеводом и нитью; на фиг. 5 — захват нити незамкнутым нитепроводящим каналом принимающего ните водителя.

Между задней 1 и передней 2 игольницами расположена ш ифтовая гребенка с вертикальными штифтами 3, за которыми установлен с возможно стью перемещения вдоль зева игольниц задний нитеводитель 4, имеющий кроме от верстия для основной нити 5, незамкнутый нитепроводящий канал 6 и крючок 7 для дополнительной нити 8.

Передний нитеводитель 9, установленный перед штифтами 3 с возможностью перемещения вдоль зева игольниц, имеет кроме отверстия для основной нити 10, незамкнутый нитепро водящий канал 11 и крючок 12 для дополнительной нити 8. С права ог заправленного участка игольниц установлен вдоль зева игольниц правый нитенаправптель 13, представляющий собой проволочный контур.

Г!равый нитенапра витель 13 имеет носик 14 и фиксац ионные,изгибы 15.

Установленный слева от заправленного участка игольниц вдоль зева игольниц левый направитель 16 конструктивно аналогичен нитенаправителю 13 и имеет .носик 17 и фиксационные изгибы 18. При изменении заправочной ширины нитенаправители следует сдвигать вдоль зева. 40

Предлагаемое устройство работает следующим образом.

При движении каретки вправо работают, например, иглы задней игольницы 1. Задний 45 нитеводитель 4 прокладывает заправленную в его отверстие нить 5 и перекинутую через крючок 7, заправленную в незамкнутый канал

6 нить 8 на иглы перед фронтом вертикальных штифтов 3, при этом образуются петли грунта. Передний нитеводитель 9 прокладывает заправленную в его отверстие нить 10 на иглы за штифтами 3, При дальнейшем опускании игл нить 10, огибая штифты 3, образует петли плюша.

По окончании вязания при дальнейшем движении каретки вправо, носик 14 нитенаправителя 13 проникает между нптеводителем 4 и нитью 8 (фиг. 3), расширяет образо,ванную из нити 8 петлю и отклоняет ее от бо плоскости Б — Б, в которой движется нитеводитель 4, в плоскость А — А движения нитеводителя 9. Затем расширенная отклоненная петля соскакивает в изгибы 15 нитенаправителя 13 и фиксируется там (фиг. 4) одно- 65

4 временно соскользнув с крючка 7 нитеводителя 4.

При начале движения каретки влево нитеводитель 4 освобо>кдается от нити 8, а нитеводитель 9 захватывает ее с нитенаправителя 13 своим незамкнутым каналом 11 и крючком 12 (фиг. 5).

При дальнейшем дви>кении каретки влево вяжут иглы передней игольницы 2. Нитеводитель 9 прокладывает заправленную в него отверстие нить 10 и заправленную в его незамкнутый канал 11 перекинутую через крючок 12 нить 8 на иглы иеред штифтами 3.

Нитеводитель 4 прокладывает заправленную в его отверстие нить 5 на иглы за штифтами. При дальнейшем опускании иглы нити

8 и 10 образуют петли грунта, а нить 5, отгибая штифты 3, образует петли плюша.

Затем, .при .подходе каретки к крайнему левому положению, происходит передача нити

8 из незамкнутого канала 11 нитеводителя 9 в незамкнутый канал 6 нитеводителя 4 посредством нитенаправителя 6 по тому же принципу, как и в описанной передаче из нитеводителя 4 в нитеводитель 9. Особенность нитепередачи со стороны обратной .подачи нити заключается в необходимости отклонения,передающего нитеводителя в его крайнем левом .положении от оси А — А с целью сбрасывания нити 8 с его крючка 12, а также подъема штифтовой гребенки с тем, чтобы нить 8 могла перескочить за штифты 3.

Если нужно чтобы нить 8 образовывала все время не петли грунта, а петли плюша, достаточно, чтобы прп движении каретки влево работали иглы задней игольницы 1, а вправо — передней игольницы 2.

Формула изобретения

Устройство прокладывания нитей к плоскофанговой машине для выработки трубчатого плюшевого трикотажа, содержащее установленные на рейках с возможностью возвратно-поступательного перемещения и расположенные по оое стороны от штифтовой плюшеформирующей гребенки машины два нитеводителя, каждый из которых имеет глазок для направления нити, о т л и ч а ю щ е ес я тем, что, с целью обеспечения вязания трубчатого плюшевого трикота>ка с прокладыванием дополнительной нити, попеременно используемой в качестве грунтовой и/или в качестве плюшевой, оно снабжено расположенными по обе стороны от нитеводителей ,и над зевом между игольницами машины двумя нитенаправителями для отклонения дополнительной нити с линии движения одного нитеводителя на линию движения другого, а каждый нитеводитель имеет открытый нитепроводящий канал и крючок для направления в него дополнительной нити.

Источники информации, принятые во внимание .при экспертизе:

1. Авторское свидетельство СССР

¹ 169732, М. Кл. D 04B 15/56, 1964.

546669

2. Авторское свидетельство СССР

¹ 366234, М. Кл. D 04В 1/02, 1971 (прототип).

3. «Фанговые и оборотные машины и технология верхнего трикотажа», В. Н. Есипенко и Д. М. Погемкина, М., 1958, с. 98 — 99, рис. 66.
