Зуб рабочего органа землеройной машины

Зуб рабочего органа землеройной машины

Иллюстрации

Показать все

Реферат



".с.

> ",т

1 ч лк,, .

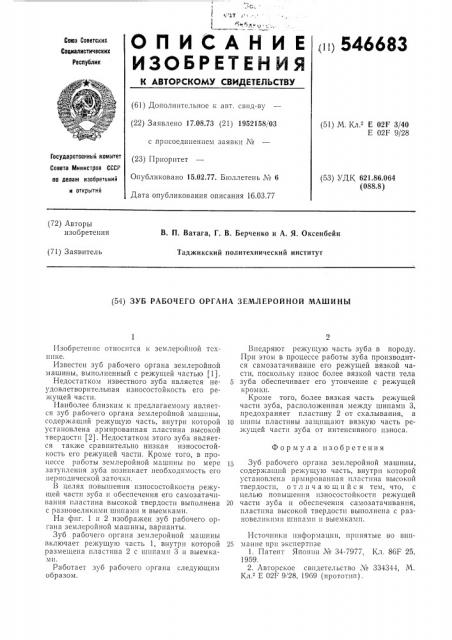

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ппп 546683

Союз Советски»

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 17,08.73 (21) 1952158/03 (51) М. Кл.з Е 02F 3/40

Е 02F 9/28 с присоединением заявки ¹

Совета Министров СССР по делам изобретений

Опубликовано 15.02.77. Бюллетень № 6

Дата опубликования описания 16.03.77 (53) УДК 621.86.064 (088.8) и открытий (72) Авторы изобретения

В. П. Ватага, Г. В. Берченко и А. Я. Оксенбейн (71) Заявитель

Таджикский политехнический институт (54) ЗУБ РАБОЧЕГО ОРГАНА ЗЕМЛЕРОЙНОЙ МАШИНЫ

Формула изобретения

ГосУдаРственный комитет (23) Приоритет

Изобретение относится к землеройиой технике.

Известен зуб рабочего органа землеройной машины, выполненный с режущей частью (1).

Недостатком известного зуба является неудовлетворительная износостойкость его режущей части.

Наиболее близким к предлагаемому является зуб рабочего органа землеройной машины, содержащий режущую часть, внутри которой установлена армированная пластина высокой твердости (2). Недостатком этого зуба является также сравнительно низкая износостойкость его режущей части. Кроме того, в процессе работы землеройной машины по мере затупления зуба возникает необходимость его периодической заточки.

В целях повышения износостойкости режущей части зуба и обеспечения его самозатачивания пластина высокой твердости выполнена с разновеликими шипами и выемками.

На фиг. 1 и 2 изображен зуб рабочего органа землеройной машины, варианты.

Зуб рабочего органа землеройной машины включает режущую часть 1, внутри которой размещена пластина 2 с шипами 3 и выемками.

Работает зуб рабочего органа следующим образом.

Внедряют режущую часть зуба в породу.

При этом в процессе работы зуба производится самозатачпванпе его режущей вязкой части, поскольку износ более вязкой части тела

5 зуба обеспечивает его утончение с режущей кром ки.

Кроме того, более вязкая часть режущей части зуба, расположенная между шипами 3, предохраняет пластину 2 от скалывания, а

10 шипы пластины защищают вязкую часть режущей части зуба от интенсивного износа.

Зуб рабочего органа землеройной машины, содержащий режущую часть, внутри которой установлена армированная пластина высокой твердости, отличающийся тем, что, с целью повышения износостой кости режущей

20 части зуба п обеспечения самозатачивания, пластина высокой твердости выполнена с разновеликими шипами и выемками.

Источники информации, принятые во вии25 мание ири экспертизе

1. Патент Японии ¹ 34-7977, Кл. 86F 25, 1959.

2. Авторское свидетельство ¹ 334344, М.

Кл. Е 02F 9. 28, 1969 (прототип).

546683

А — A

Риг. 7

Уиг. 2
