Пневматический повторитель

Пневматический повторитель

Иллюстрации

Показать все

Реферат



1CEC0Y) gyp

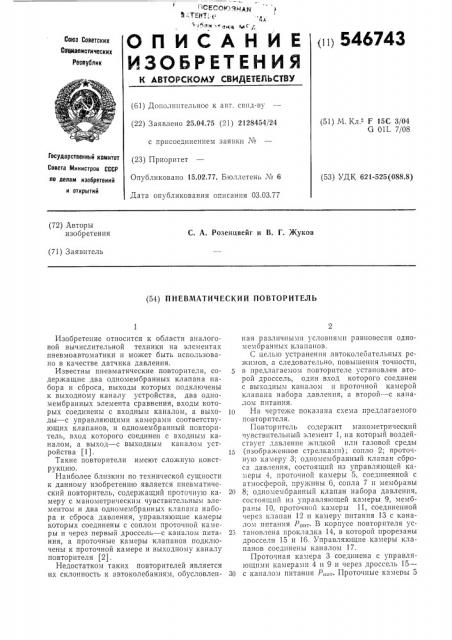

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

00 546743

Сыз Советских

Соииалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 25.04.75 (21) 2128454/24 с присоединением заявки i¹ (23) Приоритет

Опубликовано 15.02.77. Бюллетень ¹ G

Дата опубликования описания 03.03.77 (51) М. Кл. - F 15С 3/04

G 011 7/08

Государственный комитет

Совета Министров СССР (53) УДК G21-525(088.8) ло делам изобретений и открытий (72) Авторы изобретения

С. А. Розенцвейг и В. Г. Жуков (71) Заявитель (54) ПНЕВМАТИЧЕСКИЙ ПОВТОРИТЕЛЬ

Изобретение относится к области аналоговой вычислительной техники на элементах пневмоавтоматики и может быть использовано в качестве датчика давления.

Известны пневматические повторители, содержащие два одномембранных клапана набора и сброса, выходы которых подключены к выходному каналу устройства, два одномембранных элемента сравнения, входы которых соединены с входным каналом, а выходы — с управляющими камерами соответствующих клапанов, и одномембранный повторитель, вход которого соединен с входным каналом, а выход — с выходным каналом устройства (1).

Такие повторители имеют сложнуio конструкцию.

Наиболее близким по технической сущности к данному изобретению является пневматический повторитель, содержащий проточную камеру с манометрическим чувствительным элементом и два одномембранных клапана набора и сброса давления, управляющие камеры которых соединены с соплом проточной камеры и через первый дроссель — с каналом питания, а проточные камеры клапанов подключены к проточной камере и выходному каналу повторителя (2).

Недостатком таких повторителей является их склонность к автоколебаниям, обусловленная различнымп условиями равновесия одномембранных клапанов.

С целью устранения автоколеоатсльных режимов, а следовательно, повышения точности, в предлагаемом повторителе установлен второй дроссель, один вход которого соединен с выходным каналом и проточной камерой клапана набора давления, а второй — с капалом питания.

10 На чертеже показана схема предлагаемого повторителя.

Повторитель содержит манометрическпй чувствительньш элемент 1, на который воздействует давление жидкой пли газовой среды

15 (изображенное стрелками); сопло 2; проточную камеру 3; одномембранный клапан сброса давления, состоящий из управляющей камеры 4, проточной камеры 5, соединенной с атмосферой, пружины 6, сопла 7 и мембраны

20 8; одномембранный клапан набора давления, состоящий из управляющей камеры 9, мембраны 10, проточной камеры 11, соединенной черсз клапан 12 и камеру питания 13 с каналом питания Р„„,. В корпусе повторителя ус25 тановлена прокладка 14, в которой прорезаны дроссели 15 и 16. Управляющие камеры клапанов соединены каналом 17.

Проточная камера 3 соединена с управляющими камерами 4 и 9 и через дроссель 15—

30 с каналом питания P„„,. Проточные камеры 5

546743

Составитель О. Гудкова

Текрсд T. Гревцова

Редактор Н. Каменская

Корректор Л. Орлова

Заказ 327/14 Изд. ¹ 197 Тираж 909 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 и 11 соединены с выходным каналом Р„„. и с проточной камерой 3. Выходной канал через дроссель 16 соединен с каналом питания

Рпнт

Повторитель работает следующим образом.

При возрастании входного давления манометрический чувствительный элемент 1 прикрывает сопло 2, давление в канале 17 возрастает, открывается клапан набора давления и происходит интенсивный приток воздуха в выходной канал Р„,, При уменьшении давления на входе сопло

2 приоткрывается, давление в канале 17 падает, приоткрывается сопло 7 и происходит интенсивный сброс воздуха из выходного канала Р„,, в атмосферу.

В установившемся режиме клапан набора давления закрыт, подпитка выходного канала осуществляется с помощью дросселя 16 и давление на выходе Р„,, остается постоянным и равным давлению на входе.

Технико-экономический эффект от внедрения предложенного повторителя заключается в устранении автоколебаний и уменьшении основной погрешности до 5 мм вод. ст.

Формула изобретения

5 Пневматический повторитель, содержас ий проточную камеру с манометрическим чувствительным элементом и два одномембранных клапана набора и сброса давления, управляющие камеры которых соединены с соплом

10 проточной камеры и через первый дроссель— с каналом питания, а проточные камеры клапанов подключены к проточной камере и к выходному каналу, отличающийся тем, что, с целью повышения точности повторите15 ля, в нем установлен второй дроссель, один вход которого соединен с выходным каналом и проточной камерой клапана набора давления, а второй — с каналом питания.

Источники информации, принятые во вни20 мание при экспертизе:

1. Авторское свидетельство СССР № 269616, M. Кл. G 06(2 5/00, 1970.

2. УСЭППА, каталог, ЦНИИТ)КПприборостроения, М., 1968 r., рис. 2, стр. 12.
