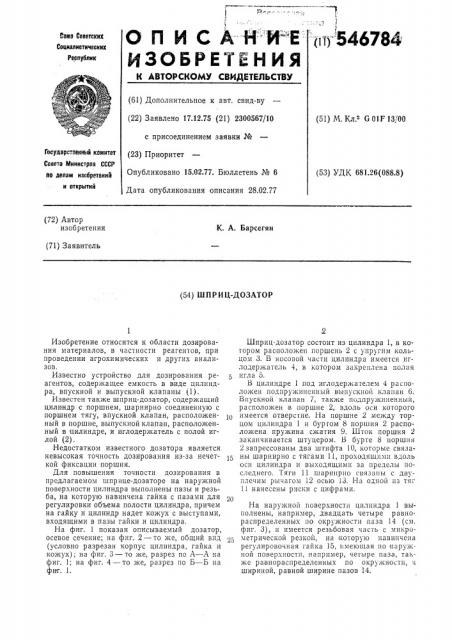

О П И С А -Н: И"Е (11Г546784

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со1ов Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 17.12.75 (21) 2300567/10 с присоединением заявки № (23) Приоритет

Опубликовано 15.02.77. Бюллетень № 6

Дата опубликования описания 28.02.77 (51) М. Кл.з С 01F13/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 681.26(088.8) (72) Автор изобретения

К. А. Барсегян (71) Заявитель (54) ШПРИЦ-ДОЗАТОР

Изобретение относится к области дозирования материалов, в частности реагентов, при проведении агрохимических и других анализов.

Известно устройство для дозирования реагентов, содержащее емкость в виде цилиндра, впускной и выпускной клапаны (1).

Известен также шприц-дозатор, содержащий цилиндр с поршнем, шарнирно соединенную с поршнем тягу, впускной клапан, расположенный в поршне, выпускной клапан, расположенный в цилиндре, и иглодержатель с полой иглой (2).

Недостатком известного дозатора является невысокая точность дозирования из-за нечеткой фиксации поршня.

Для повышения точности дозирования в предлагаемом шприце-дозаторе на наружной поверхности цилиндра выполнены пазы и резьба, на которую навинчена гайка с пазами для регулировки объема полости цилиндра, причем на гайку и цилиндр надет кожух с выступами, входящими в пазы гайки и цилиндра.

На фиг. 1 показан описываемый дозатор, осевое сечение; на фиг. 2 — то же, общий вид (условно разрезан корпус цилиндра, гайка и кожух); на фиг. 3 — то же, разрез по Л вЂ” Л на фиг. 1; на фиг. 4 — то же, разрез по Б — Б на фиг. 1.

Шприц-дозатор состоит из цилиндра 1, в котором расположен поршень 2 с упругим, кольцом 3. В носовой части цилиндра имеется иглодержатель 4, в котором закреплена полая

В цилиндре 1 под иглодержателем 4 расположен подпружиненный выпускной клапан 6.

Впускной клапан 7, также подпружиненный, расположен в поршне 2, вдоль оси которого имеется отверстие. На поршне 2 между торцом цилиндра 1 и буртом 8 поршня 2 расположена пружина сжатия 9. Шток поршня 2 заканчивается штуцером. В бурте 8 поршня

2запрессованы два штифта 10, которые связаны шарнирно с тягами 11, проходящими вдоль оси цилиндра и выходящими за пределы последнего. Тяги 11 шарнирно сьяза ы с двуплечим рычагом 12 осью 13. На одной пз тяг

11 нане ены риски с цифрами.

На наружной поверхности цилиндра 1 выполнены, например, двадцать четыре равнораспределенных по окружности паза 14 (см. фиг. 3), и имеется резьбовая часть с микро25 метрической p83IiOII, H2 IIOTop) Io навинчена регулировочная гайка 15, имеющая по наружной поверхности, например, четыре паза, также равнораспределенных по окружности, ч шириной, равной ширине пазов 14.

546784

1-1а гайку 15 и на нару кную поверхность цилиндра 1 надет кожух 16, имеющий, например, четыре выступа, которые входят в пазы гайки 15 и цилиндра 1.

На наружной поверхности кожуха 16 выполнены риски 17 по количеству пазов 14 цилиндра 1 и соответственно нанесены цифры.

Количество пазов 14 на наружной поверхности цилиндра 1 выполняется, исходя из требования точности установки дозы.

Во время работы (на штуцерное окончание поршня 2 надет гибкий патрубок, связанный с рсзервуаром с лекарством или дозируемым раствором, и система заполнена жидкостью) шприц-дозатор бсрут в руку и нажатием на рычаг 12 приводят в действие поршень 2. При этом рычаг 12 проворачивается вокруг оси 13, а его вторые плечи подтягивают тяги 11, и поршень 2, сжимая пружину сжатия 9, вводится ио внутреннюю полость цилиндра 1 до упора. Давлением, развиваемым поршнем 2, открывается выпускной клапан 6, и жидкость из полости цилиндра выпрыскивастся. При освобождеш и рычага 12 поршень 2поддействием пружины сжатия 9 возвращается в исходное положение, При этом вакуум, образуемый под поршнем 2, открывает впускной клапан 7, и в полость между днищем цилиндра 1 и поршнем 2 поступает жидкость.

Установка дозы производится следующим образом: кожух 16 выводится из пазов 14 и вращается либо в одну, либо в другую сторону, при этом вращается регулировочная гайка 15, откручивается — увеличивается доза, закручивается — уменьшается, Доза устанавливается по делениям рисок на тяге 11 и кожухе 16.

После установки дозы кожух 16 вновь вводится в зацепление с цилиндром 1 и тем самым происходит фиксация регулировочной

1О гайки 15 относительно поршня 2.

Формула изобретения

Шприц-дозатор, содержащий цилиндр с

1,; поршнем, шарнирно соединенную с поршнем тягу, впускной клапан, расположенный в поршне, выпускной клапан, расположенный в цилиндре, и иглодержгтель с полой иглой, отл и ч а ю шийся тем, что, с целью повышения точности дозирования, на наружной поверхности цилиндра выполнены пазы и резьба, на которую навинчена гайка с пазами для регулировки объема полости цилиндра, причем на гайку и цилиндр надет кожух с выступами, входящими в пазы гайки и цилиндра.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3715177, кл. 25 — 253, 1972.

2, Патент Англии ¹ 939896, кл. 103 (1), 1970.

646784

A -А

Риа. 4
