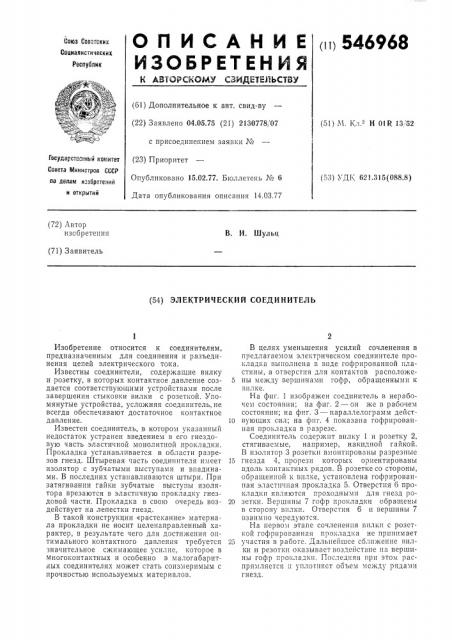

О П И С А H И Е (и) 546968

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОюз Советских

Социалистннескик

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 04.05.75 (21) 2130778, 07 с присоединением заявки г е (23) Приоритет

Опубликовано 15.02.77. Бюллетень Ао 6

Дата опубликования описания 14.03.77 (51) М. К. 2 Н 01К 13, 52

Гасударственный комитет

Совета Министров СССР по делам наобретений и открытий (53) УДЫ 621.315(088.8) (72) Автор изобретения

В. И. Шульц (71) Заявитель (54) ЭЛЕКТРИЧЕСКИИ СОЕДИНИТЕЛЬ

Изобретение относится к соединителям, предназначенным для соединения и разъединения цепей электрического тока.

Известны соединители, содержащие вилку и розетку, в которых контактное давление создается соответствующими устройствами после завершения стыковки вилки с розеткой. Упомянутые устройства, усложняя соединитель, не всегда обеспечивают достаточное контактное давление.

Известен соединитель, в котором указанный недостаток устранен введением в его гнездовую часть эластичной монолитной прокладки.

Прокладка устанавливается в области разрезов гнезд. Штыревая часть соединителя имеет изолятор с зубчатыми выступами и впадинами. В последних устанавливаются штыри. При затягивании гайки зубчатые выступы изолятора врезаются в эластичную прокладку гнездовой части. Прокладка в свою очередь воздействует на лепестки гнезд.

В такой конструкции «растекание» материала прокладки не носит целенаправленный характер, в результате чего для достижения оптимального контактного давления требуется значительное сжимающее усилие, которое в многоконтактных и особенно в малогабаритnbIx соединителях может стать соизмеримым с прочностью используемых материалов.

В целях уменьшения усилий сочленения в предлагаемом электрическом соединителе прокладка выполнена в виде гофрированной пластины, а отверстия для контактов расположе5 ны между вершинами гофр, обращенными к вилке.

На фиг. 1 изображен соединитель в нерабочем состоянии; на фиг. 2 — он же в рабочем состоянии; на фпг. 3 — параллелограмм дейст10 вующих сил; на фиг. 4 показана гофрированная прокладка в разрезе.

Соединитель содержит вилку 1 и розетку 2, стягиваемые, например, накидной гайкой.

В изолятор 3 розетки вмонтированы разрезные

15 гнезда 4, прорези которых ориентированы вдоль контактных рядов. В розетке со стороны, обращенной к вилке, установлена гофрированная эластичная прокладка 5. Отверстия 6 прокладки являются проходными для гнезд ро20 зетки. Вершины 7 гофр прокладки обращены в сторону вилки. Отверстия 6 и вершины 7 взаимно чередуются.

На первом этапе сочленения вилки с розеткой гофрированная прокладка нс принимает

25 участия в работе. Дальнейшее сближение вилки и резоткп оказывает воздействие ыа вершины гофр прокладки, Последняя прп этом распрямляется и уплотняет ооъем между рядами гнезд.

546968

Формула изобретения

Фиг. z

Фиг 3

Составитель В. Ратников

Тсхрсд Е. Хмелева Корректор Т. Добровольская

Редактор Т. Юрчикова

3aказ 338/!5 Изд. Ы 219 Тира>к 1019 Подписное

ЦНИИПИ Государствсппого комитета Совета Министров СССР но делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 4/5

Типография, нр. Сапунова, 2

Из параллелограмма сил, представленного на фиг. 3, следует, что

N=

tg

При незначительных углах, например а=6, tg= — 0,1 и Л/=10Р.

Таким образом, при малых углах а незначительное сжимающее усилие P вызывает значительное усилие, обеспечивающее контактное давление и высокую надежность электрического контакта.

Электрический соединитель, содержащий вилку, розетку и установленную в розетке со

5 стороны, обращенной к вилке, эластичную прокладку с отверстиями для контактов, о тл ич а ю шийся тем, что, с целью уменьшения усилий сочленения, прокладка выполнена в виде гофрированной пластины, а отверстия

10 для контактов расположены между вершинами гофр, обращенными к вилке.
