Бетонная смесь
Иллюстрации
Реферат

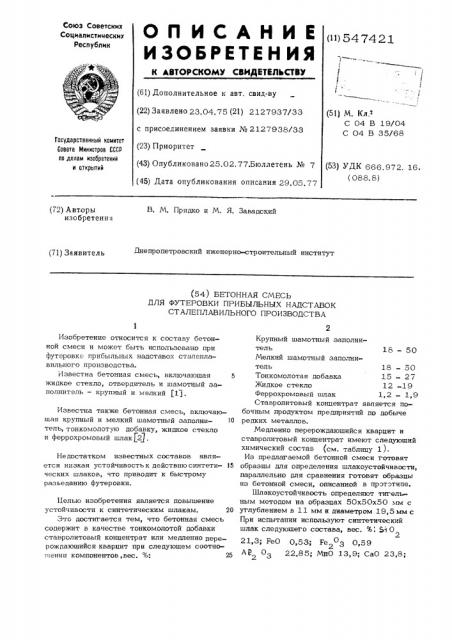

Союз Советских
Социалистических
Республик
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ к лвтоРском свидитвльствю (») 547421 ч
1 (61) Дополнительное к авт. свид-ву (22) Заявлено 23.0 1.75 (21) 2127937/33 с присоединением заявки № 2127938/33 (23) Приоритет (43) Опубликовано 25.02.77.Бюллетень № 7 (45) Дата опубликования описания 29.05.77 (51) М. Кл.т
С 04 В 19/04
С 04 B 35/68
Государственный комитет
Совета Министров СССР
Ilo делам изобретений и аткрытий (53) УДК 666.972. 16. (088. 8) В. М. Прядко и М. Я. Завадский (72) Авторы изобретения
Днепропетровский иженерно.ч=троительный институт (71) Заявитель (54) БЕТОННАЯ СМЕСЬ
ДЛЯ ФУТЕРОВКИ ПРИБЫЛЬНЫХ НАДСТАВОК
СТАЛЕПЛАВИЛЬНОГО ПРОИЗВОДСТВА
Изобретение относится к составу бетонной смеси и может быть использовано при футеровке грибыльных надставок сталеплавильного производства.
Известна бетонная смесь, включаюшая 5 жидкое стекло, отвердитель и шамотный заполнитель — крупный и мелкий (1).
Известна также бетонная смесь, включаюшая крупный и мелкий шамотный заполнитель,тонкомолотую добавку, жидкое стекло и феррохромовый шлак(2$.
Не достатком известных составов является низкая устойчивость к действию синтети- !5 ческих шлаков, что приводит к быстрому разьеданию футеровки.
Гжелью изобретения является повышение устойчивости к синтетическим шлакам. 20
Зто достигается тем, что бетонная смесь содержит в качестве тонкомолотой добавки ставролитовый концентрат или медленно пере рождаюшийся кварцит при следующем соотно.шении компонентов,вес. %: 25
Крупный шамотный заполнитель 18 — 50
Мелкий шамотный заполнитель 18 -50
Тонкомолотая добавка 15 — 27
Жидкое стекло 12 -19
Феррохромовый шлак 1,2- 1,9
Ставролитовый концентрат является побочным продуктом предприятий по добыче редких металлов.
Медленно перерождаюшийся кварцит и ставролитовый концентрат имеют следующий химический состав (см. таблицу 1).
Из предлагаемой бетонной смеси готовят образцы для определения шлакоустойчивости, параллельно для сравнения готовят образцы из бетонной смеси, описанной в прототипе.
Шлакоустойчивость определяют тигельным методом на образцах 50х50х50 мм с углублением в 11 мм и диаметром 19,5 мм с
При испытании используют синтетический шлак следуюшего состава, вес. Ж: &10
21,3; FeO 0,53; Ре2 3 0,59
AP 03 22,85; МттО 13,9; Са0 23,8;
547421
Таблица ¹ 1
М О вЂ” 1„28; Р 05 0,112; Cap 1,3;
CaF2 21,2; Сг 0 0,56.
2 3
В таблице 2 приведены составы предлагаемой и известной бетонных смесей, 5
Испытания проводят в условиях, максимально приближенных к реальным условиям службы огнеупорного бетона в футеровке прибыльных надставок. Для этого образцы, подлежаюшие испытанию, изолируют со всех сторон, исключая одну, на которой расположено углубление, т.к. имитируют одностороннее воздействие температуры. Температура печи — 1340-1370 С, навеска шлака— о
3 грамма, время выдержки образцов 1 час
40 мин., что соответствует температуре шлака на контакте с футеровкой, количеству шлака и времени его нахождения в прибыльной надставке. После испытания образцы раз20 резают по центру углубления, замеряют глубину, плошадь и обьем разрезания.
Результаты испытаний приведены в табл.3.
Как видно из результатов, приведенных в
25 таблице, шлакоустойчивость составов из предлагаемой бетонной смеси выше шлакоустойчивости известного состава.
Испытания, показали, что для повышения термостойкости и шлакоустойчивости огнеупорного бетона, работающего в условиях воздействия шлака, содержащего преимущественно 5jO, Al О, СаО, МлО, СаР наиболее устойчивым является огнеупорный бетон с тонкомолотой добавкой из медленно перерождаюшегося кварцита, а для повышения шлакоустойчивости бетона к шлаку, с одержашему преимушественно 5 0 А 1, О, и С, целесообразно использовать тонкомолотую добавку из ставролитового кочцентрата, который является отходом производства предприятий по добыче редких металлов.
Более высокая шлакоустойчивость предлагаемого огнеупорного бетона в сочетании с высокой термостойкостью позволяет повысить стойкость футеровки прибыльных надставок, а следовательно сушественно сократить расход огнеупорного бетона и трудозатраты по футеровке прибыльных надставок.
Промышленное применение предлагаемого огнеупорного бетона позволяет резко сократить трудозатраты, повысить стойкость надставок в 2-3 раза, повысить выход годного металла.
547421
Таблица 2 онной
Тонкомолотая до— бавка
Вяжу— шее
Заполнитель шамотный
Отвердитель
Шамотная кварцевая
Ставролитовый
Жидкое стекло
Феррохромовый
Крупный
Мелкий концентрат
Известный (1 ) 18
4,5
34,5 27,0
34,5
Предлагаемый (2) 15
23,5 16
1,5
30
Предлагаемый (3) 15
1,5
30
23,5
Таблица 3
18 — 50
15 — 27
12 — 19
1,2 — 1,9
Крупный шамотный заполнитель
18 -50
IIHHNIIM Заказ 801/87
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
Формула изобретения
Бетонная смесь для футеровки прибыльных надставок сталеплавильного производства, включаюшая крупный и мелкий шамотный заполнитель, тонкомолотую добавку, жидкое стекло и феррохромовый шлак, о т л и ч аюша яс я тем, что, сцельюповышения устойчивости к синтетическим шлакам, она содержит в качестве тонкомолотой добавки ставролитовый концентрат или медленно перерождающийся кварцит при следующем соотношении компонентов, вес. %:
Содержание компонентов, %
Мелкий шамотный заполнитель
Тонкомолотая добавка
Жидкое стекло
4 Феррохромовый шлак
Источники информации, принятые во внимание при зкспертизе изобретения:
50 1. Авторское свидетельство СССР № 334801, N. Кл. С 04 В 15/00, 1970.
2. Инструкция по технологии приготовления и применения жаростойких бетонов (СН вЂ” 15767) табл. 8, состав 21 а (про55 тотип).
Тираж 762 Подписное
