Реферат



Союз Советских

Социалистимеских

Республик

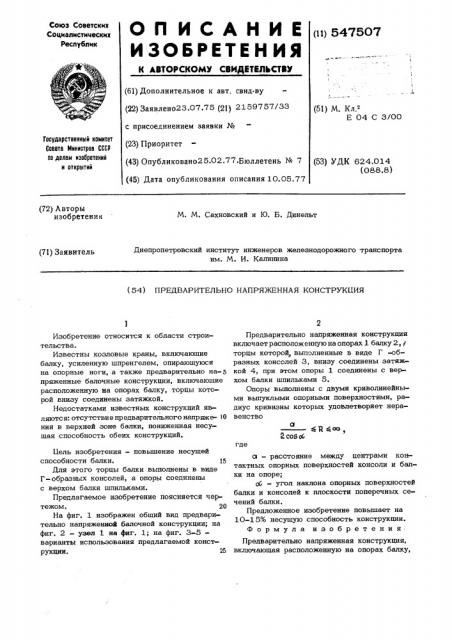

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (») ы воч (61) Дополнительное к авт. свид-ву (22) Заявлено23.07.75 (21) 2159757/33 с присоединением заявки № (23) Приоритет (43) Опубликовано25 02 77 Бюллетень № 7 (45) Дата опубликования описания 10.05.77 (51) М. Кл.е

E 04 С 3/00

Государственный комитет

Совета Министров СССР по делам иэооретений и открытий (53) УДК 624.014 (088.8) (72) Авторы изобретения

М. М. Сахновский и Ю. Б. Динельт

Днепропетровский институт инженеров железнодорожного транспорта им. М. И. Калинина (71) Заявитель (54) ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННАЯ КОНСТРУКБИЯ

С 0О

2coSoG где

Изобретение относится к области строительства.

Известны козловые краны, включающие балку, усиленную шпренгелем, опираюшуюся на опорные ноги, а также предварительно на-5 пряженные балочные конструкции, включающие расположенную на опорах балку, торцы которой внизу соединены затяжкой.

Недостатками известных конструкций являются: отсутствие предварительного напряже- 10 ния в верхней зоне балки, пониженная несушая способность обеих конструкций.

Бель изобретения — повышение несущей способности балки. 15

Для этого торцы балки выполнены в виде

Г-образных консолей, а опоры соединены с верхом балки шпильками.

Предлагаемое изобретение поясняется чертежом. 20

На фиг. 1 изображен общий вид предварительно напряженной балочной конструкции; на фиг. 2 — узел 1 на фиг. 1; на фиг. 3-5— варианты использования предлагаемой конструкции. 25

Предварительно напряженная конструкция включает расположенную на опорах 1 балку 2, торцы которой, выполненные в виде Г -образных консолей 3, внизу соединены затяжкой 4, при этом опоры 1 соединены с верхом балки шпильками 5.

Опоры выполнены с двумя криволинейными выпуклыми опорными поверхностями, радиус кривизны которых удовлетворяет неравенство а — расстояние между центрами контактных опорных поверхностей консоли и балки на опоре;

oC — угол наклона опорных поверхностей балки и консолей к плоскости поперечных сечений балки.

Предложенное изобретение повышает на

10-15% несушую способность конструкции.

Формула изобретения

Предварительно напряженная конструкция, включающая расположенную на опорах балку, 547507 торцы которой внизу соединены затяжкой, отличающаяся тем, что, с целью повышения несущей способности конструкции, торцы балки выполнены в виде f - -образных консолей, а опоры соединены с верхом балки шпильками.
