Распылительная вихревая сушилка

Распылительная вихревая сушилка

Иллюстрации

Показать все

Реферат

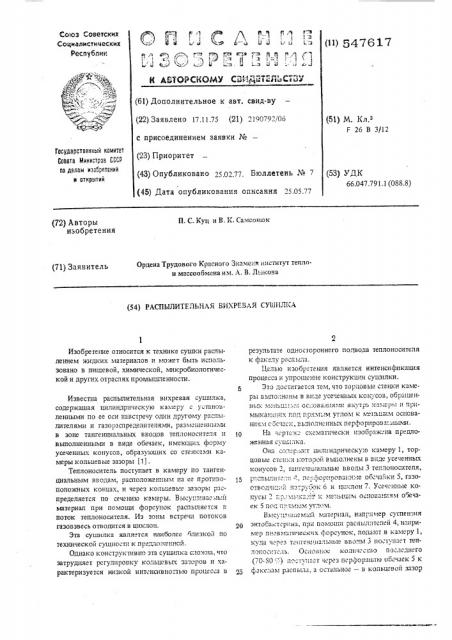

Со(оз Советских

Социалистических

Республик

Г "*) Pi с1 и,;ъ а

1(J I.г (ll) 547617

H АИОРСИОМУ СБИДь":Т.".ДЬС(3 .( (61) Дополнительное к авт. свид-ву (22) Заявлено 17.11.75 (21) 2190792/06 (51) М. К,.

F 26 В 3/12 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.02.77. Бюллетень № 7 (45) Дата опубликования описания 25.05.77

Гасударственный комитет

Соавта Министров СССР оо делам изобретений и открытий (53) УДК

66.047.791.1 (088.8) П. С. Куц B В. К. CGMCOHIGK (72) Авторы изобретения

Ордена Трудового Красного Знаменм IIHQTBT теплси массооомена им. А. В. Лыкова (71) Заявитель (54) РАСПЫЛИТЕЛЬНАЯ ВИХРЕВАЯ СУШИЛКА!

Изобретен((е относится к технике сушки распылением ыдких материалов и может быть использовано в пищевой, химической, микробиологической и других отраслях промышленности.

Известна распылительная вихревая сушилка, содержащая цилиндрическую камеру с установленными по ее оси навстречу слнн другому распылителями и газораспределителями, размещенными в зоне танге(шиальных вводов теплоносителя и выполненньъп(в виде обечаек, имею;цих форму усече(п(ььх конусов, образующих со стенкаьп(камеры кольцевые зазоры (11.

Теплоноситель поступает в камеру по — àíãåíциальным вводам, распсложе(шым на ее противоположных концах, и через кольцевь е зазорь(распределяется по сечению камеры. Высу"а(вас ь(й материал при помощи форсунок распыляется В поток теплоносителя. Из зоны встре В(потоков газовзвесь отводится в циклон.

Эта сушилка явля тся наиболее близкой пс технической сущнсст-1 к предложенной.

Однако конструктивно эта суцо(лка с (ожна, что затрудняет регулировку кольцевых зазоров и .характеризуется низкой интенсивностью процесса в результате одностороннего по(ода теплоносителя к Ii,аке:(у распььла.

Целью изобретения является интенсификация процесса и упрощс(гне конструкции супилки.

Это достигается тем, что торцовые стенки камеры Выпслнень(В ВIгде усе (еннь(х KohjcoBi Обращенных меньшими сс:.Ова(ц(я. В(Вн утишь ка.",(ерь(и и .11мыкаюцгнх год псямь(м углом к ь еиьца(м основаHEI . 1 сб ™ч ьз(с (н; ннь»х li èфсрчрсв ;ными

На черте: ». схемап((ески изображена предложенная с1, цг(лка.

Она сс с; тит щ(гл(ндрическу(о камеру 1, торцовые стенки которой Выполнены B виде усеченных кон сов, тангегощальные вводы 3 теплоносителя, р::слыл((в:ли ";, пепфсвиповз(:н.-.:е обе пйки 5, газоОтвсдя "ий петру.зк 6 и (в(клон . Усече(п(ые ко(Iусы 2 -,.: .. .1мь!кз-. От» K ме":(ьнгнм Оспсыа(в(ям 05ечаек 5 110 L пс-.м (м глсм.

Вы(1 Г1ва мый материал, неп1 Имер суспензия э(псбактеринз, при I(ovQiLE рас((ьц(:(толей 4, например и:-(евмзгическ1(х Асрсунск, подают в камеру 1, куда через таii|=(HHI÷äù(ið Вводы ност1л(ает теплснсситс,(ь. Основное колич:сгво последнего (70-30 () пс". в(нет через перфорац>(ю О.ечаек 5 к фоке.(ам рзспь(.1.1. а сста1(ьнсс — В кольцово(1 зазор

547617

Составитель В. Вакар

Техред О. Луговая

Редактор Е. Кравцова

КоРРектоР С. Шскмар

Тираж 892 Подписное

ЦНИИПИ Государственного комитета Совета. Министров СССР по делам изобретений и открьпий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Заказ 627 95

Филиал ППП "Патент", r Ужгород, ул. Проектная, 4 между стенкой камеры 1 и обечайками 5, образуя защитный слой у цилиндрической стенки, препятствующий осаждению на ней материала.

После высушивания материал в виде гаэовзвсси по патрубку 6 направляется в циклон 7.

Расположение конических торцовых стенок и обсчаек 5, образующие которых взаимно перпендикулярны, позволяет добиться эффективного газораспределения в зоне распыла и уменьшить одновременно налппание материала на стенки.

Упрощение конструкции узла газораспределения облегчает условия регулирования потоков теплоносителя. формула изобретения 15

Распылительная вихревая сушилка, содержащая цилиндрическую камеру с установленными по ее оси навстречу один другому распылителями и газораспределителями,раэмещенными в зоне тангенциальных вводов теплоносителя и выполненными в виде обечаек, имеющих форму усеченных конусов, образующих со стенками камеры кольцевые зазоры, отличающаяся тем, что, с целью интенсификации процесса сушки и упрощения конструкции, торцовые стенки камеры выполнены в виде усеченных конусов, обращенных меньшими основаниями внутрь камеры и примыкающих под прямым углом к меньшим основаниям обечаек, выполненных перфорированными.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство N 395679, М, Кл.

F 26 В 3/12, 1971.
