Союз Советских

Социалистических

Республик

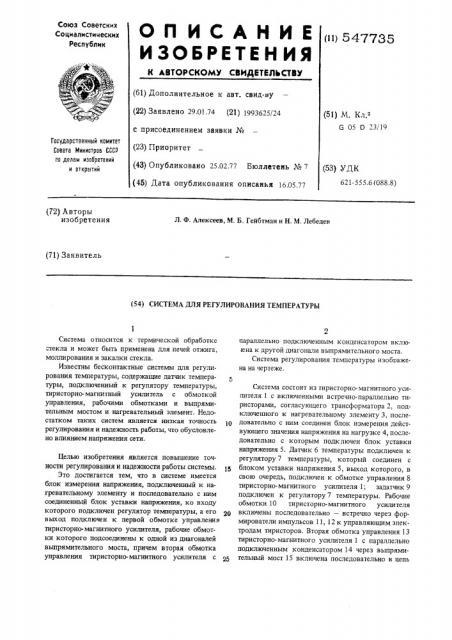

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ж) 547735 (61) Дополнительное к авт. свид-ву (22) Заявлено 29.01.74 (21) 1993625/24 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.02.77 Бюллетень ¹ 7 (45) Дата опубликования описанья 16.05.77 (51) М. Кл.

Q 05 О 23/19

Государственный комитет

Совета Министров СССР еа делам изобретений и открытий (53) УДК

621-555.6 Г088.8) (72) Авторы изобретения

Л. Ф. Алексеев, M. Б. Гейбтман и Н. М. Лебедев (71) Заявитель (54) СИСТЕМА ДЛЯ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ

Система относится к термической обработке стекла и может быть применена для печей отжита, моллирования и закалки стекла.

Известны бесконтактные системы для регулирования температуры, содержащие датчик температуры, подключенный к регулятору температуры, тиристорно- магнитный усилитель с обмоткой управления, рабочими обмотками и выпрямительным мостом и нагревательный элемент. Недостатком таких систем является низкая точность регулирования и надежность работы, что обусловлено влиянием напряжения сети.

Целью изобретения является повышение точности регулирования и надежности работы системы.

Это достигается тем, что в системе имеется блок измерения напряжения, подключенный к нагревательному элементу и последовательно с ним соединенный блок уставки напряжения, ко входу которого подключен регулятор температуры, а его выход подключен к первой обмотке управления тиристорно-магнитного усилителя, рабочие обмотки которого подсоединены к одной из диагоналей выпрямительного моста, причем вторая обмотка управления тиристорно- магнитного усилителя с параллельно подключенным конденсатором включена к другой диагонали выпрямительного моста.

Система регулирования температуры изображена на чертеже.

Система состоит иэ тиристорно-магнитного усилителя 1 с включенными встречно-параллельно тиристорами, согласующего трансформатора 2, подключенного к нагревательному элементу 3, последовательно с ним соединен блок измерения действующего значения напряжения на нагрузке 4, последовательно с которым подключен блок уставки напряжения 5. Датчик 6 температуры подключен к регулятору 7 температуры, который соединен с блоком уставки напряжения 5, выход которого, в свою очередь, подключен к обмотке управления 8 тиристорно- магнитного усилителя 1; задатчик 9 подключен к регулятору7 температуры. Рабочие обмотки 10 тиристорно- магнитного усилителя включены последовательно — встречно через формирователи импульсов 11, 12 к управляющим электродам тиристоров. Вторая обмотка управления 13 тиристорно-магнитного усилителя 1 с параллельно подключенным конденсатором 14 через выпрямительный мост 15 включена последовательно в цепь

547735

Составитель Л. Птенпова

Техред А. Демьянова

Корректор Б. Югас

Редактор А. Сторчевая

Тираж 1 062 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Заказ 787/100

Филиал ППП Патент", г. Ужгород, ул. Проектная, 4 рабочих обмоток 10 тиристорно-магнитного усилигеля 1.

Система работает следующим образом.

При изменении температуры нагревательного элемента 3 сигнал, замеряемый датчиком 6, подается на вход регуляторов 7 температуры, с выхода которого он поступает на вход блока уставки напряжения 5; с выхода блока уставки напряжения сигнал поступает на обмотку управления 8 тиристорно- магнитного усилителя 1.

Температура нагревательного элемента 3 регулируется изменением напряжения за счет открытия тиристорно-магнитного усилителя 1, включенного на первичной стороне трансформатора 2. Для исключения влияния колебания напряжения в сети предусмотрена автоматическая стабилизация действ; ющего значения напряжения на нагрузке за счет блока измерения напряжения 4, сигнал с которого подается через блок уставки напряжения 5.

Формула изобретения

1. Система для регулирования температуры, содержащая датчик температуры, подключенный к регулятору температуры, тиристорно-магнитный усилитель с обмоткой управления, рабочими обмотками и вьщрямительным мостом и нагревательный элемент, отличающаяся тем, что, с целью повышения точности регулирования и надежности работы, она содержит блок измерения напряжения, подключенный к нагревательному элементу и последовательно с ним соединенный блок уставки напряжения, ко входу которого подключен регулятор температуры, а его выход подключен к первой обмотке тиристорно-магнитного усилителя, рабочие обмотки которого подсоединены к одной из диагоHRJIoH выпрямительного моста.

2. Система по п. 1, о т л и ч а ю щ а я с.я тем, что в тиристорно-магнитный усилитель введена вторая обмотка управления с параллельно подключенным конденсатором, которая подсоединена к другой диагонали выпрямительного моста.
