Устройство для перемещения магнитной ленты

Устройство для перемещения магнитной ленты

Иллюстрации

Показать все

Реферат



* : ciÃ;

;, л (.:

Г

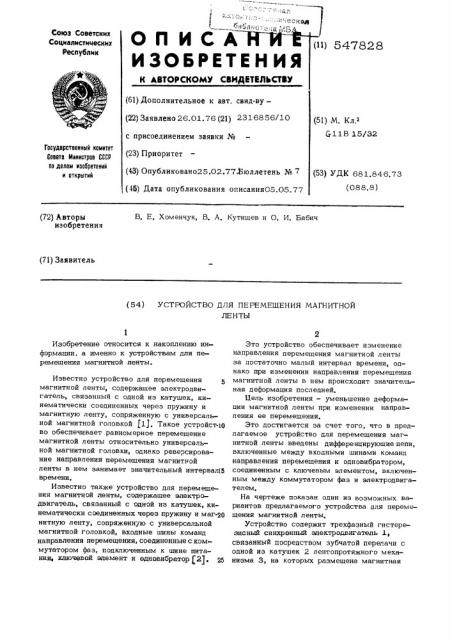

ОП ИCАНИ

ИЗОБРЕТЕН И

Союз Советских

Социалистических

Республик

К ВтОРСКОМ СаИДИтаЛЬСТВ (о1) Дополнительное к авт. свид-ву(22) Заявлено 26.01.76 (21) 2316856/10 с присоединением заявки № (23) Приоритет (43) Опубликовано25.02.77Зюллетень № 7 (4б) Дата опубликования описания05.05.77 (51) М. Кл.з

511В 15/32

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 681.846.73 (088.8) В. Е. Хоменчук, В, А. Кутищев и О. И. Бабич (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО йЛЯ ПЕРЕМЕШЕНИЯ МАГНИТНОЙ

ЛЕНТЫ

Изобретение относится к накоплению информации, а именно к устройствам для перемещения магнитной ленты.

Известно устройство для перемещения магнитной ленты, содержащее электродвигатель, связанный с одной из катушек, кинематически соединенных через пружину и магнитную ленту, сопряженную с универсальной магнитной головкой 1 1). Такое устройст-10 во обеспечивает равномерное перемещение магнитной ленты относительно универсальной магнитной головки, однако реверсирование направления перемещения магнитной ленты в нем занимает значительный интервал(5 времени.

Известно также устройство для перемещения магнитной ленты, содержащее электродвигатель, связанный с одной из катушек, кинематически соединенных через пружину и маг-оО нитную ленту, сопряженную с универсальной магнитной головкой, входные шины команд направления перемещения, соединенные с коммутатором фаз, подключенным к шине питания, ключевой элемент и одновибратор (2), Это устройство обеспечивает изменение направления перемещения магнитной ленты за достаточно малый интервал времени, однако при изменении направления перемещения магнитной ленты в нем происходит значительная деформация последней.

Цель изобретения — уменьшение деформации магнитной ленты при изменении направления ее перемещения.

Это достигается за счет того, что в предлагаемое устройство для перемещения магнитной ленты введены дифференцирующие цепи, включенные между входными шинами команд направления перемещения и одновибратором, соединенным с ключевым элементом, включенным между коммутатором фаз и электродвигателем.

На чертеже показан один из возможных вариантов предлагаемого устройства для перемещения магнитной ленты.

Устройство содержит трехфазный гистерезисный синхронный электродвигатель 1, связанный посредством зубчатой передачи с одной из катушек 2 лентопротяжного механизма 3, на которых размещена магнитная

547828 лента 4. Катушки кинематически соединены через спиральную пружину и магнитную ленту, сопряженную с универсальной магнитной головкой 5, подсоединенной к усилителям записи 6 и воспроизведения 7. 5

Устройство содержит также входные шины Ы команд направления перемещения мат нитной ленты 4, соединенные с коммутатором фаз 9 электродвигателя 1, подсоединенным к шине питания 10. Входные шины 8 <0 е соединены также через дифференцирующие цепи 1 1 с одновибратором 12, подключенным к управляющему входу ключевого элемента 13, который может быть выполнен, например, в виде транзисторного ключа д или электромагнитного реле. Ключевой элемент 13 включен между коммутатором фаз

9 и фазами электродвигателя 1.

В предлагаемом устройстве при измене- 20 нии команды направления перемещения магнитной ленты 4 происходит формирование сигнала реверса, который запускает одновибратор

1 2. Это приводит к запиранию ключевого элемента 13 на интервал времени, равный дли- 25 тельности импульса, вырабатываемого одно— вибратором 12. После окончания импульса одновибратора 12 ключевой элемент 13 отпирается и коммутатор фаз 9 обеспечивает вращение электродвигателя 1 в направлении, 30 противоположном тому, которое было до изменения команды направления перемещения магнитной ленты 4.

Использование изобретения позволяет уменьшить деформацию магнитной ленты при изменении направления ее перемещения и время затрачиваемое на изменение направления перемещения магнитной ленты. Устройство может найти применение в аппаратуре магнитной записи и воспроизведения дискретной информации.

Формула изобретения

Устройство для перемещения магнитной л енты, содержащее эл ектродвига тель, связанный с одной из катушек, кинематически

"оединенных через пружину и магнитную ленту, сопряженную с универсальной магнитной головкой, входные шины команд направления перемещения, соединенные с коммутатором фаз, подключенным к шине питания, ключевой элемент и одновибратор, о т л и ч а ю ш ее с я тем, что, с целью уменьшения деформации магнитной ленты при изменении направления ее перемещения, в него введены дифференцирующие цепи, включенные между входными шинами команд направления перемещения и одновибратором, соединенным с ключевым элементом, включенным между коммутатором фаз и электродвигателем.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР № 386439, М Кл G- 11 В 15/48, 1971.

2. Авторское свидетельство СССР № 434466, М.Кл . & 1 1 В 15/18, 1972 (прототип) .
