Реферат

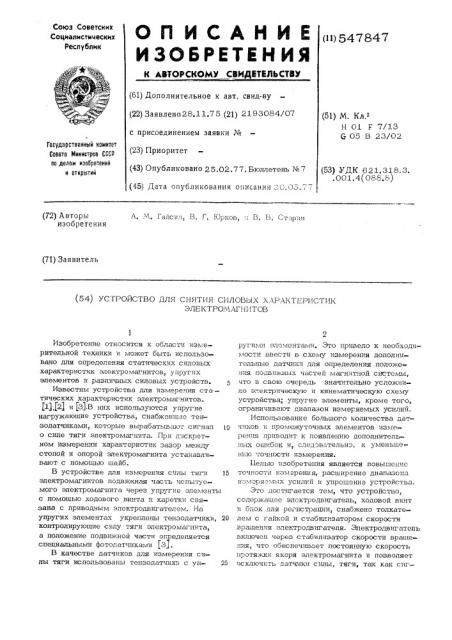

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 28,11.75 (21) 2193084/07 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.02.77. Бюллетень № 7

Союз Советских

Социалистических

Республик (11) 547847 (51) И. К .

Н 01 Г 7/13

Q 05 В 23/02

Государственный комитет

Совета Министров СССР оо делам иааоретений и открытий (53) УДК 621.318.3.. 001.4(088.8) (45) Лата опубликования описания,30 05.—,—, (72) Авторы изобретения

А. М. Гайсип. Б, Г, 10рков, . В, В, Старин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СНЯТИЯ СИЛОВЬ1:(ХА! А1(Т1= РИСТИ1(ЭЛЕКТРОМ АГН1:1ТОВ

Изобретение относится к области изл;-ерительной техники и может быть использовано для определения статических силовых характеристик электромагнитов, упругих элементов и различных силовых устройств.

Известны устройства для измеречия ста-тических характеристик электромагнитов. (1),(2) и (31.В них используются упругие нагружающие устройства, снабженные тенsoaaT÷HêàMH, которые вырабатывают сигнал о силе тяги электромагнита. При дискретном. измеренчи характеристик зазор между стопой и опорой электромагнита устанавливают с помощью шайб.

B устройстве для измеренчя силы тяги 15 электромагнитов подвижная часть испытуемого электромагнита через упругие элементы с помощью ходового винта и каретки связана с приводным электродвигателем. На упругих элементах укреплены тензодатчики, 20 контролирующие силу тяги электромагнита, а положение подвижной части определяется специальными фотодатчиками (3g .

В качестве датчиков для измерения силы тяги использованы тензодатчики с уп- 25 ругими элементами. Это привело к необходимости ввести в схему измерения дополнительные датчики для определения положения подвив чых частей магнитной системы, что в свою очередь значительно усложнило электрическую и кинематическую схему устройства„упругие элементы, кроме того, ограничивают диапазон измеряемых усилий.

Использование большого количества датчиков и промежуточных элементов измерения приводит к появлению дополнительных ошибок и, следовательно, к уменьшенипо точности измерения.

11елыо изобретения является повышение точности измерения, расширение диапазона измеряэлтых усилий и упрощение устройства, Это достигается тем, что устройство, содержащее электродвигатель, ходовой винт и блок для ре -истрации, снабжено толкателем с гайкой и стабилизатором скорости

Bpà öåíIIÿ элект одвигателя. Жектродвигатель включен через стабилизатор скорости вращения, что обеспечивает постоянную скорость протяжки якоря электромагнита и позволяет исключить датчики "èëû,,тяги,,так как сш—

547847 нал, пропорциональный силе тяги электромагнита, снимается со стабилизатора скорости.

Якорь испытуемого электромагнита соединен с электродвигателем. через ходовой винт и толкатель с гайкой. 5

На чертеже дана схема предлагаемого устройства.

Устройство состоит из электродвигателя 1, редуктора 2, ходового винта 3, толкателя с гайкой 4, стабилизатора 5 скорости щ вращения электродвигателя, блока 6 для регистрации и испытуемого электромагнита 7 с якорем 8.

50

Электродвигатель 1 через редуктор 2 ходовой винт 3 и толкатель с гайкой 4 приводит В поступательное движение якорь

8 включенного и пытуемого электромагнита 7. С изменением положепия якоря в электромагните или зазора между якорем и стопоД эдектромагпита изменяется тяговое усилие р . электромагнита, соответствент. м но изменяется и момент Х на валу электродвигателя М - Р .. Измерение тягового усилия электромагнита„пропорционального моменту на валу электродвигателя„в описываемом устройстве сводится при помощи рабочих характеристик электродвигателя, например и = i(М) или 3 = (Мj, к изЯ мерению тока Д или числа m оборотов двигателя. Однако в конкретном случае скорость вращения электродвигателя стабилизатора, т.е. ц=со.п5,зто позволило иск Робс.ио ключить датчики для определения перемещения якоря электромагнита, так как его 35 положение можно определить, зная скорость

М протягивания якоря, которая стабилизирована V =сом5, и время исследования

Работа стабилизатора скорости основана на использовании регулировочной характеристики электродвигателя = f (U ).

Таким образом., используя рабочую ц = 5 (ly, и регулировочную н = 5 (iJ„) характеристики электродвигателя, при стабилизации его скорости 11= от15 получаем характеристику сис- 45 темы электродвигатель - стабилизатор

0о д = $(M),т.е. в конечном счете это необходимая для измерений характеристика описываемого устройства 0 = (рт. э м.3

Известно, что рабочие и регулировочные характеристики электродвигателя линейны на рабочих участках, соответственно линейна и характеристика устройства )сТА6.-K рт.зм де K — коэффициент про. порциональности. Г)ри определении силовых 55 характеристик электромагнитов сигнал, пропорциональный силе тяги, записывается на шлейфовый осциллограф. Так как перемещение якоря электромагнита производится с постоянной скоростью, то его положение определяется по меткам. отметчика времени шлейфового осциллографа.

Отсутствие упругих нагружающих устройств позволило значительно расширить диапазон измеряемых усилий устройства, появилась возможность измерять силовые характеристики электромагнитов с различной величиной хода якоря, отпала необходимость в применнии тензодатчиков для измерения силы тяги электромагнита, а так 1 же и датчиков положения якоря. Точность пр;-. измерении силовых характеритиск обуславливается лишь точностью стабилизапии скорости якоря электромагнита. Таким образом, описываемое устройство позволяет с большой точностью измерять силовые характеристики различных типов электромагнитов, не применяя при этом, специальные датчики для измерения силы тяги и регистрации положения подвижной части, что значительно повышает его функциональные возможности, сохраняя при этом простую и удобную схему измерений.

Формула изобретения

Устройство для снятия силовых характеристик электромагнитов, содержащее электродвигатель, ходовой винт и блок для регистрации, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения, расширения диапазона измеряемых усилий и упрощения уотройства, оно снабжено толкателем с гайкой и стабилизатором скорости вращения электродвигателя, якорь испытуемого электромагнита соединен с электродвигателем через ходовой винт и толкатель с гайкой,, причем сигнал,,пропорциональный силе тяги электромагнита, снимается со стабилизатора скорости вращения электродвигателя.

Источники информации, принятые во внимание при экспертизе.

1. Авторское свидетельство Лю 315215, М.Кл. Н 01 P 7/13, 1969.

2. Авторское свидетельство М 320836, М.Кл. Н 01 7 7/13, 1970.

3. Авторское свидетельство N 318069, М.Кл . Н 01 7 7/13, 1970 (прототип).
