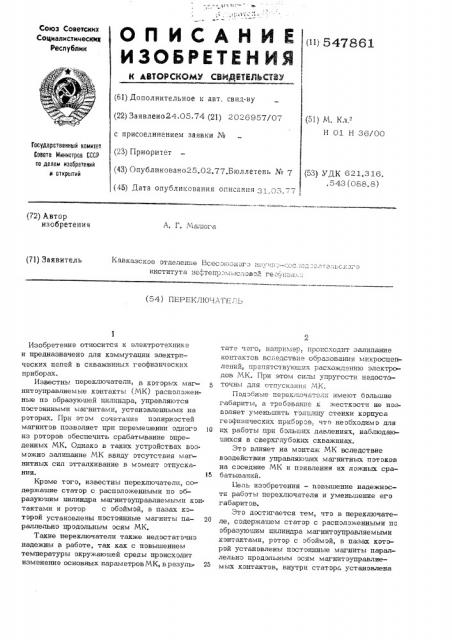

О П И С А Н И Е (ii)547861

ИЗОБРЕТЕН MR

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено24.05.74 (21) 2026957/07 с присоединением заявки № (23) Приоритет (43) Опубликовано25.02.77.Бюллетень № 7 (45) Дата опубликования описания 3-, 05 77; (51) М. КлН 01 Н 36/00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621 316. .543 (088.8) (72) Автор изобретения

А, Г. Малюга

К авказское отделение Всесоюзного н;- ::.по--; сс,:-д: „=-;; тельскэ э института нефтепр -.ìыс.- овэй ге Й .-=и:.:: (71) Заявитель (54) ПЕРЕКЛЮЧИТЕ.ЛЬ

Изобретение относится к электротехнике и предназначено для коммутации электрических цепей в скважинных геофизических приборах.

Известны переключатели, в Ko-,эрых ма, нитоуправляемые контакты (МК) расположенные по образующей цилиндра, управляются постоянными магнитами, установленными на роторах. При этом сочетание пэлярностей магнитов позволяет при перемещении эдногo )O из pDTDpDB обеспечить срабатывание опреденных МК. Однако в таких устройствах возможно залипание МК ввиду отсутствия магнитных сил отталкивание в момент этпускания. l5

Кроме того, известны переключатели, содержащие статор с расположенными по образующим цилиндра магнитоуправляемыми кэнтактами и ротор с обоймой, в пазах хОторой установлены постоянные магниты па- 2р раллельно продольным осям NK.

Такие перехлючатели тахже недостаточно надежны в работе, так как с повышением температуры окружающей среды происходит изменение основных параметров МК, в резуль- 25 тате чего, например. происходит залипание контактов вследствие образования микросцеплений, препятствуюцп х расхождению электродов МК. При этом силы упругости недостаточны для отпускмш» МК.

Подобные перекл очатэли имеют большие габариты, а требэвание х жес"кости не пэзвэляет уменьшить тэлжшу стенки корпуса геофизических приборов. что необходимо для их работы при больших давлениях, наблюдающихся в сверхглубоких схважинах.

Этэ влияет на монтаж МК вследствие воздействия управляющих магнитных потоков на соседние MK и появления их ложных срабатываний.

Пель изобретения — повышение надежности работы переключателя и уменьшение его габаритов.

Это достигается тем, что в переключателе, содержащем статор с располэженными пэ образующим цилиндра магнитоуправляемыми кэнтактами, ротор с эбэймэй, в пазах которой установлены постоянные магниты параллельно продольным осям магнитэуправляемых контактов, внутри статора установлена

547861

t3

4-A

Составитель А. Пучков

Редактор Т. Загребельная Техред М. Левипкая Корректор А. Власенко

Заказ 6 50/1 05 Тираж 1ОО2 Подписное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
