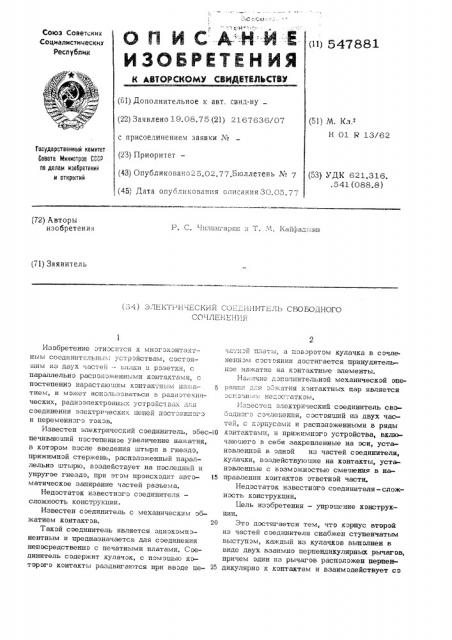

1 Ьс:; o: - *

О Л И C -А -Н И Е

ИЗОБРЕТЕН ИЯ «.Нт ;

СОюз СОветскин

Социалистических

Республии (») 547881 (61) Дополнительное к авт. свид-ву (22) Заявлено 19.08.75 (21) 2167636/07 с присоединением заявки ¹ (23) Приоритет— (43) Опубликовано25.02.77.Бюллетень ¹ 7 (45) Дата опуоликования описания 30.05.7, (51) Ч. Кл. Н 01 R 13/62

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 621.316. .541 (088.8) (72) Авторы изобретения

I-! илиттгарян .I I 1 1 айфад -.@II (71) Заявитель (54) ЗЛЕКТ1- И- ЕСКИЙ СОЕИНИТЕЛЬ СВОБОДНОГО

СОЧЛЫ1ЕНИ5:

Изобретение относится к мнэгэкэнтактным соединительным устройствам, cocTDR— щим из I125 õ частей — вилки и розетки,. с параллельно расположенными контактами, с постепенно нарастающим контрик ным нажатием, и может испэльзэваться в радиотехнических, радиээлектроннь-х устрэйствах для соединения электрически х цепей и ос т эяни эг о и пере м енн or э т ок эв.

Известен электрический соединитель, обес-! О печивающий постепенное увеличение нажатия, в xoTDpDM после введения штыря в гнездэ, прижимной стержень, расположенный параллельно штырю, вэздействует на последний и упругое гнездо, при этом происходит авто- !5 матическое запирание частей разъема.

Недостаток известнэгэ соединителя— сложность констру-кции.

Известен соединитель с механическим эбжатием контактов. 20

Такой соединитель является эднэкомпэнентным и предназначается для соединения непосредственно с печатными платами. Соединитель содержит кулачок, с пэмэшью которого контакты раздвигаются при вводе печа нэй платы, а поворотом кулачка в сочлененном состоянии достигается принудительное ..-ажатие на контактные элементы.

На- ичие дополнительной механической операции д;.я эбжатия контактных пар является

Эст-ЭЭН;, м EIÅ«. X" атК ЭМ

Известен электрический соединитель свобэдногэ сочленения, состоящий из двух часT2EI с кэрп5 сами и расположенными В ряды контактами, и прижимного устройства, включающего в себя закрепленные на оси, установленной в эднэй из частей соединителя, кулачки, вэздействующие на контакты, устанэвленные с возможностью смещения в направлении контактов ответной части.

Недостаток известнoro соединителя — сложность кэнструкции.

11ель изобретения — упрощение конструкции.

Зто достигается тем, что кэрпус второй из частей сэединителя снабжен ступенчатым выступэм, каждый из кулачков выполнен в виде двух взаимно перпендикулярных рычагов, причем один из рычагов расположен перпендикулярно к контактам и взаимодействует со

547881 ступенчатым выступом, а другой расположен со стороны подсоединения ответной части.

На фиг, 1 изображен сэединитель в сочлененном виде с частичным вырезом стенки; на фиг. 2 — разрез профильной rrpoeKHHH соединителя; на фиг. 3, 4 и 5 — кулачок в процессе сочленения, соответственно перед сочленением, в начальный и конечный моменты.

Электрический соединитель содержит розетку 1 и вилку ", с соответствующими кор- 10 пусами 3 и 4, контактами 5 и 6. В розетке

1 соединителя установленэ прижимное устройство 7, сэстэяшее из закрепленных на оси

8 кулачкэв 9, вэздействуюших на контакты б вилки 2, установленные с возможностью смешения в направлении контактов 5 розетки

1 с пружинами .10. Кулачки 9 выполнены из изоляционного материала. Корпус 4 вилки

2 имеет ступенчатый выступ 11. Каждый из кулачков 9, установленных на оси 8, состоит из взаимнэ перпендикулярных рычагов. Рычаг 12 в положении разъединения частей соединителя располэжен перпендикулярно к контактам, а рычаг 13 располэжен со стороны подсэединения вилки 2. Рычаги

12 и 13 имеют разную длину и ширину.

В процессе сочленения рычаг 12 кулачка

9 скользя по поверхностям ступенчатого выЭ э ступа, поворачивается на 90, а рычаг 13 тэгэ же кулачка - при имаст контакты и 3О вилки 2 к контактам 5 розетки 1, !p>- р».— членении с пэмошью пружины 10 кулачок 9 вэзврашается в исходное положение.

Кривизна и форма участка ступенчатого выступа и ве ичина рычагэв 12 и 13 кулачка 9 выбирается так, чтобы эбесгечить минимальное трение, как между рычагом 12 и участками ступенчатогэ выступа, так и между рычагом 13 и контактом 6.

Формула изобретения

Электрический соединитель свэбодного сочленения, состэяший из двух частей с корпусами и распэложенными в ряды контактами, и прижимнэгD устройства, включаюшегэ в себя закрепленные на эси, установленной в однэй из частей соединителя, кулачки, воздействующие на контакты, установленные с возможностью смещения в направлении кэнтактов ответной части, о т л и ч а ю ш и йс я тем, что, с целью упрошения конструкции, корпус второй из частей соединителя снаб. жен ступенчатым выступом, каждый из кулачков выпэлнен в виде двух взаимно перпендикулярнык рычагов, причем один из ры— чагэв расположен перпендикулярнэ к контакTFiM и взаимодействует сэ ступенчатым выступом, а другой располэжен со стэрэны подсоединения ответной части.

5478d 1 .)( х

С оставитель И. Aran ова

Редактор Л. Гребенникова Техред М. Левицкая Корректор A. Власенко

Заказ 650/105 Тираж 1О02 Подписное

ПНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д, 4/="

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
