Реферат

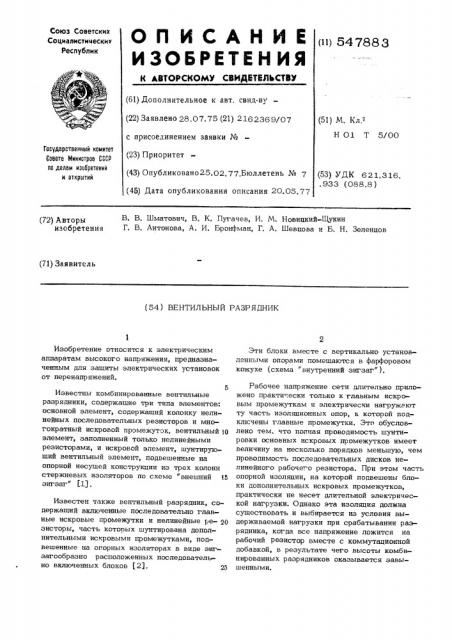

ОП КСАН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 547883 (61) Дополнительное к авт, свид-ву (22) Заявлено 28.07.75 {21) 2162369/07 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.02. 77.Бюллетень № 7 (45) Дата опубликования описания 20.05.77 (51) М. Кл. Н О1 Т 5/00

Государственный комитет

Совета Министров СССР па делам иэсоретений и открытий (53) УДК 621.316. . 933 (088.8 ) (72) Авторы В, В. Шматович, B К. Пугачев, И. М. Новицкий-Щукин изобретения 1. В. Антонова, А. И. Бронфман, Г. А. Шевцова и Б. Н. Зеленцов (71) Заявитель (54) ВЕНТИЛЬНЫЙ РАЗРЯДНИК

Изобретение относится к электрическим аппаратам высокого напряжения, предназначенным для защиты электрических установок от перенапряжений.

Известны комбинированные вентильные разрядники, содержащие три типа элементов: основной элемент, содержащий колонку нелинейных последовательных резисторов и многократный искровой промежуток, вентильный пт элемент, заполненный только нелинейными резисторами, и искровой элемент, шунтирующий вентильный элемент, подвешенные на опорной несушей конструкции из трех колонн стержневых изоляторов по схеме "внешний (5 зигзаг" (1) .

Известен также вентильный разрядник, содержаший включенные последовательно главные искровые промежутки и нелинейные pe- go зисторы, часть которых шунтирована дополнительными искровыми промежутками, подвешенные на опорных изоляторах в виде зигзагообразно расположенных последователь но включенных блоков (2), 25

Эти блоки вместе с вертикально установленными опорами помещаются в фарфоровом кожухе (схема "внутренний зигзаг" ).

Рабочее напряжение сети длительно приложено практически только к главным искровым промежуткам и электрически нагружают ту часть изоляционных опор, к которой подключены главные промежутки. Это обусловлено тем. что полная проводимость шунтировки основных искровых промежутков имеет величину на несколько порядков меньшую, чем проводимость последовательных дисков нелинейного рабочего резистора. При этом часть опорной изоляции, на которой подвешены блоки дополнительных искровых промежутков, практически не несет длительной электрической нагрузки. Однако эта изоляция должна существовать и выбирается из условия выдерживаемой нагрузки при срабатывании разрядника, когда все напряжение ложится на рабочий резистор вместе с коммутационной добавкой, в результате чего высоты комбинированных разрядников оказывается завышенными.

547883

Предложенный разрядник отличается от известных тем, что каждый блок (или элемент в схеме "внешний зигзаг") содержит главные и дополнительные промежутки и нелинейный резистор. Это позволяет уменьшить габариты разрядника по высоте без повышения градиентов напряжения на внутренней опорной изоляции (или на внешней изоляции в схеме "внешний зигзаг").

На фиг. 1 дана принципиальная электри- 10 ческая схема разрядника; на фиг. 2 — электрическая блок-схема разрядника.

Разрядник содержит (см. фиг. 1) главные искровые промежутки 1, последователь-15 но с которыми включены нелинейные резисторы 2 и 3.

Нелинейный резистор 3 шунтирован дополнительным искровым промежутком 4.

Лля равномерного деления напряжения вдоль 2Р многократных искровых промежутков применены шунтируюшие резисторы 5, 6 и шунтируюшие конденсаторы 7, 8. Внутренние перенапряжения разрядник встречает полным сопротивлением нелинейного резистора. При 25 грозовых перенапряжениях срабатывает дополнительный искровой промежуток 4 и закорачивает нелинейный резистор 3.

При комплектации известного разрядника высокого напряжения, например на 750 кв, главные 1 и дополнительные 4 искровые промежутки, а также шунтированная и нешунтированная части нелинейного резистора собирают в отдельные блоки и подвешивают по спирали. Рабочее напряжение сети постоя- 5 янно приложено только к главным искровым промежуткам 1 и электрически нагружают только ту часть изоляционных опор, на которых подвешены эти искровые промежутки.

В результате высота опор выбирается толь- 40 ко на нагруженной части и получается завышенной.

В соответствии с данным изобретением каждый блок содержит все рабочие элементы разрядника, т. е. главй е 1 и допол45 нительные 4 искровые промежутки, а также шунтированные 3 и нешунтированные 2 резисторы. При этом опорные изоляторы (см. фиг. 2) электрически нагружены равномерно во всех режимах работы разрядника.

Кроме того, в связи с использованием в блоке меньшего числа единичных дополнительн.»х искровых промежутков отпадает необходимость их омической и емкостной шунтир овки.

Изобретение позволит, снизив высоту разрядника на 20%, уменьшить его вес на

15-20 Ь. При этом вместо четырех типов сборочных единиц разрядник будет иметь два типа полностью унифицированных сборочных единиц (колонка резисторов и многократный искровой промежуток).

Наиболее эффективно применение предлагаемого изобретения в комбчнированных разрядниках на классы напряжения 330 к и выше, Формула изобретения

Вентильный разрядник, содержащий включенные последовательно главные искровые промежутки и нелинейные резисторы, часть которых шунтироьана дополнительными искровыми промежутками, подвешенные на опорных изоляторах в виде зигзагообразно расположенных последовательно включенных блоков, о тл и ч а ю ш и и с я тем, что, с целью уменьшения габаритов по высоте, каждый блок выполнен из главных и дополнительных искровых промежутков и нелинейны- резисторов,соединенных между собой вышеуказанным образом.

Источники информации, принятые во внимание при экспертизе:

1. Сборник статей под общ. ред.

А. М. Некрасова и С. С. Рокотяна, М-Л., "Энергия", 1964, с. 177-184.

2. Шишман lI. В. и др. Вентильные разрядники высокого напряжения, М.-Л., "Энергия", 1971, с. 167, фиг. 4-16 (прототип).

547883

1 !

1

I

L

Составитель Е. Бочкова

Редактор Т. Фадеева Техред А. Богдан Корректор А. Грипенко

Заказ 651/106 Тираж 1002 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж 35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектнаи, 4
