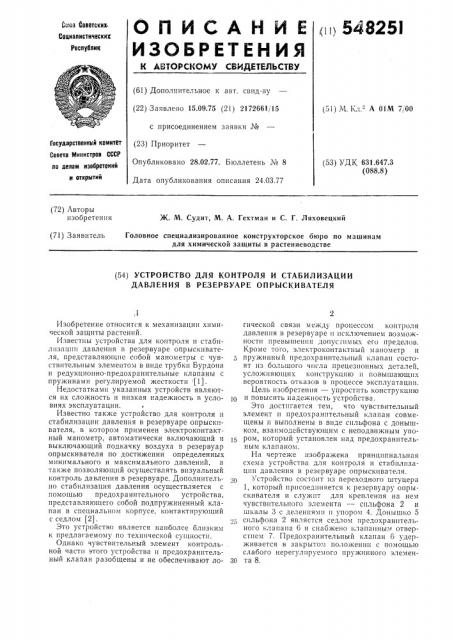

О П И CА Н И Е пц54825!

ИЗОБРЕТЕНИЯ

Ссиз боветскихСоциалистическими

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 15.09.75 (21) 2172661i15 с присоединением заявки № (23) Приоритет

Опубликовано 28.02.77. Бюллетень ¹ 8

Дата опубликования описания 24.03.77 (51) М. Кл.- А OIM 7,! 00

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 631.647.3 (088.8) (72) Авторы изобретения

)К. М. Судит, М. А. Гехтман и С. Г. Ляховецкий

Головное специализированное конструкторское бюро по машинам для химической защиты в растениеводстве (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ И СТАБИЛИЗАЦИИ

ДАВЛЕНИЯ В РЕЗЕРВУАРЕ ОПРЪ1СКИВАТЕЛЯ

Изобретение относится к механизации химической защиты растений.

Известны устройства для контроля и стабилизации давления в резервуаре опрыскивателя, представляющие собой манометры с чувствительным элементом в виде трубки Бурдона и редукционно-предохранительные клапаны с пружинами регулируемой жесткости (1).

Недостатками указанных устройств являются их сложность и низкая надежность в условиях эксплуатации.

Известно также устройство для контроля и стабилизации давления в резервуаре опрыскивателя, в котором применен электроконтактный манометр, автоматически включающий и выключающий подкачку воздуха в резервуар опрыскивателя по достижении определенных минимального и максимального давлений, а также позволяющий осуществлять визуальный контроль давления в резервуаре. Дополнительно стабилизация давления осуществляется с помощью предохранительного устройства, представляющего собой подпружиненный клапан в специальном корпусе, контактирующий с седлом (2).

Это устройство является наиболее близким к предлагаемому по технической сущности.

Однако чувствительный элемент контрольной части этого устройства и предохранительный клапан разобщены и не обеспечивают логической связи между процессом контроля давления в резервуаре и исключением возможности превышения допустимых его пределов.

Кроме того, электроконтактный манометр и пружинный предохранительный клапан состоят из большого числа прецезионных деталей, усложняющих конструкцию и повышающих вероятность отказов в процессе эксплуатации.

Цель изобретения — упростить конструкцию и повысить надежность устройства.

Это достигается тем, что чувствительный элемент и предохранительный клапан совмещены и выполнены в виде сильфона с донышком, взаимодействующим с неподвижным упором, который установлен над предохранительным клапаном.

На чертеже изображена принципиальная схема устройства для контроля и стабилизации давления в резервуаре опрыскивателя.

Устройство состоит из переходного штуцера

1, который присоединяется к резервуару опрыскнвателя и служит для крепления на нем чувствительного элемента — спльфона 2 и шкалы 3 с делениями и упором 4. Донышко 5 сильфона 2 является седлом предохранительного клапана 6 и снабжено клапанным отверстием 7. Предохранительный клапан 6 удерживается в закрытом положении с помощью слабого нерегулируемого пружинного элемензо та 8.

548251

Формула изобретения

Составитель Е. Барыш

Редактор М. Дмитриева Техред И. Карандашова Корректоры: E. Хмелева н 3. Тарасова

Заказ 540/14 Изд. М 229 Тираж 769 Подписное

LIHHHHH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 4, 5

Типография, пр. Сапунова, 2

Контроль и стабилизация давлсщгя осуществляются следующим образом.

Создание в резервуаре оирыскивателя избыточного давления вызывает линейное перемещение донышка 5 сильфона 2. При этом деления на шкале 3 позволяют судить о величине давления в резервуаре. В случае превышения допустимого давления донышко 5 будет перемещаться до соприкосновения предохранительного клапана 6 с упором 4, клапан 6 остановится, а донышко 5 будет продолжать перемещаться, таким образом предохранительный клапан 6 откроется и соедшшт полость резервуара опрыскивателя с атмосферой. Зтим исключается возможность дальнейшего повышения давления.

Совмещение контрольного и стабилизирующего устройств позволяет существенно упро. стить конструкцию и снизить трудоемкость изготовления и эксплуатации устройства.

Устройство для контроля и стабилизации давления в резервуаре опрыскивателя, вклю5 чающее чувствительный элемент и предохра нительный клапан, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения надежности, чувствительный элемент н предохранительный клапан совмещены и вы10 полнены в ниде сильфона с донышком, взаимодействующим с неподвижным упором, который установлен над предохранительным клапаном.

Источники информации, принятые во вни15 мание при экспертизе:

1. Каталог машин для химической защиты растений. Опрыскиватель OLIM. М., ЦИНТИтракторосельхозмаш. 1970, с. 26.

2. Лвт. св. Хо 156383, кл. А 01М 7/00, 1961.
