Реферат

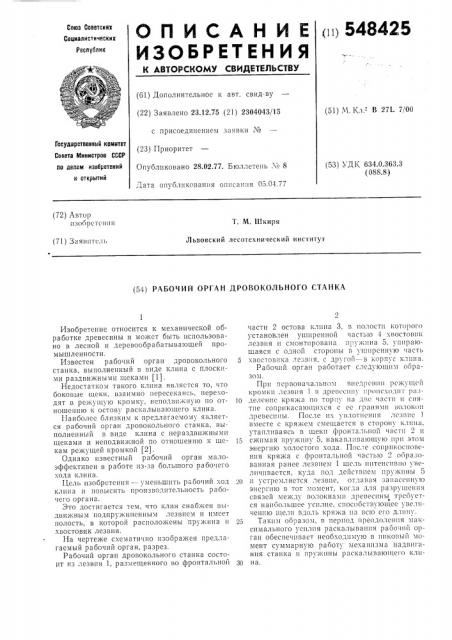

IIII 548425

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 23.12.75 (21) 2304043/15 (51) М Кл "- В 27L 7/00 с присоединением заявки ¹

Государственный комитет

Совета Министров СССР (23) Приоритет

Опубликовано 28.02.77. Бюллетень № 8

Дата опубликован 1я описания 05.04.77 (53) УДК 634.0.363.3 (088.8) по делам изобретений и открытий (72) Автор изобретения

T. М. Шкиря

Львовский лесотехнический институт (71) Заявитель (54) РАБОЧИЙ ОРГАН ДРОВОКОЛЬНОГО СТАНКА

Изобретение относится к механической обработке древесины и может быть использовано в лесной и деревообрабатывающей промышленности.

Известен рабочий орган дровокольного 5 станка, выполненный в виде клина с плоскими раздви>кными щеками (1).

Недостатком такого клина является то, что боковые щеки, взаимно пересекаясь, переходят в режущую кромку, неподвижную по от- 10 ношению к остову раскалывающего клина.

Наиболее близким к предлагаемому является рабочий орган дровокольного станка, выполненный в виде клина с нераздвижными щеками и неподвижной по отношению к ще- д кам режущей кромкой (2).

Однако известный рабочий орган малоэффективен в работе из-за большого рабочего хода клина.

Цель изобретения — уменьшить рабочий ход 20 клина и повысить производительность рабочего органа.

Это достигается тем, что клин снабжен выдви>кным подпру>кинснным лезвием и имеет полость, в которой располо>кены пру>кина и 2 хвостовик лезвия.

На чертеже схематично изображен предлагаемый рабочий орган, разрез.

Рабочий орган дровокольного станка состоит из лезвия 1, размещенного во фронтальной зр части 2 остова клина 3, в полости которого установлен уширенной частью 4 хвостовик лезвия и смонтирована пружина 5, упирающаяся с одной стороны г, уширенную часть хвостовика лезвия, с другой †корпус клина.

Рабочий орган работает следующим ооразом.

HPl1 псРвоиа 1а IhIIohl 13IIc,",I;cll1111 Pc >hi lllcll кромки лезвия 1 в древе IIIIX происходит разделение кряжа по торцу иа две части и снятие соприкасающихся с сс гранями молоко.l древесины. После и; уплотнения лезвие 1 вместе с кряжем смещается в сторону к..шиа, утапливаясь в щеки фронтальной части 2 и сжимая пру>кину 5, накапливающую при этом энергию холостого хода. После соприкосновения кряжа с фронтальной частью 2 ооразованная ранее лезвием 1 щель интенсивно увеличивается, куда под действием пружины 5 и устремляется лезвие, отдавая запасенную эисргшо в тот момент, когда для разрушения связей между волокнами древесины трсбустся наибольшее усилие, способствующее увеличению ьцели вдоль кряжа иа всю его длину, Таким ооразом, в период преодоления максимального усилия раскалывания раоо.-шй орган обеспечивает необходимую в пиковый момент суммарную работу механизма надвигания станка и пружины раскалывающего клина. 548425

Формула изобретения

Составитель Р. Люманов

Корректор Н. Аук

Редактор М. Дмитриева

Техред И. Карандашова

Заказ 530/15 Изд. ¹ 240 Тираж 654 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, УК-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Рабочий орган дровокольного станка, выполненный в виде клина, отличающийся тем, что, с целью уменьшения его рабочего хода и повышения производительности раооты, клин снабжен выдвижным подпружиненным лезвием и имеет полость, в которой расположены пружина и хвостовик лезвия, Источники информации, принятые во внимание при экспертизе:

1. Авт, св. № 298467, кл. В 27L 7/00, 1971.

2. Авт. св. № 442927, кл. B 271 7/00, 1974 (прототип).
