Реферат

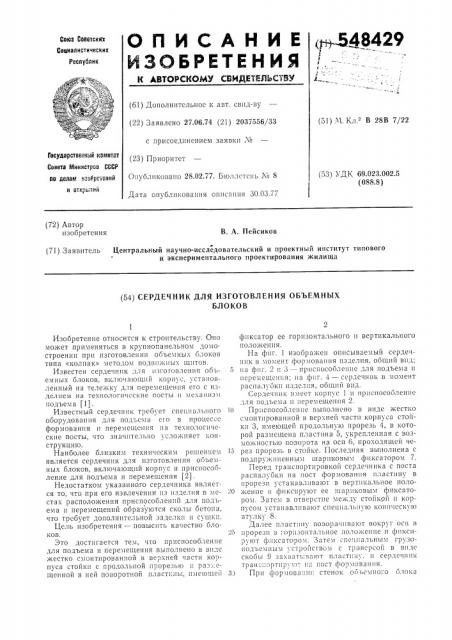

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

«1чч 548429

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 27.06.74 (21) 2037556/33 с присоединением заявки № (51) М. Кл В 28В 7/22

Госудврствеии1и кеиитет

23 Приоритет

Совета Министров СССР по делам иеоб11етеиий и отк,"ь1тий (53) УДК 69.023.002.5 (088.8) Опубликовано 28.02.77. Бюллетень М 8

Дата опубликования описания 30.03.77 (72) Автор изобретения

В. А. Пейсиков (71) Заявитель Центральный научно-исследовательский и проектный институт типового и экспериментального проектирования жилища (54) СЕРДЕЧНИК ДЛЯ ИЗГОТОВЛЕНИЯ ОБЪЕМНЫХ

БЛОКОВ

Изобретение относится к строительству. Оно может применяться в крупнопанельном домостроении при изготовлении оо.ьемных блоков типа «колпак» методом подвижных щ11тов.

Известен сердечник для llзгoToвления объ- 5 емных блоков, включающий корпус, установленный на тележку для перемещения его с изделием на технологические посты и механизм подъема (1).

Известный сердечник требует специального 1О оборудования для подьема его в процессе формования и перемеьцения на технологи 1сские посты, что значительно усложняет конструкцию.

Наиболее близким техническим решением 15 является сердечник для изготовления объемных блоков, включающий корпус и приспосооление для подъема и перемещения (2).

Недостатком указанного сердечника является то, что при его извлечении из изделия в мe- - 0 стах расположения приспособлений для подьема и перемещений образуются сколы бетона, что требует дополнительной заделки и сушки.

Цель изобретения — повысить качество блоков. 25

Это достигается тем, что приспособление для подъема и перемещения выполнено в виде жестко смонтированной в верхней части корпуса стойки с продольной прорезью и раз::ещенной в ней поворотной пласт1;ць:, имею цей Зэ фиксатор ее горизонтального и вертикального положения.

На фиг. 1 изображен описываемый сердечник в момент формования изделия, общий вид; на ф:1г. 2 и 3 приспособление для подъема и перемещения; на фпг. 4 — сердечник в момент распалуоки изделия, общий вид.

Сердечник имеет корпус 1 и приспосооление для подъема и .1еремешеиия 2.

Приспособлен11е выполнено в виде жестко смонтированной в верхней части корпуса стойки 3, имеющей продольнчо прорезь 4, в которой размещена пластина 5, укрепленная с возможностью поворота на оси 6, проходящей через прорезь в стойке. Последняя выполнена с подпружиненным шариковым фиксатором 7.

Перед транспортировкой сердечника с поста распалубки на пост формования пластину в прорези устанавливают в вертикальное положен не 11 фикспру1от ее 1иа р11ковым фиксаторомм. Затем в отверстие между стойкой и корпусом устанавливают специальную коническую втулку 8.

Далее пласт.1ну поворачивают вокруг оси в прорези в горизонтальное позожсние и фиксируют ф1ксатором. Затем сне«иальным грузоподъемным устройством с травсрсой в виде скооы 9 захвать:веют пластн;1у, и сердечник тран .: ортиру.от и а пост форм ован пя.

HpII фор11ов11:1пl: стевоl об ье11ного блока

548429

Фыа 1 типа «колпак» сердечник опускайт в форму па мере подачи бетона. По окончании формования стенок формуют потолок объемного блока, После формования и термообработки сердечник с изделием поднимают из формы и транспортируют на пост распалубки. Далее отводят грузоподъемное устройство с траверсой в виде скобы 9, а пластину 5 поворачивают вокруг оси 6 в прорези 4 в вертикальное положение и фиксируют ее фиксатором 7.

Затем производят выпрессовку изделия, при этом втулка 8 предохраняет края отверстия изделия от разрушения. В образованное в изделии втулкой отверстие устанавливают специально отформованную коническую заглушку.

Формула изобретения

Сердечник для изготовления оо ьемных блоков, включающий корпус и приспособление для подъема и перемещения, о т л и ч а юшийся тем, что, с целью повышения качества блоков, приспособление для подъема и перемещения выполнено в виде жестко смонтированной в верхней части корпуса стойки с

10 продольной прорезью и размещенной в ней поворотной пластины, имеющей фиксатор ее горизонтального и вертикального положения.

Источники информации, принятые во внимание при экспертизе:

1. Авт. св. ¹ 206369, кл. В 28В 7/22, 1965.

2. Авт. св. № 381536, кл. В 28В 7/22, 1971.
