Вяжущее
Патент 548581
Авторы
Классы МПК
Вяжущее
Иллюстрации
Реферат

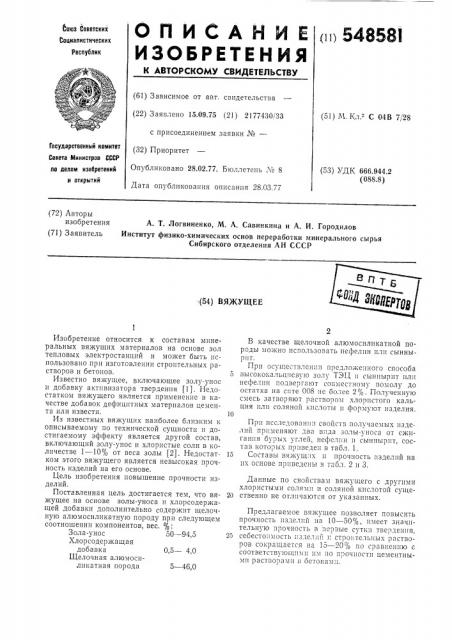

О П И С А Н И Е (ii) 54858i
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Ьоюз Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 15.09.75 (21) 2177430/33 с присоединением заявки №вЂ” (32) Приоритет
Опубликовано 28.02.77. Бюллетень ¹ 8
Дата опубликования описания 28.03.77 (51) М. Кл. - С 04В 7/28
Государственный комитет
Совета Министров СССР ло делам изобретений и открытий (53) УДК 666.944.2 (088.8) (72) Авторы изобретения (71) Заявитель
А. Т. Логвиненко, М. А, Савинкина и А. И. Городилов
Институт физико-химических основ переработки минерального сырья
Сибирского отделения АИ СССР (54) ВЯЖУЩЕЕ
Изобретение относится к составам минеральных вяжущих материалов на основе зол тепловых электростанций и может быть использовано при изготовлении строительных растворов и бетонов.
Известно вяжущее, включающее золу-унос и добавку актпвизатора тверденпя (1). Недостатком вяжущего является применение в качестве добавок дефицитных материалов цемента или извести.
Из известных вяжущих наиболее близким к описываемому по технической сущности и достигаемому эффекту является другой состав, включающий золу-унос и хлористые соли в количестве 1 — 10 от веса золы (2). Недостатком этого вяжущего является невысокая прочность изделий на его основе.
Цель изобретения повышение прочности изделий.
Поставленная цель достигается тем, что вяжущее на основе золы-уноса и хлорсодержащей добавки дополнительно содержит щелочную алюмосиликатную породу при следующем соотношении компонентов, вес. %:
Зола-унос 50 — 94,5
Хлор содержащая добавка 0,5 — 4,0
Щелочная алюмосиликатная порода 5 — 46,0
В качестве щелочной алюмосиликатной породы можно использовать пефелпн илн сыннырпт.
Прп осуществлении предложенного способа
5 высококальцпсвую золу ТЭЦ и сыннырнт плп нефелпFI подвергают совместному помолу до остатка на сите 008 не более 2%. По,7ученную смесь затворяют раствором хлористого кальция илп соляной кислоты и формуют изделия.
Прп исследовании свойств получаемых изделий применяют два вида золы-уноса от сжигания бурых углей, нефслпн и сыннырпт, состав которых приведен в табл. 1.
15 Составы вяжущих и прочность изделий на пх основе приведены в таол. 2 и 3.
Данные по свойствам вяжущего с другими хлористымп солями и соляной кислотой суще20 ственно не отличаются от указанных.
Предлагаемое вя к шее позволяет повысить прочность изделий на 10 — 50%, имеет значительную прочность в первые сутки тверденпя, 25 себестоимость изделий l: стро тельных растворов сокращается на 15 — 20% по сравнению с соответствующими нм по прочности цементнымп растворами н бетонам:i.
54858!
Таблица 1
Содержание окислов, о;
СаО
Компоненты п.п.п.
SlOg
MgO
КяО
Na О
SO3
TiO2
Рея03
А1,0 э свободное общее
2,9
1,8
Зала-1
Зола-2
Сыннырит
Нефелин
0,6
0,7
18,0
3,0
0,4
0,4
1,2
11,6
4,0
3,6
29,7
32,2
54,0
40,5
34,9
34,8
0,8
7,3
9,8
12,4
21,1
27,7
0,5
0,9
7,1
9,0
11,5
10,5
1,6
4,8
2 g
2,4
0,8
3,2
0,4
Прочность при сжатии, кг(см, через
Компоненты, вес. ч.
28 суток 3 месяца!
Состав
1 сутки 7 суток
СаС4
Зола-1
Сыннырит
Прочность при сжатии, кг/см, через
Компоненты, вес. ч.
Состав
28 суток 3 месяца
Сас1, 7 суток
1 сутки
Зола-2
Нефелин
Хлорсодержащая добавка
Шелочная алюмосиликатная порода
Формула изобретения
0,5 — 4,0
5 — 46,0
Источники информацни, принятые во внимание при экспертизе:
1. Авт. св. М 279406, кл. С 04В 728, 1968.
2. Авт. св. М 305146, кл. С 04В 7/28, 1968.
Составитель В. Большов
Техрсд Л. Гладкова
Корректор Л Брахнина
Редактор И. Астафьева
Заказ 537/11 Изд. № 225 Тираж 769 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, K-35, Раушская наб., д. 4,5
Типография, пр. Сапунова, 2
100
100
Вяжущее, включающее золу-унос и хлорсодержащую добавку, о т л и ч а ю щ е е с я тем, что, с целью повышения прочности, оно дополнительно содержит щелочную алюмосиликатную породу при следующем соотношении компонентов, вес. ..
Зола-унос 50 — 94,5
104
288
142
33
61
57
47
208
332
212
173
123
106
138
157
106
291
343
252
241
220
153
177
199
216
142
311
202
150
