Ротор экскаватора
Иллюстрации
Реферат

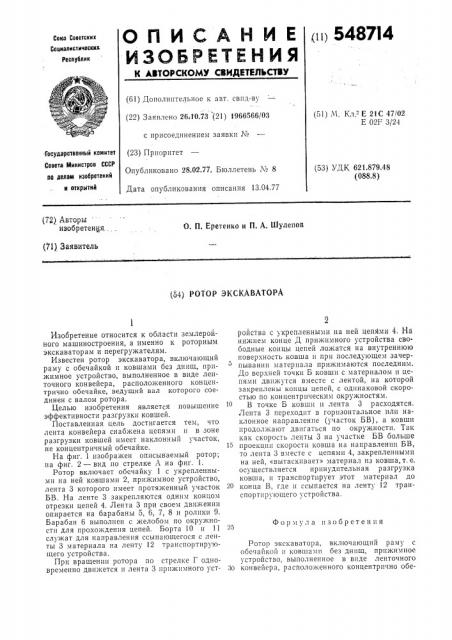

О П И C А Н И Е (и) 5487I4
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свпд-ву (22) Заявлено 26;10.73 (21) 1966566/03 (51) М. Кл.- "E 21С 47/02
Е 02F 3/24 с присоединением заявки № (23) Приоритет
Государственный комитет
Совета Министров СССР по делам изобретений и открытий
Опубликовано 28.02.77. Бюллетень № 8 (53) УДК 621.879.48 (088.8) Дата опубликования описания 13.04,77 (72) Авторы изобретенця
О. П. Еретеико и П. А, Шулепин (71) Заявитель (54) РОТОР ЭКСКАВАТОРА
Формула изобретения
Изобретение относится к области землеройного машиностроения, а именно к роторным экскаваторам и перегружателям.
Известен ротор экскаватора, включающий раму с обечайкой и ковшами без днищ, прижимное устройство, выполненное в виде ленточного конвейера, расположенного концентрично обечайке, ведущий вал которого соединен с валом ротора.
Целью изобретения является повышение эффективности разгрузки ковшей.
Поставленная цель достигается тем, что лента конвейера снабжена цепями и в зоне разгрузки ковшей имеет наклонный участок, не концентричный обечайке.
На фиг. 1 изображен описываемый ротор; на фиг. 2 — вид по стрелке A на фиг. 1.
Ротор включает обечайку 1 с укрепленными на ней ковшами 2, прижимное устройство, лента 3 которого имеет протяженный участок
БВ. На ленте 3 закрепляются одним концом отрезки цепей 4. Лента 3 при своем движении опирается на барабаны 5, 6, 7, 8 и ролики 9.
Барабан 6 выполнен с желобом по окружности для прохождения цепей. Борта 10 и 11 служат для направления ссыпающегося с ленты 3 материала на ленту 12 транспортирующего устройства.
При вращении ротора по стрелке Г одновременно движется и лента 3 прижимного устройства с укрепленными на ней цепями 4. Йа нижнем конце Д прижимного устройства свободные концы цепей ложатся на внутреннюю поверхность ковша и при последующем зачерпывании материала прижимаются последним.
До верхней точки Б ковши с материалом и цепями движутся вместе с лентой, на которой закреплены концы цепей, с одинаковой скоростью по концентрическим окружностям.
В точке Б ковши и лента 3 расходятся.
Лента 3 переходит в горизонтальное или наклонное направление (участок БВ), а ковши продолжают двигаться по окружности. Так как скорость ленты 3 на участке БВ больше
15 проекции скорости ковша на направлешш БВ, то лента 3 вместе с цепями 4, закрепленными на ней, «вытаскивает» материал из ковша,т. е. осуществляется принудительная разгрузка ковша, и транспортирует этот материал до
20 конца В, где и ссыпается на ленту 12 транспортирующего устройства.
Ротор экскаватора, включающий раму с обечайкой и ковшами без днищ, прижимное устройство, выполненное в виде ленточного
30 конвейера, расположенного концентрично обе543714 чайке, ведущий вал которого соединен с валом ротора, отличающийся тем, что, с целью повышения эффективности разгрузки ковшей, лента конвейера снабжена цепями и в зоне разгрузки ковшей имеет наклонный участок, не концентричный обечайке.
