Реферат

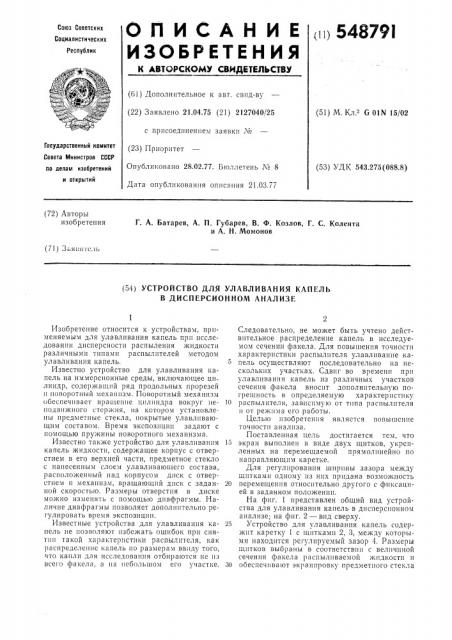

О П И С А Н И Е,iп 54879I

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (6l) Дополнительное к авт. свид-ву (22) Заявлено 21.04.75 (21) 2127040/25 (51) М. Кл. G 01N 15/02 с присоединением заявки ЛЪ

Государственный комитет

Совета Министров СССР по делам изобретений и открытии (23) Приоритет

Опубликовано 28.02.77. Бюллетень М 8

Дата опубликования описания 21.03.77 (53) УДК 543.275(088,8) (72) Авторы изобретения

Г. А. Батарев, А. П. Губарев, В. Ф. Козлов, Г. С. Колента и А. H. Момонов (54) УСТРОЙСТВО ДЛЯ УЛАВЛИВАНИЯ КАПЕЛЬ

В ДИСПЕРСИОННОМ АНАЛИЗЕ

Изобретение относится к устройствам, применяемым для улавливания капель при исследовании дисперсности распыления жидкости различными типами распылителей методом улавливания капель.

Известно устройство для улавливания капель на иммерсионные среды, включающее ци линдр, содержащий ряд продольных прорезей и поворотный механизм. Поворотный механизм обеспечивает вращение цилиндра вокруг неподвижного стержня, на котором установлены предгнетные стекла, покрытые улавливающим составом. Время экспозиции задают с помощью пружины поворотного механизма.

Известно также устройство для улавливания капель жидкости, содержащее корпус с отверстием в его верхней части, предметное стекло с нанесенным слоем улавливающего состава, расположенный над корпусом диск с отверстием и механизм, вращающий диск с заданной скоростью. Размеры отверстия в диске можно изменять с помощью диафрагмы. Наличие диафрагмы позволяет дополнительно регулировать время экспозиции.

Известные устройства для улавливания капель не позволяют избежать ошибок при снятии такой характеристики распылителя, как распределение капель по размерам ввиду того, что капли для исследования отбираются не из всего факела, а иа небольшом его участке.

Следовательно, не может быть учтено действительное распределение капель в исследуемом сечении факела. Для повышения точности характеристики распылителя улавливание ка5 пель осуществляют последовательно на нескольких участках. Сдвиг во времени при улавливании капель из различных участков сечения факела вносит дополнительную погрешность в определяемую характеристику

10 распылителя, зависимую от типа распылителя и от режима его работы.

Целью изобретения является повышение точности анализа.

Поставленная цель достигается тем, что

15 экран выполнен в виде двух щитков, укрепленных на перемещаемой прямолинейно по направляющим каретке.

Для регулирования ширины зазора между щитками одному из них придана возможность

20 перемещения относительно другого с фиксацией в заданном положении.

На фиг. 1 представлен общий вид устройства для улавливания капель в дисперсионном анализе; на фиг. 2 — вид сверху.

25 Устройство для улавливания капель содержит каретку 1 с щитками 2, 3, между которыми находится регулируемый зазор 4. Размеры щитков выбраны в соответствии с величиной сечения факела распыливаемой жидкости и

30 обеспечивают экранировк предметного стекла

54879!

5 от капель жидкости. Кроме того щиток 3 имеет каплеотбойники 6, исключающие попаденпе капель жидкости на предметное стекло при движении щитка. Щиток 3 закреплен на каретке неподвижно с помощью штифтов 7.

Щиток 2 прикреплен к каретке с помощью винтов 8, расположенных в продольных прорезях 9. Каретка 1 установлена на опорной раме

10 с помощью роликов 11. Каретка взаимодействует с механизмом перемещения, включающим пружину 12 и спускной механизм 13, и с амортизатором 14.

Устройство работает следующим образом.

При нажатии на кнопку спускного механизма 13 каретка 1 под действием пружины 12 приводится в движение, при этом капли распыливаемой жидкости через зазор 4 получают доступ к предметному стеклу 5. Время контакта факела распыливаемой жидкости с предметным стеклом можно регулировать натяжением пружины 12 и шириной зазора 4.

Лмортпзатор 14 предназначен для мягкой остановки каретки 1 в конце рабочего хода. После остановки каретки 1 предметное стекло 5 изымается и подвергается последующей обработке известными способами: фотографироиапшо, обсчету и т. д.

Выполнение экрана в виде двух щитков, укрепленных на перемещаемой прямолинейно по направляющим каретке, позволяет снять характеристику распределения капель по размерам одновременно из всего сечения факела распыливаемой жидкости, благодаря чему обеспечиваются по сравнению с известными

10 устройствами следующие преимущества: повышение точности характеристики распределения капель жидкости по размерам; сокращение в 2 — 3 раза времени снятия характеристики распределения капель жидкости по размерам.

Формула изобретения

Устройство для улавливания капель в дисперспонном анализе, содержащее экран с от-"О верстием, регулируемым по величине, расположенное под экраном предметное стекло и механизм перемещения экрана, о т л и ч а ю щ е ес я тем, что, с целью повышения точности анализа, экран выполнен в виде двух щитков, ук25 репленных на каретке прямолинейного перемещения.
