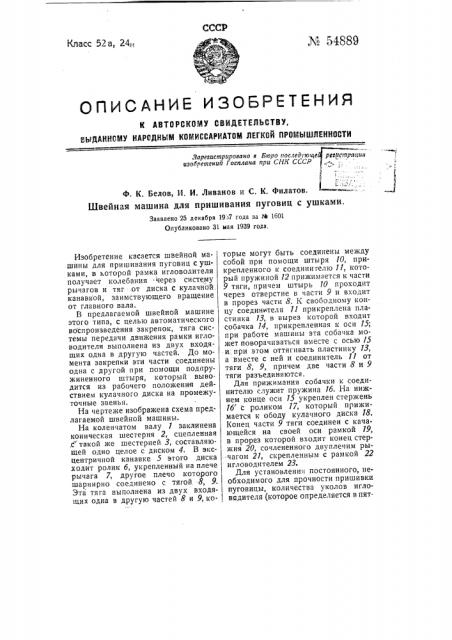

СССР

Класс 52а, 24„

¹ 54889

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ЛЕГКОЙ ПРОМЫШЛЕННОСТИ

Зарегистрировано в Бюро последующе регРстираиии изобретений Госплана при СИК СССР (-, l,, !, Ф. К. Белов, И. И. Ливанов и С. К. Филатов.

Швейная машина для пришивания пуговиц с ушками.

Заявлено 25 декабря 19э7 года за !4 1601

Опубликовано 31 мая 1939 года.!.=3

Изобретение касается швейной машины для пришивания пуговиц с ушками, в которой рамка игловодителя получает колебания через систему рычагов и тяг от диска с кулачной канавкой, за имствующего вращение от главного вала.

В предлагаемой швейной машине этого типа, с целью автоматического воспроизведения закрепок, тяга системы передачи движения рамки игловодителя выполнена из двух входящих одна в другую частей. До момента закрепки эти части соединены одна с другой при помощи подпружиненного штыря, который выводится из рабочего положения действием кулачного диска на промежуточные звенья.

На чертеже изображена схема предлагаемой швейной машины.

На коленчатом валу 1 заклинена коническая шестерня 2, сцепленная .с."такой же шестерней 3, составляющей одно целое с диском 4. В эксцентричной канавке 5 этого диска ходит ролик 6, укрепленный на плече рычага 7, другое плечо которого шарнирно соединено с тягой. 8, 9.

Эта тяга выполнена из двух входящих одна в другую частей 8 и 9, которые могут быть соединены между собой при помощи штыря /О, прикрепленного к соединителю ll, который пружиной 12 прижимается к части

9 тяги, причем штырь 10 проходит через отверстие в части 9 и входит в прорез части 8. К свободному концу соединителя 11 прикреплена пластинка 13, в вырез которой входит собачка 14, прикрепленная к оси 15; при работе машины эта собачка может поворачиваться вместе с осью 15 и-при этом оттягивать пластинку 13, а вместе с ней и соединитель 11 от тяги 8, 9, причем две части 8 и 9 тяги разъединяются.

Для прижимания собачки к соединителю служит пружина 16. На нижнем конце оси 15 укреплен стержень

16 с роликом 17, который прижимается к ободу кулачного диска 18.

Конец части 9 тяги соединен с качающейся на своей оси рамкой 19, в прорез которой входит конец стержня 20, сочлененного двуплечим ры-чагом 21, скрепленным с рамкой 22 игловодителем 23.

Для установлении постоянного, необходимого для прочности пришивки пуговицы, количества уколов игловадителя (которое определяется в пятнадцать уколов, с добавлением трех уколов для з крепки) и для выключения после этого действия машины, предназначен механизм, состоящий из закрепленного па оси 24 эксцентрика

25, помещенного в квадрате качающегося продаигателя 26 диска !8, свободно сидящего на о"и 24 и снабженного пятнадцатью зубцами. Продвигатель 26 при своем качании входит одним концом между зуонов диска 18 и за один оборот эксцентрика .25 (равный периоду качания двигателя 26), поворачивает диск на один зубец. Дрязгой конецего соединен с крейцкопфом 27, который ходит в направляющих 28, К диску прикреплены два кулачка 29 и 30, из которых кулачок 29, прикрепленный к ободу диска, служит для поворачивания через посредство стержня 16 оси 15 с целью расцепления частей тяги 8 и 9, а кулачок 30, укрепленный на торце диска, для выклю <ения пускового механизма через посредство двуплечего рычага 31, 32. Ось 24 приводится во вращение через посредство двух конических шестерен 33, 34, сидящих на валу 1 и на оси 24. !

)олучая вращательное движение от вала 1 через конические шестерни

3 и 2, диск 4, благодаря эксцентричной канавке 5, приводит рычаг 7 в ка чательное, а тягу 8, 9 в возвратнопоступательное движение. В момент пришивания пуговицы части 8, 9 тяги соединены между собой при помощи штыря 10. Вследствие этого движение от тяги 8, 9 через стержень 20 и рычаг 21 пер-дается рамкс игловодителя, которая приходит в качательное движение по радиусу, равному длине соединенного с ней плеча рычага 2!. Качание рамки по хорде равно 3 — 4 мм, что соответствует потребной величине перемещения игловодителя и укола иглы с внешней и внутренней стороны ушка пуговицы. Рамка 19 служит для регулиро вания амплитуды качания рамки 22 игловодителя Через пятнадцать оборотов эксцентрик 25 и, следовательно, после поворота диска 18 на пятнадцать зубцов или на полную окружность, кулачок 29, нажимая на конец стержня !б, поворачивает ось !5, причем собачка 14 отводит соединитель I l от части 9, тогда шты: ь !О выходит из прореза части 8 тяги, которая делаег три холостых движения; при этом рамка игловодителя Hp получает радиального перемещения и игловодитель делает три уколазакрепки в одну точку.

Для установки подлежащей пришивки пуговицы слу жит вилка 35, прикрепленная к стержню 36, д, угой конец которого скреплен с поворотным в подшипнике 37 валиком 38; к этому же валику 38 прикреплен второй стержень 39, конец ко горого при помощи тяги 40соединен с педалью41, Вставив пуговицу 42 в вилку 35 так, чтобы ушко пуговицы приходилось под иглою 43, нажимают на педаль 41, вследствие чего валик 38 поворачивается и приподнимает вилку 35 с пуговицей. Под иглу 43 под. кладывают пошивку и прекращают нажим на педаль, вследствие чего вилка 35 под действием пружины 44, действующей на нее через посредство стержня 45 и изогнугого стержня 46 с роликом 47, опускается; другой конец стержня 46 имеет вид лапки 48, служащей дополнительным при>кимом пошивки.

Для пуска машины в ход работница нажимает на пусковую педаль

49, причем тяга 50 через посредство вилки 51 поворачивает рамку 52 вокруг оси 53. Тогда палец 54 выходит из выемки рабочего шкива, а вилка

55 переводит ремень с холостого шкива на рабочий, передающий вращательное движение валу 1. Одновременно с этим кор>ткий палец 32 двуплечего рычага 31, 32 под тяжестью длинного его плеча 31 отходит вправо (по чертежу) и западает в выемку колодки 33 на опустившемся конце скрепленной с рамкой 52 вилки

51 и замыкает ходовую часть машины в рабочем положении.

Когда же после пятнадцати стежков диск 18 сделает полный оборот, длинное плечо 31 рычага будет приподнято прошедшим под него при вращении диска 18 кулачком 30, конец короткого плеча 32 рычага соскользнет с колодки 33 и перестанет удерживать вилку 51 в пониженном положенин, вследствие чего верхняя часть рамки 53 вместе с пальцем 54 и переводной вил кой 55 под действием п ружины 5б переместится вправо так, что палец 54 будет прижиматся к сходящему на-нет скосу шкива до тех пор, пока при вращении шкива палец не западет снова в выемку шкива, причем одновременно с этим вилка

55 переведе г ремень с рабочего ш <ива на холостой и машина остановится.

Предмет изобретения.

Швейная машина для пришивания пуговиц с ушками, рамка игловодителя которой получает колебания через систему рычагов и тяг от диска с кулачной канавкой, заимствующего вращение от главного вала, отличающаяся тем, что с целью автоматического воспроизведения закрепок, тяга 8, 9 системы передачи движения раме игловодителя выполнена из двух входящих одна в äðóгую частеи 8 и 9, соединяемых до момента закрепки с помощью подпружиненного штыря /О, выводимого из рабочего положения действием кулачного диска 18 на промежуточные звенья.

Тип, „Печатный Труд". "-ак, 4)36 — 456
